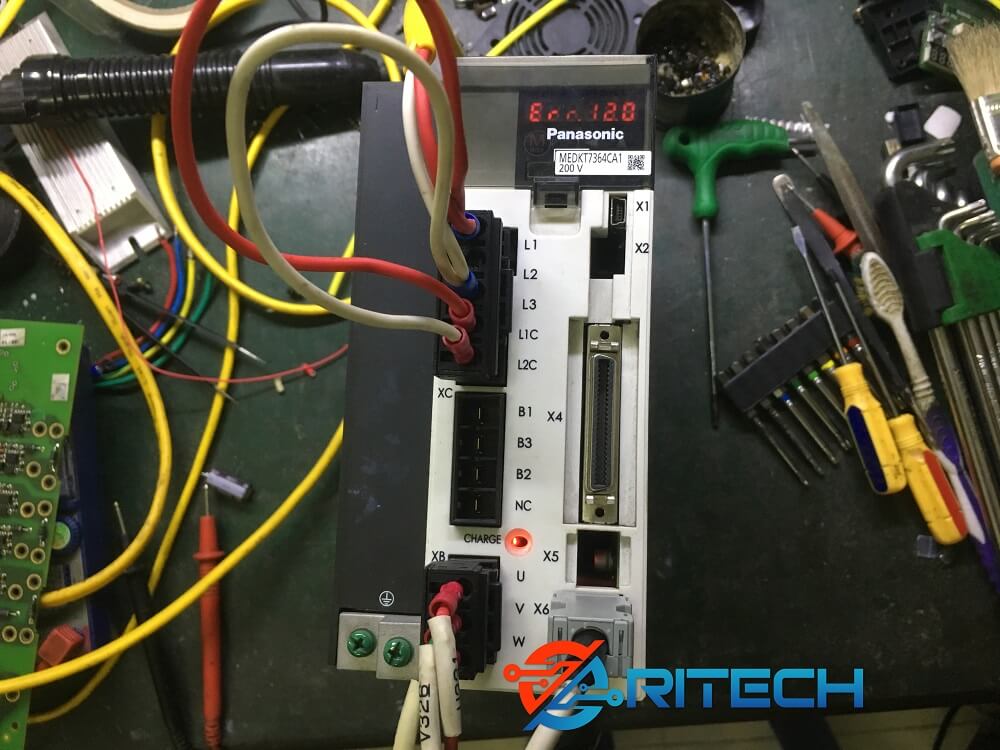

Chuyên sửa chữa các lỗi Servo Panasonic Err 12, 13, 14, 16, 21

CNCRITECH chuyên nhận sửa chữa Servo Panasonic bị các lỗi như không lên nguồn màn hình tối om, bị chập cháy trong main bốc khói hoặc các mã lỗi hiển thị lên màn hình như Err 11, Err 12, Err 13, Err 14, Err 15, Err 16, Err 21… của các đời model của dòng Servo Panasonic như Minas A3, A4, A5 và A6 nhanh chóng giá rẻ nhất toàn quốc dựa trên kinh nghiệm trên 10 năm trong nghề cung cấp dịch vụ sửa chữa Servo Driver tại Hà Nội và các tỉnh thành phố trên toàn quốc

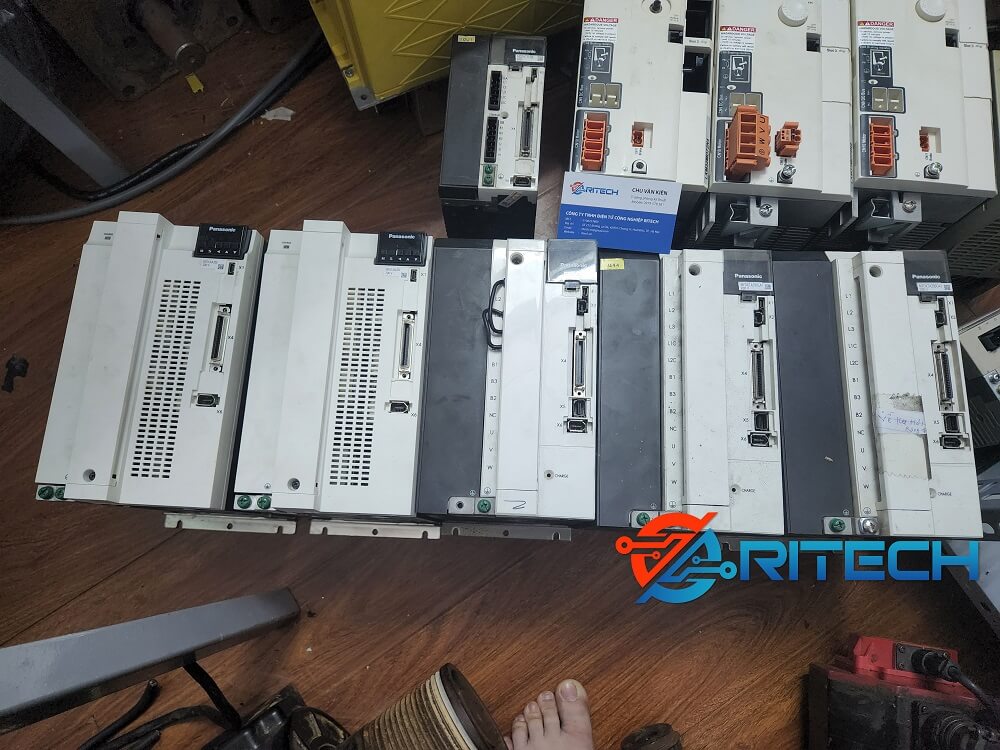

QUY TRÌNH SỬA CHỮA SERVO PANASONIC TẠI CNCRITECH

  1. Tiếp nhận thiết bị từ khách hàng, ghi nhận thông tin các lỗi hư hỏng của Servo từ phía khách hàng
  2. Vệ sinh sạch sẽ các bộ phận, bo mạch và linh kiện, quạt làm mát của Servo.
  3. Kiểm tra Servo, đánh giá mức độ hư hỏng thực tế của Servo
  4. Gửi báo cáo kỹ thuật mức độ hư hỏng và báo giá, thời gian sửa chữa cho khách hàng.
  5. Thực hiện sửa chữa, thay thế linh kiện hư hỏng, tra keo tản nhiệt.
  6. Đo đạc, kiểm tra, đánh giá lại chất lượng Servo sau khi được sửa chữa.
  7. Cấp nguồn cho Servo và vận hành thử tải.
  8. Tiến hành giao hàng tới tận nơi, hỗ trợ kỹ thuật nếu cần, nghiệm thu.
  9.  Dán tem bảo hành và lưu trữ thông tin.

CHÚNG TÔI LUÔN CAM KẾT VỚI KHÁCH HÀNG VỀ DỊCH VỤ TẠI CNCRITECH

  1. Chi phí sửa chữa luôn rẻ nhất Hà Nội
  2. Không nhận về rồi chuyển cho đơn vị khác sửa chữa
  3. Linh kiện thay thế luôn mới 100% chính hãng
  4. Hoàn tiền 100% chi phí sửa chữa nếu trong thời gian bảo hành bị hỏng lại mà RITECH không khắc phục được
  5. Không lấy cắp linh kiện của thiết bị như các đơn vị khác nếu báo giá khách hàng không đồng ý vì chi phí quá cao

ƯU ĐIỂM CỦA DỊCH VỤ SỬA CHỮA SERVO PANASONIC TẠI CNCRITECH

Với những lỗi không phải cháy nổ quá nặng, bong rộp mạch, linh kiện thay thế có sẵn mà khách hàng cần gấp không thể dừng dây truyền, máy móc sản xuất được thì khách hàng có thể đợi kỹ thuật kiểm tra báo giá rồi đợi lấy luôn. Vì sao CNCRITECH có thể làm được như vậy?

  1. CNCRITECH có đội ngũ nhân viên tốt nghiệp các trường đại học trong và ngoài nước lâu năm kinh nghiệm nắm rõ nhiều bệnh thường gặp ở biến tần các hãng
  2. CNCRITECH là nhà nhập khẩu, phân phối, bán buôn, bán lẻ linh kiện điện tử, linh kiện công suất, Tụ nguồn, điện trở, opto Driver, thiết bị sửa chữa điện tử công nghiệp lớn nhất tại Hà Nội.
  3. CNCRITECH luôn có sẵn các board mạch điều khiển, board mạch công suất, biến tần cũ các hãng với số lượng lớn được mua bán tích lũy từ nhiều năm sửa chữa
  4. CNCRITECH  có hệ thống thiết bị máy móc sửa chữa tiến tiến hiện đại nhất để phục vụ cho công việc sửa chữa.

BẢNG MÃ LỖI SERVO PANASONIC

Mã lỗi Servo Panasonic Err 11 ( báo lỗi thấp áp nguồn điều khiển )

Mã lỗi Servo Panasonic Err 12 ( lỗi quá áp) đo đặc điện áp cấp nguồn của driver hoặc tăng thời gian tăng giảm tốc cài đặt trên driver hoặc bộ điều khiển.

Mã lỗi Servo Panasonic Err 13 ( lỗi thấp áp main chính)

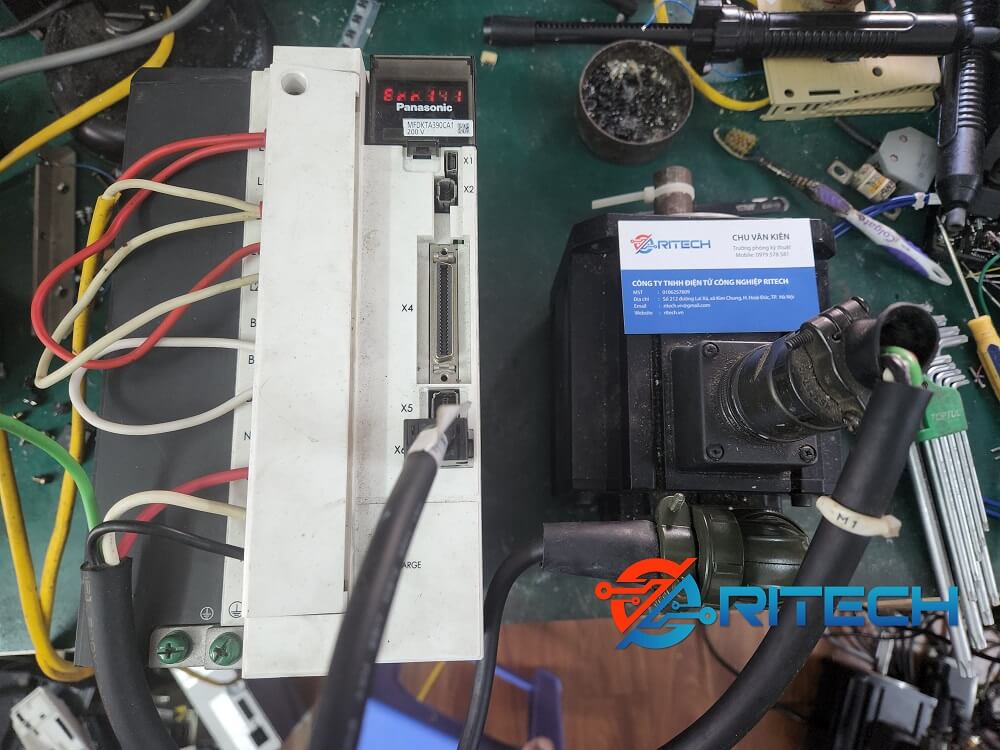

Mã lỗi Servo Panasonic Err 14 ( lỗi quá dòng )  nguyên nhân có thể do kết nối dây cáp động lực U V W chưa đúng, cảm biến dòng lỗi hoặc hư hỏng igbt board công suất của driver.

Mã lỗi Servo Panasonic Err 15 ( lỗi quá nhiệt)

Mã lỗi Servo Panasonic Err 16 ( lỗi quá tải)

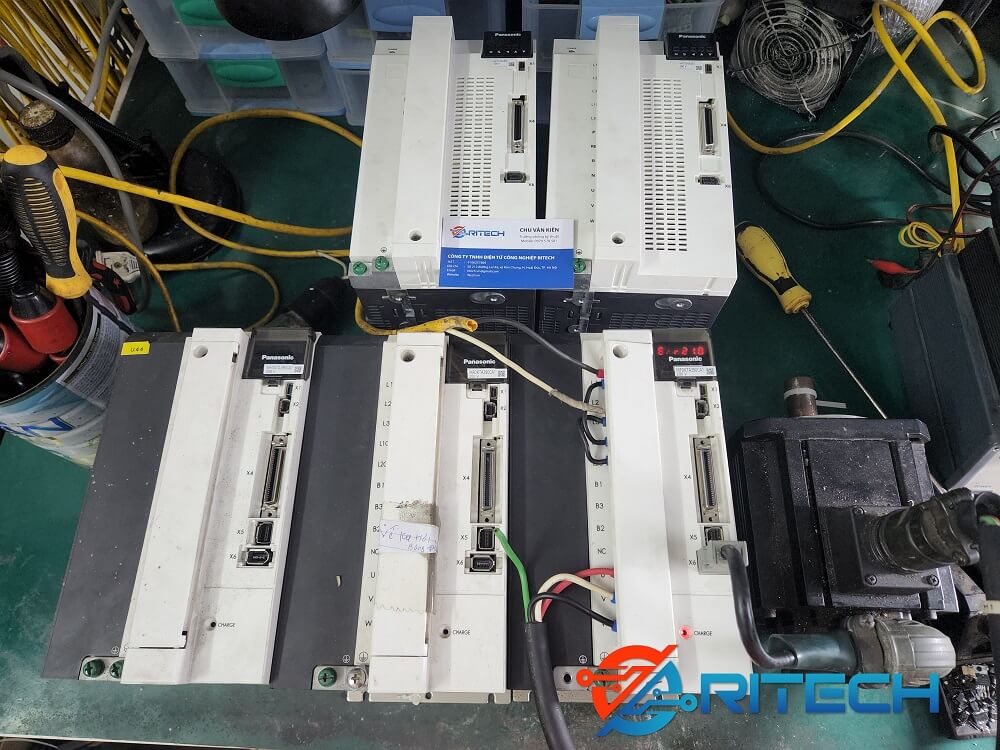

Mã lỗi Servo Panasonic Err 21 ( lỗi giao tiếp Encoder)

Mã lỗi Servo Panasonic Err 26 ( lỗi quá tốc độ)

– Mã lỗi Servo Panasonic Err 36, 37 ( lỗi Parameter Eeprom)

, Chuyên sửa chữa các lỗi Servo Panasonic Err 12, 13, 14, 16, 21
Bảng mã lỗi servo panasonic

Lưu thông số servo EEPROM writing trong servo panasonic minas a5

  • Riêng đối với servo panasonic có điểm đặc biệt là sau khi cài đặt xong thông số thì chúng ta cần phải thực hiện ghi thông số vào eeprom thì driver với ghi nhớ thông số được. Thao tác các bạn thực hiện như sau:
  • Bấm phím S để vào menu cài đặt, sao đó bấm phím M để tới mục “EE_Set” sau đó bấm phím S để màn hình hiển thị “EEP” .
  • Giờ các bạn giữ phím mũi tên lên cho đến khi hiện chữ “start” thì servo sẽ tiến hành ghi eeprom cho đến lúc xong sẽ báo “finish”.

Reset servo panasonic minas A5 về mặc định nhà sản xuất

  • Để reset về mặc định nhà sản xuất các bạn cần sao lưu lại thông số trước khi tiến hành bởi vì khi reset toàn bộ thông số của servo có thể hoàn toàn bị xóa về như trạng thái xuất xưởng của thiết bị.
  • Phải tắt tín hiệu Servo On đi thì mới tiến hành reset.
  • Bấm phím S để vào menu cài đặt, sao đó bấm phím M để tới mục “AF_AcL” sau đó bấm phím mũi tên xuống tới mục “AF_ini” rồi bấm S.
  • Lúc này màn hình hiển thị “ini” giờ bạn bấm giữ phím mũi tên lên cho đến khi màn hình hiển thị “start” sau đó hiện “finish” là các bạn đã hoàn thành việc reset.

Hướng dẫn chạy JOG servo Panasonic minas A5

  • Lưu ý khi chạy JOG phải tắt tín hiệu servo ON cũng như servo không báo lỗi.
  • Bấm phím S để vào menu cài đặt, sao đó bấm phím M để tới mục “AF_AcL” sau đó bấm phím mũi tên xuống tới mục “AF_JoG” rồi bấm S. Lúc này màn hình hiển thị “JOG”.
  • Giờ các bạn bấm giữ phím mũi tên lên cho đến khi màn hình hiển thị “rEAdy” nếu bị lỗi thì driver sẽ báo “Error”.
  • Tiếp theo các bạn giữ phí mũi tên qua trái cho đến khi hiển thị “SrU_on”.
  • Giờ các bạn dùng mũi tên lên xuống để thực hiện thao tác jog tới và lùi.

Hướng dẫn cài đặt servo panasonic minas A5 chạy chế độ vị trí

  • Về sơ đồ đấu dây các bạn chủ yếu sử dụng 6 dây điều khiển như sau: Nếu sử dụng ngõ phát xung linedrive tốc độ cao thì các bạn dùng chân Pulse+ là số 44, chân Pulse- là số 45, Sign+ là số 46, chân Sign- là chân số 47 khi sử dụng 4 chân này thì các bạn cài Pr0.05=1.
  • Còn nếu dùng chân phát xung loại thường có thể kết nối với plc thì các bạn dùng chân Pulse+ là số 3, chân Pulse- là số 4, Sign+ là số 5, chân Sign- là chân số 6, cài Pr0.05=0.
  • Lưu ý chân xung hướng của servo nhận xung 5v nên muốn sử dụng với điện áp 24v các bạn cần phải gắn nối tiếp trở 2.2kOhm và chân này.
  • Còn lại nối chân 7 lên +24v và chân 29 và 0V để tạo tín hiệu servo.
  • Chọn chế độ điều khiển điều khiển vị trí: Pr0.01=0
  • Chọn chế độ nhận xung hướng các bạn cài Pr0.06
  • Cài đặt hộp số điện tử với tử số là Pr0.08 Pr0.09 Pr0.10.

Hướng dẫn cài đặt servo panasonic minas A5 chạy ở chế độ điều khiển tốc độ

  • Về sơ đồ đấy dây các bạn sử dụng 2 chân 14-15 để cấp điện áp tham chiếu cho tốc độ. Lưu ý nguồn cấp cho 2 chân này dưới 10V và có điện áp âm. Ví dụ khi điện áp +5v thì servo chạy tới 50% tốc độ max, còn khi điện áp -5V thì servo chạy lùi với tốc độ 50% định mức.
  • Cài đặt Pn0.01=1 để chọn chế độ điều khiển vận tốc.
  • Cài đặt điện áp cho tốc độ tối đa ở Pr3.02.
  • Thời gian tăng giảm tốc các bạn cài ở Pr3.12 và Pr3.13.
