CNCRITECH có nhiều năm kinh nghiệm trong sửa chữa UPS công nghiệp và UPS công suất 3000W, tiếp nhận các thiết bị gặp tình trạng không có điện áp đầu ra, mất nguồn ra, không chuyển sang chế độ inverter hoặc hoạt động không ổn định. Với UPS AR-MP3KS 3000W, kỹ thuật viên tiến hành kiểm tra theo từng khối để xác định chính xác vị trí gây mất điện áp thay vì chỉ thay ắc quy hoặc thay linh kiện theo hiện tượng. Quá trình kiểm tra tập trung vào các khu vực quan trọng như nguồn đầu vào, ắc quy, mạch DC Bus, mạch chỉnh lưu, mạch nạp, tầng inverter, IGBT công suất, mạch driver, bo điều khiển, relay, mạch bảo vệ và đường điện áp AC đầu ra. Tùy biểu hiện thực tế, kỹ thuật viên sẽ đo tại từng điểm để xác định điện áp bị mất ở đâu và nguyên nhân nằm tại khối nguồn, khối chuyển đổi DC-AC hay phần mạch đầu ra.
Đối với những UPS bị cháy hoặc hư hỏng bo mạch, CNCRITECH kiểm tra khả năng phục hồi bo thay vì mặc định thay mới toàn bộ. Các linh kiện như IGBT, diode, tụ điện, điện trở công suất, linh kiện nguồn, driver và các linh kiện điều khiển được kiểm tra riêng để xác định phần nào thực sự cần thay thế. Nếu đường mạch bị cháy đứt, kỹ thuật viên có thể phục hồi khi bo vẫn còn khả năng sửa chữa. CNCRITECH thực hiện quy trình kiểm tra trước – báo giá – sửa chữa sau khi khách hàng đồng ý. Sau khi hoàn tất, UPS AR-MP3KS 3000W được cấp nguồn, kiểm tra các mức điện áp bên trong, kiểm tra khả năng chuyển đổi và đo điện áp AC đầu ra. Thiết bị được chạy thử để đánh giá độ ổn định trước khi bàn giao, hạn chế tình trạng UPS có điện áp trong thời gian ngắn nhưng lại mất đầu ra khi mang tải.
CNCRITECH nhận sửa chữa UPS AR-MP3KS 3000W không có điện áp đầu ra tại Hà Nội và các tỉnh miền Bắc, hỗ trợ kiểm tra các trường hợp mất điện áp đầu ra, UPS không inverter, lỗi mạch công suất hoặc hư hỏng bo mạch cần phục hồi chuyên sâu.
UPS AR-MP3KS 3000W Là Gì? Vai Trò Trong Hệ Thống Cấp Nguồn Dự Phòng
UPS AR-MP3KS 3000W là thiết bị cung cấp nguồn điện dự phòng, có nhiệm vụ duy trì điện cho tải khi nguồn điện lưới gặp sự cố như mất điện, sụt áp hoặc dao động bất thường. Với công suất 3000W, UPS được sử dụng cho các thiết bị cần nguồn điện ổn định và không được phép dừng đột ngột như máy tính, thiết bị điều khiển, hệ thống tự động hóa, thiết bị mạng, máy chủ và các tải điện tử quan trọng.
Về nguyên lý, UPS nhận điện từ nguồn đầu vào, đồng thời quản lý và chuyển đổi năng lượng giữa nguồn AC, mạch chỉnh lưu, hệ thống ắc quy, DC Bus và mạch inverter để tạo ra nguồn điện cung cấp cho tải. Khi nguồn điện lưới hoạt động bình thường, UPS thực hiện các chức năng cấp nguồn và sạc ắc quy theo thiết kế. Khi nguồn đầu vào bị mất hoặc không đáp ứng điều kiện cho phép, hệ thống có thể sử dụng năng lượng từ ắc quy và thông qua tầng inverter tạo điện áp AC để duy trì tải.
Bên trong UPS AR-MP3KS 3000W có nhiều khối mạch phối hợp với nhau, trong đó có mạch nguồn, mạch chỉnh lưu, mạch sạc ắc quy, DC Bus, tầng công suất IGBT, mạch driver, bo điều khiển, mạch bảo vệ và đường điện áp đầu ra. Mỗi khối đảm nhiệm một chức năng riêng nhưng liên quan trực tiếp đến khả năng tạo và duy trì điện áp đầu ra. Chỉ cần một khu vực gặp sự cố, UPS có thể chuyển sang trạng thái bảo vệ hoặc không tạo được điện áp AC cấp cho tải.
Do đó, khi UPS AR-MP3KS 3000W không có điện áp đầu ra, không nên chỉ kiểm tra riêng ắc quy hoặc đầu ra AC. Cần xác định điện áp bị mất từ khâu nào, kiểm tra lần lượt nguồn đầu vào, DC Bus, tầng inverter, IGBT, driver, mạch điều khiển và phần đầu ra. Việc xác định đúng vị trí mất điện áp sẽ giúp khoanh vùng nguyên nhân nhanh hơn và lựa chọn phương án sửa chữa phù hợp.
Đối với hệ thống sử dụng UPS để bảo vệ thiết bị quan trọng, việc duy trì khả năng cấp điện ổn định có ý nghĩa lớn trong việc hạn chế dừng máy đột ngột, mất dữ liệu hoặc gián đoạn quá trình sản xuất. Vì vậy, khi AR-MP3KS 3000W xuất hiện tình trạng không có điện áp đầu ra, cần kiểm tra và khắc phục sớm trước khi đưa UPS trở lại vận hành.
Dấu Hiệu Nhận Biết UPS AR-MP3KS 3000W Không Có Điện Áp Đầu Ra
Tình trạng UPS AR-MP3KS 3000W không có điện áp đầu ra có thể được nhận biết qua nhiều biểu hiện khác nhau trong quá trình vận hành. Dấu hiệu rõ nhất là UPS vẫn được cấp nguồn nhưng khi đo tại các cổng output không xuất hiện điện áp AC, khiến thiết bị tải phía sau không thể hoạt động. Trong một số trường hợp, màn hình hoặc đèn trạng thái của UPS vẫn sáng nhưng đầu ra không có điện, cho thấy sự cố có thể nằm ở tầng inverter, relay đầu ra, mạch bảo vệ hoặc đường truyền điện áp đến cổng output.
Một số trường hợp UPS có thể không lên nguồn hoàn toàn hoặc khởi động không bình thường. Khi đó, cần phân biệt giữa mất điện áp đầu ra do UPS chưa khởi động được với trường hợp UPS vẫn hoạt động nhưng không tạo được điện áp AC. Nếu UPS phát ra tiếng cảnh báo, hiển thị trạng thái lỗi hoặc tự động tắt khi chuyển sang chế độ inverter, đây cũng là những thông tin quan trọng giúp kỹ thuật viên khoanh vùng sự cố.
Một dấu hiệu khác là UPS có điện áp đầu vào nhưng đầu ra vẫn bằng 0V. Khi nguồn điện lưới được cấp đầy đủ nhưng đo tại đầu ra không có điện áp, cần kiểm tra xem nguồn đã đi qua các khối bên trong hay chưa. Kỹ thuật viên có thể kiểm tra lần lượt điện áp sau chỉnh lưu, DC Bus, tầng inverter và mạch đầu ra để xác định điện áp bị mất tại vị trí nào.
Trường hợp UPS có điện áp đầu ra trong thời gian ngắn rồi mất, hoặc chỉ có điện áp khi không tải nhưng khi kết nối tải lại sụt về 0V, nguyên nhân có thể liên quan đến tầng công suất, khả năng duy trì DC Bus, mạch bảo vệ, tải quá mức hoặc linh kiện bị suy giảm. Không nên chỉ đo điện áp không tải rồi kết luận UPS đã hoạt động bình thường mà cần kiểm tra trong điều kiện vận hành phù hợp.
Ngoài ra, nếu ắc quy vẫn có điện nhưng UPS không tạo được điện áp AC đầu ra khi mất điện lưới, cần kiểm tra sâu hơn mạch inverter, IGBT công suất, driver và bo điều khiển. Ắc quy có điện không đồng nghĩa với việc UPS chắc chắn tạo được điện áp ra, bởi năng lượng DC còn phải đi qua tầng nghịch lưu và các mạch điều khiển, bảo vệ trước khi trở thành nguồn AC cấp cho tải.
Khi xuất hiện một hoặc nhiều dấu hiệu trên, CNCRITECH khuyến nghị không tự ý đấu tắt relay hoặc bỏ qua các mạch bảo vệ để ép UPS có điện áp đầu ra. Cần kiểm tra theo trình tự từ nguồn đầu vào, ắc quy, DC Bus, tầng inverter đến mạch đầu ra để xác định chính xác nguyên nhân và tránh làm hư hỏng thêm các linh kiện công suất.
Nguyên Nhân Khiến UPS AR-MP3KS 3000W Không Có Điện Áp Ra
Tình trạng UPS AR-MP3KS 3000W không có điện áp ra có thể xuất phát từ nhiều khối mạch khác nhau, từ nguồn đầu vào, ắc quy, mạch DC Bus cho đến tầng inverter và mạch đầu ra. Vì vậy, không nên chỉ nhìn vào hiện tượng mất điện áp để kết luận ngay UPS hỏng inverter hay phải thay ắc quy. Cần kiểm tra xem điện áp bị mất ở khâu nào để xác định đúng nguyên nhân.
- Ắc quy yếu, hỏng hoặc điện áp DC không đạt yêu cầu là một trong những nguyên nhân cần kiểm tra đầu tiên. Khi UPS chuyển sang chế độ sử dụng nguồn ắc quy, nếu điện áp tụt mạnh do ắc quy chai, nội trở tăng hoặc một bình trong chuỗi bị lỗi, DC Bus có thể không duy trì được mức điện áp cần thiết. Khi đó UPS có thể không khởi động tầng inverter, tự ngắt hoặc không tạo được điện áp AC đầu ra.
- Mạch chỉnh lưu, mạch sạc hoặc DC Bus gặp sự cố cũng có thể khiến UPS không có đầu ra. Cầu diode, tụ lọc, điện trở hạn dòng, mạch nạp và các linh kiện trên đường DC cần được kiểm tra để xác định điện áp có được tạo và duy trì đúng hay không. Nếu DC Bus mất hoặc sụt bất thường, tầng inverter phía sau sẽ không có điều kiện làm việc ổn định dù nguồn AC đầu vào vẫn bình thường.
- Một nguyên nhân quan trọng khác là hư hỏng tầng inverter và IGBT công suất. IGBT bị chập, hở hoặc suy giảm có thể khiến UPS không tạo được dạng sóng AC ở đầu ra. Khi một nhánh công suất bị lỗi, mạch bảo vệ có thể ngắt inverter để bảo vệ thiết bị. Tuy nhiên, không nên chỉ thay IGBT mà cần kiểm tra thêm diode công suất, điện trở gate, driver và các linh kiện liên quan vì những phần này có thể là nguyên nhân khiến IGBT ban đầu bị hỏng.
- Mạch driver điều khiển IGBT bị lỗi cũng khiến tầng inverter không thể hoạt động đúng. Driver cần nhận được nguồn nuôi và tín hiệu điều khiển phù hợp để đóng cắt các transistor công suất. Nếu mất nguồn driver, hỏng linh kiện cách ly, điện trở điều khiển hoặc tín hiệu điều khiển không được tạo ra, UPS có thể vẫn có nguồn DC nhưng không xuất hiện điện áp AC ở đầu ra.
- Bên cạnh đó, bo điều khiển và mạch bảo vệ có thể ngăn không cho UPS xuất điện áp khi phát hiện điều kiện bất thường. Các tín hiệu giám sát điện áp, dòng điện, nhiệt độ, quá tải hoặc trạng thái ắc quy nếu sai lệch có thể khiến hệ thống đưa inverter về trạng thái bảo vệ. Trường hợp này cần kiểm tra tín hiệu tại các khối liên quan thay vì đấu tắt bảo vệ để ép UPS hoạt động.
- Relay đầu ra, cầu chì, linh kiện lọc và đường dẫn điện áp AC cũng cần được kiểm tra. Có trường hợp tầng inverter vẫn tạo ra điện áp nhưng điện áp không đến được cổng output do relay không đóng, tiếp điểm bị cháy hoặc đường mạch đầu ra bị hư. Vì vậy, cần đo điện áp theo từng điểm từ đầu ra inverter đến cổng cấp tải để xác định chính xác vị trí mất điện áp.
Ngoài các lỗi bên trong UPS, tải kết nối quá lớn hoặc bị chập cũng có thể khiến UPS tự ngắt đầu ra để bảo vệ. Nếu UPS có điện áp khi không tải nhưng mất điện áp ngay sau khi kết nối thiết bị, cần kiểm tra tải, dây nguồn và thiết bị phía sau trước khi kết luận UPS bị hỏng. Đây là bước quan trọng để tránh sửa chữa sai nguyên nhân.
Do đó, khi UPS AR-MP3KS 3000W không có điện áp ra, cần kiểm tra tổng thể từ nguồn AC đầu vào, ắc quy, DC Bus, chỉnh lưu, IGBT, driver, bo điều khiển, mạch bảo vệ, relay và đường AC đầu ra. Xác định đúng nguyên nhân gốc trước khi thay linh kiện sẽ giúp quá trình sửa chữa chính xác hơn, hạn chế thay thế không cần thiết và giảm nguy cơ lỗi tái diễn sau khi UPS được đưa trở lại hệ thống.
CNCRITECH Kiểm Tra Và Xác Định Nguyên Nhân UPS AR-MP3KS 3000W Không Có Điện Áp Ra
Khi UPS AR-MP3KS 3000W vẫn có dấu hiệu hoạt động nhưng đầu ra không xuất hiện điện áp AC, CNCRITECH không chỉ tập trung vào việc đo điện áp tại cổng OUT mà tiến hành kiểm tra lần lượt từ nguồn đầu vào, ắc quy, mạch DC, mạch inverter cho đến tầng lọc và đường điện áp đầu ra. Cách kiểm tra theo từng khối giúp xác định chính xác điện áp bị mất tại vị trí nào, từ đó tránh tình trạng thay linh kiện theo phỏng đoán hoặc thay cả bo mạch khi chưa cần thiết.
Trước tiên, kỹ thuật viên kiểm tra tình trạng bên ngoài của UPS, các đầu nối nguồn, cọc ắc quy, dây dẫn, cầu chì và dấu hiệu bất thường như cháy xém, linh kiện nứt vỡ, tụ điện phồng hoặc khu vực công suất có dấu hiệu quá nhiệt. Đồng thời, kiểm tra lại thời điểm UPS bắt đầu mất điện áp đầu ra, tình trạng hiển thị trên mặt máy và việc UPS có hoạt động ở chế độ điện lưới hay chế độ ắc quy. Những thông tin này giúp khoanh vùng nhanh hơn giữa lỗi nguồn, lỗi công suất, lỗi điều khiển và lỗi bảo vệ.
Sau đó, CNCRITECH tiến hành đo nguồn AC đầu vào và kiểm tra đường cấp nguồn bên trong UPS. Nếu nguồn đầu vào bình thường nhưng điện áp không đi tiếp đến các khối chức năng, kỹ thuật viên sẽ kiểm tra cầu chì, linh kiện bảo vệ, relay và các đường mạch liên quan. Với trường hợp UPS có nguồn vào nhưng vẫn không tạo được điện áp ra, việc kiểm tra sẽ được chuyển sang khối chỉnh lưu, mạch sạc, điện áp DC bus và mạch inverter để xác định chính xác tầng nào đang bị gián đoạn.
Đối với phần DC, kỹ thuật viên kiểm tra điện áp ắc quy, tình trạng các đầu nối và khả năng duy trì điện áp khi UPS chuyển sang chế độ dự phòng. Tiếp theo là kiểm tra điện áp trên DC bus và các linh kiện lọc, tụ DC bus, cầu diode hoặc mạch chỉnh lưu tùy theo cấu trúc thực tế của thiết bị. Nếu điện áp DC bus không đạt hoặc sụt bất thường khi có tải, cần tiếp tục kiểm tra mạch chỉnh lưu, mạch nạp, tụ lọc và các linh kiện công suất liên quan thay vì kết luận ngay rằng lỗi nằm ở mạch inverter.
Nếu nguồn DC đã ổn định nhưng đầu ra vẫn không có điện áp, CNCRITECH tập trung kiểm tra tầng inverter. Các linh kiện công suất như IGBT, diode công suất và những phần tử liên quan được đo kiểm để phát hiện chập, rò hoặc hư hỏng bất thường. Đồng thời kiểm tra điện trở cổng, mạch driver và tín hiệu điều khiển đưa đến IGBT. Trường hợp IGBT còn tốt nhưng không nhận được tín hiệu điều khiển phù hợp, nguyên nhân có thể nằm ở mạch driver hoặc bo điều khiển chứ không nhất thiết phải thay linh kiện công suất.
Tiếp theo là kiểm tra bo điều khiển và các mạch bảo vệ. UPS có thể chủ động ngắt điện áp đầu ra khi phát hiện quá tải, ngắn mạch, điện áp DC bất thường hoặc lỗi tại một khối bên trong. Vì vậy, kỹ thuật viên kiểm tra tín hiệu điều khiển inverter, mạch phát hiện dòng/điện áp, relay đóng ngắt đầu ra và các tín hiệu phản hồi về bo điều khiển. Nếu các điều kiện bảo vệ chưa được xác nhận đúng, UPS có thể không cho phép inverter hoạt động dù phần công suất chưa bị hỏng hoàn toàn.
CNCRITECH cũng kiểm tra trực tiếp đường điện áp AC sau tầng inverter, bao gồm relay đầu ra, cầu chì nếu có, biến áp, cuộn cảm, tụ lọc và các đường mạch dẫn đến cổng OUT. Việc đo theo từng điểm từ tầng tạo điện áp đến đầu ra giúp xác định trường hợp inverter thực tế đã tạo điện áp nhưng điện áp không đi qua được tầng relay hoặc lọc đầu ra. Đây là bước quan trọng để tránh bỏ sót lỗi ở phần mạch AC sau công suất.
Sau khi hoàn tất các phép đo, CNCRITECH đối chiếu kết quả để xác định nguyên nhân gốc của tình trạng UPS AR-MP3KS 3000W không có điện áp ra. Nếu phát hiện linh kiện hư hỏng, kỹ thuật viên xác định thêm nguyên nhân khiến linh kiện đó hỏng, kiểm tra các linh kiện liên quan và chỉ tiến hành thay thế hoặc phục hồi bo mạch sau khi đã có phương án xử lý phù hợp. Với những bo mạch còn khả năng sửa chữa, CNCRITECH ưu tiên phục hồi khu vực hư hỏng thay vì mặc định thay mới toàn bộ bo.
Toàn bộ kết quả kiểm tra được dùng để báo lại tình trạng thiết bị và chi phí sửa chữa trước khi thực hiện. Sau khi khách hàng đồng ý, UPS mới được tiến hành sửa chữa, cấp nguồn kiểm tra từng giai đoạn và chạy thử để xác nhận điện áp đầu ra ổn định. Cách làm này giúp hạn chế sửa chữa lan man, đồng thời bảo đảm lỗi mất điện áp đầu ra được xử lý từ nguyên nhân thực tế chứ không chỉ khắc phục triệu chứng.
Quy Trình Sửa Chữa UPS AR-MP3KS 3000W Không Có Điện Áp Đầu Ra Tại CNCRITECH
Khi tiếp nhận UPS AR-MP3KS 3000W trong tình trạng không có điện áp đầu ra, CNCRITECH thực hiện kiểm tra theo từng khối thay vì thay linh kiện ngay khi chưa xác định được nguyên nhân. Quá trình được thực hiện từ ngoại quan, nguồn đầu vào, ắc quy và DC bus đến chỉnh lưu, inverter, IGBT, driver, bo điều khiển và tầng AC đầu ra. Sau khi xác định được vị trí gây mất điện áp, kỹ thuật viên mới đưa ra phương án sửa chữa, báo giá và tiến hành phục hồi thiết bị.
Bước 1: Tiếp Nhận Và Kiểm Tra Ngoại Quan UPS
Trước tiên, kỹ thuật viên ghi nhận tình trạng UPS AR-MP3KS 3000W khi tiếp nhận, bao gồm hiện tượng mất điện áp đầu ra xảy ra ở chế độ điện lưới hay khi chạy bằng ắc quy, UPS có lên nguồn hay không, màn hình có hiển thị cảnh báo và thiết bị có phát ra tiếng cảnh báo bất thường hay không. Sau đó kiểm tra ngoại quan toàn bộ máy, đặc biệt là khu vực bo nguồn, bo công suất, đầu nối, cầu chì, relay, dây dẫn, cọc ắc quy và các linh kiện có khả năng chịu nhiệt cao.
Những dấu hiệu như linh kiện cháy xém, tụ điện phồng, mạch PCB đổi màu, đầu nối oxy hóa hoặc dây nguồn bị nóng bất thường đều được ghi nhận trước khi cấp nguồn. Việc kiểm tra ban đầu giúp xác định thiết bị có dấu hiệu hư hỏng vật lý hay không và hạn chế cấp điện trực tiếp vào một mạch đang có khả năng chập công suất.
Bước 2: Kiểm Tra Nguồn Điện Đầu Vào Và Đường Cấp Nguồn
Kỹ thuật viên đo điện áp AC tại đầu vào UPS để xác nhận nguồn cấp thực tế có nằm trong điều kiện làm việc phù hợp hay không. Sau đó kiểm tra đường điện từ đầu vào đi qua cầu chì, linh kiện bảo vệ, công tắc hoặc relay đến các khối nguồn bên trong. Nếu điện áp có tại đầu vào nhưng mất trên đường cấp nguồn, cần tập trung kiểm tra cầu chì, relay, đầu nối và các linh kiện bảo vệ thay vì chuyển ngay sang kiểm tra IGBT.
Với trường hợp nguồn AC đầu vào bình thường nhưng UPS vẫn không tạo được điện áp đầu ra, CNCRITECH tiếp tục xác định nguồn phụ bên trong đã hoạt động hay chưa. Các mức nguồn cấp cho bo điều khiển, driver và mạch giám sát được kiểm tra để xác định thiết bị đang mất nguồn ở cấp công suất hay cấp điều khiển.
Bước 3: Kiểm Tra Ắc Quy Và Mạch DC Bus
Ắc quy được kiểm tra điện áp tại cọc và tình trạng các đầu nối, dây dẫn, cầu chì hoặc đường bảo vệ liên quan. Không chỉ đo điện áp không tải, kỹ thuật viên còn đánh giá khả năng giữ điện áp khi UPS chuyển sang chế độ sử dụng nguồn DC, bởi ắc quy có thể vẫn đo được điện áp nhưng sụt mạnh khi có tải.
Tiếp theo là kiểm tra DC bus sau khối chỉnh lưu hoặc nguồn DC. Điện áp được đo tại các điểm DC bus và kiểm tra khả năng duy trì điện áp khi mạch inverter hoạt động. Nếu DC bus thấp, mất điện áp hoặc sụt bất thường, cần khoanh vùng về mạch chỉnh lưu, mạch nạp, tụ lọc, đường dẫn DC hoặc nguồn ắc quy. Ngược lại, nếu DC bus ổn định nhưng đầu ra vẫn bằng 0V, hướng kiểm tra sẽ chuyển sang inverter và tầng điều khiển.
Bước 4: Kiểm Tra Mạch Chỉnh Lưu Và Mạch Nạp Ắc Quy
Sau khi xác nhận nguồn đầu vào, CNCRITECH kiểm tra khối chỉnh lưu để xác định điện áp AC có được chuyển đổi thành nguồn DC ổn định hay không. Các diode chỉnh lưu, cầu diode, điện trở hạn dòng, tụ lọc và các linh kiện liên quan được kiểm tra nhằm phát hiện tình trạng chập, hở hoặc rò bất thường.
Đồng thời kiểm tra mạch sạc ắc quy để xác định khả năng tạo và duy trì điện áp nạp. Nếu mạch nạp hoạt động không đúng, ắc quy có thể không được duy trì đủ năng lượng, dẫn đến UPS mất khả năng cung cấp nguồn dự phòng. Trường hợp phát hiện linh kiện công suất trong khối chỉnh lưu hoặc sạc có dấu hiệu hư hỏng, kỹ thuật viên tiếp tục kiểm tra các linh kiện xung quanh để tránh tình trạng thay một linh kiện mới nhưng tiếp tục bị hỏng do nguyên nhân chưa được xử lý.
Bước 5: Kiểm Tra Mạch Inverter Và IGBT Công Suất
Khi DC bus đã có điện áp phù hợp nhưng UPS AR-MP3KS 3000W vẫn không có điện áp AC đầu ra, kỹ thuật viên tập trung kiểm tra tầng inverter. Đây là khối có nhiệm vụ chuyển nguồn DC thành điện áp AC cung cấp cho tải nên nếu IGBT hoặc linh kiện công suất bị chập, hở hoặc hư hỏng, UPS có thể không tạo được điện áp đầu ra hoặc phải ngắt ngay khi khởi động.
IGBT được kiểm tra giữa các cực công suất để phát hiện chập hoặc rò, đồng thời kiểm tra diode và các linh kiện công suất liên quan. Các đường mạch từ tầng công suất đến phần tạo AC cũng được kiểm tra để phát hiện PCB cháy, đứt đường mạch hoặc điểm tiếp xúc kém. Nếu IGBT không bị hỏng nhưng inverter không hoạt động, cần tiếp tục kiểm tra driver và tín hiệu điều khiển thay vì kết luận lỗi nằm ở công suất.
Bước 6: Kiểm Tra Mạch Driver Và Tín Hiệu Điều Khiển IGBT
Mạch driver là tầng trung gian đưa tín hiệu điều khiển từ bo điều khiển đến IGBT. CNCRITECH kiểm tra nguồn cấp cho driver, các linh kiện cách ly, điện trở cổng, diode, tầng khuếch đại và đường tín hiệu đến cực điều khiển của IGBT. Mục tiêu là xác định IGBT không hoạt động do bản thân linh kiện công suất hỏng hay do không nhận được tín hiệu điều khiển phù hợp.
Khi kiểm tra, kỹ thuật viên không chỉ đo tĩnh các linh kiện mà còn kiểm tra tín hiệu điều khiển khi UPS được khởi động trong điều kiện an toàn. Nếu nguồn driver đầy đủ nhưng tín hiệu điều khiển không xuất hiện, cần quay lại kiểm tra bo điều khiển và các điều kiện bảo vệ. Nếu tín hiệu có nhưng dạng sóng hoặc mức điều khiển bất thường, khu vực driver sẽ được khoanh vùng để kiểm tra sâu hơn.
Bước 7: Kiểm Tra Mạch Điều Khiển, Relay Và Mạch Bảo Vệ Đầu Ra
Một trường hợp thường dễ bỏ sót là phần công suất vẫn còn khả năng hoạt động nhưng bo điều khiển không cho phép inverter chạy do đang nhận một tín hiệu bảo vệ. Vì vậy, CNCRITECH kiểm tra các mạch giám sát dòng điện, điện áp, nhiệt độ và những tín hiệu phản hồi có liên quan đến quá trình đóng ngắt đầu ra.
Relay đầu ra cũng được kiểm tra về cuộn hút, tiếp điểm và tín hiệu điều khiển. Nếu inverter đã tạo điện áp nhưng relay không đóng, điện áp có thể không xuất hiện tại cổng OUT. Ngược lại, nếu relay hoạt động nhưng điện áp trước relay đã bằng 0V, cần quay lại kiểm tra tầng inverter hoặc mạch điều khiển. Cách đo theo từng điểm giúp xác định chính xác vị trí điện áp bị mất.
Bước 8: Kiểm Tra Biến Áp, Lọc Đầu Ra Và Đường Điện Áp AC
Sau khi kiểm tra tầng inverter, kỹ thuật viên tiếp tục đo điện áp AC theo đường từ tầng tạo điện áp đến đầu ra. Tùy cấu trúc thực tế của UPS, các khu vực như biến áp, cuộn cảm, tụ lọc, relay, cầu chì và đường PCB đầu ra sẽ được kiểm tra để xác định có điện áp nhưng bị mất trên một linh kiện trung gian hay không.
Nếu đo được điện áp tại tầng inverter nhưng không có tại cổng OUT, cần tập trung vào relay, mạch lọc, biến áp và đường dẫn AC. Nếu không có điện áp ngay tại đầu ra của tầng inverter, nguyên nhân cần được quay lại khối IGBT, driver hoặc bo điều khiển. Việc phân chia rõ các điểm đo giúp tránh thay nhầm linh kiện và rút ngắn thời gian sửa chữa.
Bước 9: Xác Định Nguyên Nhân Gốc Và Phục Hồi Bo Mạch UPS
Sau khi hoàn thành các bước đo kiểm, CNCRITECH tổng hợp kết quả để xác định nguyên nhân gốc khiến UPS AR-MP3KS 3000W không có điện áp đầu ra. Nếu phát hiện IGBT, diode, tụ, relay, driver hoặc linh kiện điều khiển bị hỏng, kỹ thuật viên tiếp tục kiểm tra các mạch liên quan để tìm nguyên nhân khiến linh kiện đó hư hỏng.
Đối với bo mạch còn khả năng phục hồi, CNCRITECH ưu tiên sửa chữa và phục hồi khu vực hư hỏng thay vì mặc định thay toàn bộ bo. Các đường mạch cháy, điểm hàn, linh kiện hư và khu vực chịu nhiệt được xử lý phù hợp, sau đó kiểm tra lại liên thông mạch và các thông số quan trọng trước khi cấp nguồn. Phương án sửa chữa và chi phí được trao đổi với khách hàng trước khi thực hiện.
Bước 10: Cấp Nguồn, Kiểm Tra Điện Áp Đầu Ra Và Chạy Thử UPS
Sau khi hoàn tất sửa chữa, UPS không được đưa ngay vào tải thực tế mà được cấp nguồn và kiểm tra theo từng giai đoạn. Kỹ thuật viên theo dõi nguồn DC, hoạt động của inverter, tín hiệu điều khiển và điện áp AC đầu ra để bảo đảm các khối hoạt động ổn định. Điện áp tại cổng OUT được đo lại và kiểm tra khả năng duy trì khi chuyển đổi giữa các chế độ làm việc phù hợp.
Cuối cùng, UPS được chạy thử với điều kiện tải phù hợp để đánh giá độ ổn định của điện áp đầu ra, khả năng chuyển chế độ và tình trạng nhiệt của khu vực công suất. Chỉ sau khi các thông số kiểm tra đạt yêu cầu, thiết bị mới được bàn giao. Toàn bộ quá trình nhằm bảo đảm UPS AR-MP3KS 3000W không chỉ có điện áp ra trở lại mà nguyên nhân gây mất điện áp cũng đã được xử lý, hạn chế nguy cơ tái phát lỗi sau khi đưa vào vận hành.
CNCRITECH Có Sẵn Linh Kiện Thay Thế Cho UPS AR-MP3KS 3000W
Trong quá trình sửa chữa UPS AR-MP3KS 3000W không có điện áp đầu ra, việc chủ động linh kiện thay thế giúp CNCRITECH rút ngắn thời gian xử lý và hạn chế thời gian thiết bị phải nằm chờ. AR-MP3KS là UPS online công suất 3kVA/3kW, sử dụng cấu trúc chuyển đổi kép với các khối chỉnh lưu, DC bus, inverter và mạch điều khiển nên lỗi mất điện áp đầu ra có thể liên quan đến nhiều khu vực khác nhau.
CNCRITECH chủ động chuẩn bị các nhóm linh kiện thường cần trong quá trình sửa chữa như IGBT và linh kiện công suất, diode chỉnh lưu, tụ điện nguồn và tụ DC bus, điện trở công suất, relay, linh kiện mạch driver, linh kiện nguồn phụ và các linh kiện điện tử trên bo điều khiển. Tuy nhiên, linh kiện thay thế không được lựa chọn chỉ dựa trên hình dáng hoặc mã linh kiện cũ mà phải đối chiếu thông số, vị trí sử dụng và tình trạng thực tế của mạch trước khi thay.

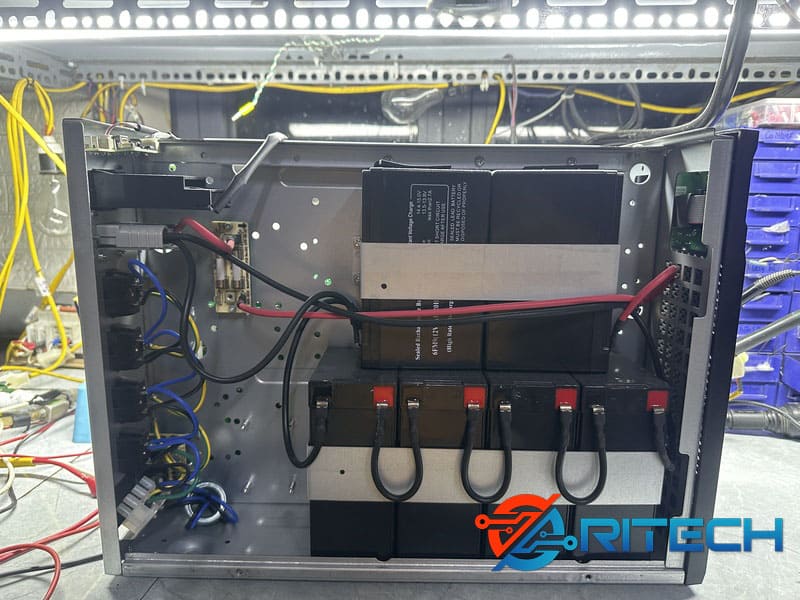

Đối với phần nguồn DC và ắc quy, AR-MP3KS bản S sử dụng bộ ắc quy bên trong; tài liệu sản phẩm ghi cấu hình tiêu chuẩn là 6 bình 12V/9Ah, tương ứng hệ thống 72VDC. Vì vậy khi UPS không có điện áp đầu ra, CNCRITECH kiểm tra cả tình trạng từng bình, dây nối và đường DC trước khi kết luận lỗi thuộc bo công suất.
Với trường hợp hư IGBT hoặc linh kiện công suất, kỹ thuật viên không chỉ thay linh kiện bị chập mà còn kiểm tra mạch driver, điện trở cổng, diode bảo vệ, nguồn cấp driver và đường tín hiệu điều khiển. Nếu không xử lý nguyên nhân đi kèm, linh kiện công suất mới có thể tiếp tục bị hư ngay khi UPS được cấp nguồn trở lại. Tương tự, khi phát hiện tụ DC bus, diode chỉnh lưu, relay hoặc linh kiện nguồn phụ bị lỗi, các linh kiện liên quan cũng được kiểm tra để xác định nguyên nhân gốc.
CNCRITECH cũng ưu tiên phục hồi bo mạch trong những trường hợp PCB còn khả năng sửa chữa. Các vị trí cháy đường mạch, hỏng điểm hàn hoặc linh kiện bị ảnh hưởng được xử lý sau khi đã xác định nguyên nhân gây hư hỏng. Việc này giúp hạn chế phải thay toàn bộ bo mạch trong những trường hợp chỉ một khu vực trên bo bị lỗi, đồng thời tiết kiệm chi phí sửa chữa cho khách hàng.
Sau khi xác định đúng linh kiện cần thay, CNCRITECH kiểm tra lại mạch trước khi cấp nguồn và chạy thử UPS. Đặc biệt với lỗi không có điện áp đầu ra, kỹ thuật viên sẽ kiểm tra liên tục từ nguồn vào → chỉnh lưu → DC bus → inverter/IGBT → driver → mạch điều khiển → relay và lọc đầu ra, qua đó bảo đảm linh kiện được thay đúng vị trí và hệ thống hoạt động ổn định trước khi bàn giao.
Phục Hồi Bo Mạch UPS AR-MP3KS 3000W Giúp Tiết Kiệm Chi Phí
Khi UPS AR-MP3KS 3000W bị mất điện áp đầu ra, không phải trường hợp nào cũng cần thay mới toàn bộ bo mạch. Trong quá trình sửa chữa, CNCRITECH ưu tiên kiểm tra và đánh giá khả năng phục hồi bo mạch nếu phần PCB và các khu vực chức năng chính vẫn còn khả năng sửa chữa. Phương án này giúp tận dụng phần bo còn tốt, hạn chế chi phí phát sinh và tránh phải thay cả một cụm mạch chỉ vì một khu vực nhỏ bị hư hỏng.
Trước khi phục hồi, kỹ thuật viên xác định chính xác khu vực gây lỗi như mạch nguồn, mạch chỉnh lưu, DC bus, mạch inverter, IGBT, driver, mạch điều khiển hoặc đường tín hiệu đầu ra. Những vị trí có dấu hiệu cháy xém, nứt linh kiện, đứt đường mạch, cháy điểm hàn hoặc biến đổi màu do nhiệt đều được kiểm tra kỹ. Đặc biệt, nếu IGBT hoặc linh kiện công suất bị chập, CNCRITECH sẽ kiểm tra thêm driver, điện trở cổng, diode bảo vệ và nguồn điều khiển để tránh tình trạng thay linh kiện mới nhưng lỗi tiếp tục tái diễn.
Đối với phần PCB bị cháy nhưng chưa ảnh hưởng nghiêm trọng đến kết cấu bo, kỹ thuật viên có thể tiến hành làm sạch khu vực hư hỏng, xử lý phần mạch bị ảnh hưởng, phục hồi đường dẫn điện và thay thế linh kiện hỏng. Các điểm hàn, chân linh kiện và đường cấp nguồn cũng được kiểm tra lại để bảo đảm khả năng dẫn điện ổn định. Nếu khu vực công suất chịu nhiệt lớn, việc phục hồi còn phải xem xét khả năng tản nhiệt và độ chắc chắn của các điểm tiếp xúc trước khi đưa UPS trở lại hoạt động.
CNCRITECH không thực hiện phục hồi theo cách chỉ thay linh kiện cháy nhìn thấy bên ngoài. Sau khi xử lý khu vực hư hỏng, kỹ thuật viên tiếp tục đo kiểm các linh kiện liên quan và đối chiếu kết quả trước khi cấp nguồn. Với lỗi không có điện áp đầu ra, cần xác định rõ điện áp bị mất tại tầng nào: sau chỉnh lưu, trên DC bus, tại tầng inverter, sau relay hay tại đường AC OUT. Đây là cơ sở để bảo đảm bo mạch được sửa đúng nguyên nhân thay vì chỉ khắc phục biểu hiện bên ngoài.
Trong trường hợp bo mạch còn khả năng sửa chữa, việc phục hồi giúp giảm chi phí so với thay nguyên cụm bo, đồng thời giữ lại phần mạch và các linh kiện còn hoạt động tốt của UPS AR-MP3KS 3000W. Tuy nhiên, nếu PCB bị cháy lan rộng, nhiều lớp mạch bị ảnh hưởng hoặc hư hỏng vượt quá khả năng phục hồi, CNCRITECH sẽ đánh giá tình trạng thực tế và thông báo phương án phù hợp thay vì cố sửa chữa bằng mọi giá.
Sau khi phục hồi, bo mạch được kiểm tra lại từng khu vực trước khi lắp hoàn chỉnh vào UPS. CNCRITECH tiến hành cấp nguồn có kiểm soát, theo dõi DC bus, tầng công suất, tín hiệu driver, điện áp AC đầu ra và các chức năng bảo vệ. UPS tiếp tục được chạy thử với điều kiện tải phù hợp để kiểm tra khả năng duy trì điện áp và độ ổn định trước khi bàn giao.
Với phương án kiểm tra đúng lỗi – phục hồi bo mạch – thay đúng linh kiện – kiểm tra toàn bộ hệ thống, CNCRITECH hướng đến việc sửa chữa UPS AR-MP3KS 3000W hiệu quả và tiết kiệm hơn cho khách hàng, đồng thời xử lý nguyên nhân gây mất điện áp đầu ra thay vì chỉ thay thế linh kiện hoặc bo mạch theo phỏng đoán.
Báo Giá Sửa Chữa UPS AR-MP3KS 3000W Không Có Điện Áp Đầu Ra
Chi phí sửa chữa UPS AR-MP3KS 3000W không có điện áp đầu ra không thể xác định chính xác chỉ dựa trên hiện tượng mất điện áp, bởi cùng một lỗi đầu ra 0V nhưng nguyên nhân có thể nằm ở ắc quy, mạch chỉnh lưu, DC bus, IGBT công suất, driver, bo điều khiển, relay hoặc đường AC đầu ra. Vì vậy, CNCRITECH thực hiện kiểm tra thực tế trước để xác định khu vực hư hỏng và mức độ ảnh hưởng, sau đó mới đưa ra phương án và báo giá cụ thể.
Trong quá trình kiểm tra, kỹ thuật viên xác định linh kiện nào bị hỏng, bo mạch có khả năng phục hồi hay cần thay thế linh kiện chuyên dụng, đồng thời kiểm tra những linh kiện liên quan có nguy cơ gây hư hỏng trở lại. Với trường hợp chỉ hỏng một số linh kiện trên bo như diode, tụ điện, điện trở, relay, linh kiện nguồn hoặc một phần mạch điều khiển, chi phí thường được tính theo phạm vi sửa chữa thực tế. Nếu hư hỏng liên quan đến tầng công suất như IGBT hoặc mạch driver, kỹ thuật viên sẽ kiểm tra sâu hơn trước khi xác định phương án thay thế.
CNCRITECH ưu tiên phục hồi bo mạch khi còn khả năng sửa chữa thay vì mặc định thay mới toàn bộ bo. Nếu PCB chỉ hư một khu vực và phần còn lại vẫn hoạt động tốt, việc xử lý đúng khu vực lỗi có thể giúp giảm đáng kể chi phí so với thay cả cụm bo. Ngược lại, nếu bo bị cháy lan rộng hoặc hư hỏng nhiều tầng mạch, tình trạng thực tế sẽ được thông báo rõ để khách hàng cân nhắc phương án sửa chữa phù hợp.
Quy trình báo giá được thực hiện theo nguyên tắc kiểm tra – xác định lỗi – thông báo tình trạng – báo giá – khách hàng đồng ý mới sửa chữa. CNCRITECH không tự ý thay linh kiện hoặc phát sinh hạng mục sửa chữa khi chưa có sự thống nhất với khách hàng. Trong trường hợp phát hiện thêm hư hỏng liên quan trong quá trình xử lý, kỹ thuật viên sẽ trao đổi lại trước khi thực hiện phần việc phát sinh.
Sau khi khách hàng đồng ý phương án, UPS AR-MP3KS 3000W được tiến hành sửa chữa, thay thế linh kiện cần thiết và phục hồi bo mạch nếu phù hợp. Thiết bị sau sửa chữa tiếp tục được cấp nguồn kiểm tra, đo điện áp đầu ra và chạy thử để đánh giá khả năng hoạt động ổn định. Chi phí cuối cùng được xác định dựa trên hạng mục thực tế đã sửa chữa và linh kiện đã thay thế.
Khách hàng có nhu cầu sửa UPS AR-MP3KS 3000W không có điện áp đầu ra có thể liên hệ CNCRITECH để được kiểm tra tình trạng thiết bị, tư vấn nguyên nhân và báo giá trước khi sửa. Việc xác định đúng nguyên nhân ngay từ đầu giúp hạn chế thay linh kiện không cần thiết, tiết kiệm chi phí và rút ngắn thời gian đưa UPS trở lại vận hành.
Chính Sách Bảo Hành Sau Khi Sửa UPS AR-MP3KS 3000W
Sau khi sửa chữa UPS AR-MP3KS 3000W, CNCRITECH thực hiện kiểm tra và bàn giao thiết bị theo đúng hạng mục đã xử lý. Chính sách bảo hành được áp dụng dựa trên tình trạng thực tế của thiết bị, linh kiện thay thế và phạm vi sửa chữa, giúp khách hàng nắm rõ phần nào được bảo hành sau khi UPS được đưa trở lại vận hành.
Đối với các linh kiện hoặc khu vực bo mạch đã được CNCRITECH sửa chữa, thay thế, kỹ thuật viên sẽ kiểm tra lại trước khi bàn giao để bảo đảm thiết bị hoạt động đúng chức năng. Đặc biệt với trường hợp UPS không có điện áp đầu ra, các khu vực như mạch nguồn, DC bus, IGBT công suất, driver, bo điều khiển, relay và đường AC đầu ra sẽ được kiểm tra theo phạm vi sửa chữa thực tế. Thông tin về hạng mục đã xử lý và điều kiện bảo hành được trao đổi rõ với khách hàng.
Trong thời gian bảo hành, nếu thiết bị xuất hiện lại lỗi thuộc đúng hạng mục hoặc linh kiện đã được sửa chữa, CNCRITECH sẽ tiếp nhận và kiểm tra để xác định nguyên nhân. Trường hợp lỗi liên quan đến phần đã sửa, đơn vị sẽ thực hiện xử lý theo chính sách bảo hành đã thỏa thuận với khách hàng. Việc kiểm tra lại cũng nhằm phân biệt lỗi tái phát với những hư hỏng mới phát sinh ở các khối khác của UPS.
CNCRITECH cũng lưu ý rằng UPS có nhiều khối mạch hoạt động liên kết với nhau. Vì vậy, những lỗi mới phát sinh ở ắc quy, tải bên ngoài, nguồn điện đầu vào, linh kiện hoặc bo mạch không nằm trong hạng mục sửa chữa ban đầu sẽ được kiểm tra và thông báo riêng. Điều này giúp xác định rõ phạm vi trách nhiệm bảo hành và tránh nhầm lẫn giữa lỗi đã sửa với một sự cố khác phát sinh trong quá trình sử dụng.
Trước khi bàn giao, UPS AR-MP3KS 3000W được cấp nguồn, kiểm tra điện áp đầu ra và chạy thử trong điều kiện phù hợp. CNCRITECH kiểm tra lại các chức năng liên quan đến hạng mục đã sửa, theo dõi hoạt động của khu vực công suất và xác nhận thiết bị đáp ứng yêu cầu trước khi trả lại cho khách hàng.
Với phương châm sửa đúng nguyên nhân – kiểm tra kỹ trước khi bàn giao – bảo hành rõ ràng, CNCRITECH hướng đến việc giúp khách hàng yên tâm hơn khi đưa UPS AR-MP3KS 3000W trở lại hệ thống. Thời gian và phạm vi bảo hành cụ thể sẽ được xác nhận theo từng trường hợp sửa chữa và linh kiện thực tế sử dụng.
CNCRITECH Nhận Sửa UPS AR-MP3KS 3000W Không Có Điện Áp Đầu Ra Tại Hà Nội Và Các Tỉnh Miền Bắc
CNCRITECH nhận sửa UPS AR-MP3KS 3000W không có điện áp đầu ra cho khách hàng tại Hà Nội và các tỉnh thành khu vực miền Bắc. Với kinh nghiệm sửa chữa thiết bị điện công nghiệp và nguồn điện dự phòng, CNCRITECH tiếp nhận các trường hợp UPS không lên điện áp OUT, mất đầu ra khi chạy điện lưới, không có đầu ra khi sử dụng ắc quy hoặc đầu ra chập chờn, tự ngắt sau khi khởi động.
Khi tiếp nhận UPS, kỹ thuật viên không chỉ kiểm tra tại cổng đầu ra mà tiến hành kiểm tra theo từng khối để xác định vị trí gây mất điện áp. Các khu vực được kiểm tra gồm nguồn AC đầu vào, ắc quy, mạch chỉnh lưu, mạch sạc, DC bus, inverter, IGBT công suất, mạch driver, bo điều khiển, relay, mạch bảo vệ và tầng lọc AC đầu ra. Nếu phát hiện linh kiện hư hỏng, CNCRITECH tiếp tục kiểm tra các mạch liên quan để xác định nguyên nhân trước khi thay thế.
Đối với những bo mạch còn khả năng sửa chữa, CNCRITECH ưu tiên phục hồi bo thay vì thay mới toàn bộ. Linh kiện hư hỏng có thể được thay thế theo đúng thông số, đồng thời xử lý các đường mạch, điểm hàn hoặc khu vực công suất bị ảnh hưởng nếu phù hợp. Sau sửa chữa, UPS được cấp nguồn kiểm tra, đo lại điện áp đầu ra và chạy thử để đánh giá khả năng hoạt động ổn định trước khi bàn giao.
Quy trình làm việc được thực hiện rõ ràng từ tiếp nhận – kiểm tra – xác định nguyên nhân – báo giá – sửa chữa sau khi khách hàng đồng ý – kiểm tra và chạy thử. CNCRITECH không tự ý thay linh kiện hoặc phát sinh hạng mục khi chưa trao đổi với khách hàng. Chi phí được xác định dựa trên tình trạng thực tế và phạm vi sửa chữa của từng UPS.
CNCRITECH nhận sửa UPS AR-MP3KS 3000W và các thiết bị UPS công nghiệp khác tại Hà Nội, Bắc Ninh, Hải Phòng, Hưng Yên, Hải Dương, Vĩnh Phúc và các tỉnh thành miền Bắc. Khách hàng có thể liên hệ khi UPS gặp tình trạng không có điện áp đầu ra, mất nguồn, lỗi mạch công suất, lỗi inverter, lỗi ắc quy, cháy linh kiện hoặc hoạt động không ổn định để được kiểm tra và tư vấn phương án xử lý phù hợp.
