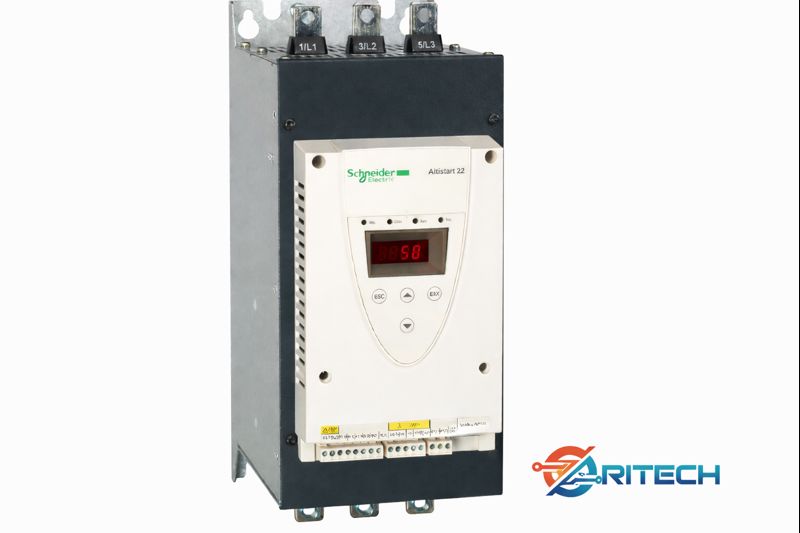

Chuẩn bị trước khi cài đặt khởi động mềm ATS22
Trước khi tiến hành lắp đặt, cần kiểm tra kỹ tình trạng thiết bị để đảm bảo khởi động mềm không bị va đập, móp méo hay hư hỏng trong quá trình vận chuyển. Đây là bước rất quan trọng vì nếu thiết bị bị lỗi cơ học có thể dẫn đến hoạt động không ổn định, cài đặt không chính xác hoặc nguy cơ ngắn mạch, chập điện khi vận hành.
Tiếp theo, cần xác nhận nguồn điện cấp và loại động cơ sử dụng hoàn toàn phù hợp với model khởi động mềm Schneider ATS22 dự kiến lắp đặt. Thông thường, các kỹ thuật viên sẽ tư vấn chi tiết thông số này ngay từ giai đoạn lựa chọn thiết bị.
Ngoài ra, môi trường lắp đặt cũng cần được lưu ý. ATS22 nên được lắp đặt trong phòng điện hoặc tủ điện có thông gió tốt, nhiệt độ môi trường không vượt quá 40°C để đảm bảo thiết bị hoạt động ổn định và bền bỉ.
Xem thêm: Sửa chữa khởi động mềm số 1 Hà Nội
Các bước cài đặt khởi động mềm ATS22
1. Khôi phục cài đặt mặc định của nhà sản xuất
Mặc dù có thể bỏ qua bước này, tuy nhiên để đảm bảo khởi động mềm hoạt động chính xác và không bị ảnh hưởng bởi các thiết lập cũ, khuyến nghị nên reset thiết bị về mặc định trước khi cài đặt.
Thực hiện như sau:
-
Đảm bảo động cơ đang dừng hoàn toàn
-
Nhấn tổ hợp phím để truy cập menu “UtIL”
-
Trong menu UtIL, chọn tham số FCS
-
Nhấn Enter, màn hình hiển thị “Sure”
-
Nhấn Enter lần nữa để xác nhận khôi phục cài đặt gốc của nhà sản xuất
2. Cài đặt các thông số động cơ trên ATS22
Vào menu “ConF”:
-
UIn: Cài đặt điện áp định mức của động cơ
-
In: Cài đặt dòng điện định mức của động cơ
Vào menu “Set”:
-
ILt: Giới hạn dòng tối đa, cài đặt tối đa 350% dòng định mức của ATS22
-
ACC: Thời gian tăng tốc
-
DEC: Thời gian giảm tốc
-
tLS: Thời gian khởi động tối đa cho phép. Nếu động cơ khởi động vượt quá thời gian này, khởi động mềm sẽ báo lỗi (chuẩn bị trước khi cài đặt khởi động mềm ATS22
-
tHP: Cấp bảo vệ quá tải động cơ.
-
Cài đặt 10 cho động cơ Class 10
-
Hoặc 20 cho động cơ Class 20
(Kiểm tra thông tin này trên nhãn động cơ)
-
Vào menu “Adj”:
-
SSC = On: Khởi động mềm tự động tối ưu quá trình tăng tốc và giảm tốc
-
SSC = Off: Khởi động và dừng động cơ theo đúng thời gian cài đặt ACC và DEC
Nên chạy thử cả hai chế độ để đánh giá hiệu quả.
Đối với ứng dụng bơm và quạt, khuyến nghị để SSC = On.
