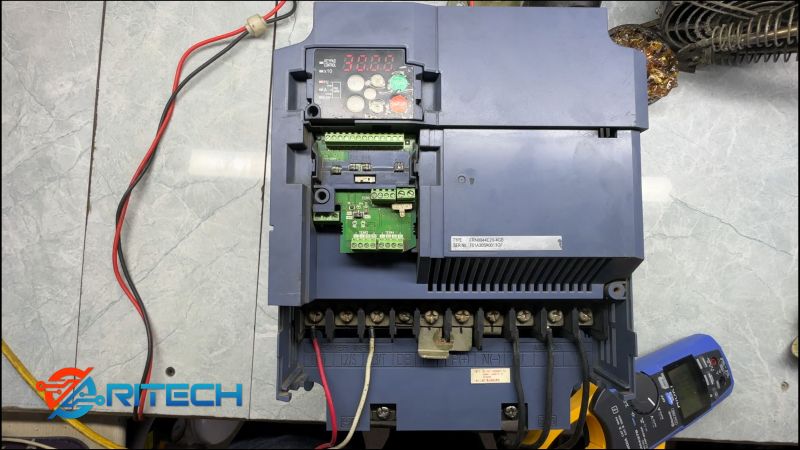

1️⃣ Giới thiệu về biến tần FRN0044E2S-4GB
Biến tần Fuji Electric FRN0044E2S-4GB thuộc dòng FRENIC-E2S, công suất khoảng 4.4 kW – 3 pha 380 V. Đây là dòng biến tần phổ biến trong các xưởng cơ khí và dây chuyền sản xuất vì dễ cài đặt, chạy ổn định và phù hợp nhiều loại động cơ.
Thiết bị thường dùng cho:
• Máy CNC, máy tiện, máy phay
• Spindle máy gỗ
• Băng tải, máy đóng gói
• Quạt – bơm công nghiệp
• Máy dệt, máy nhựa
Khi biến tần lỗi OC3, máy thường dừng đột ngột, gây gián đoạn sản xuất.

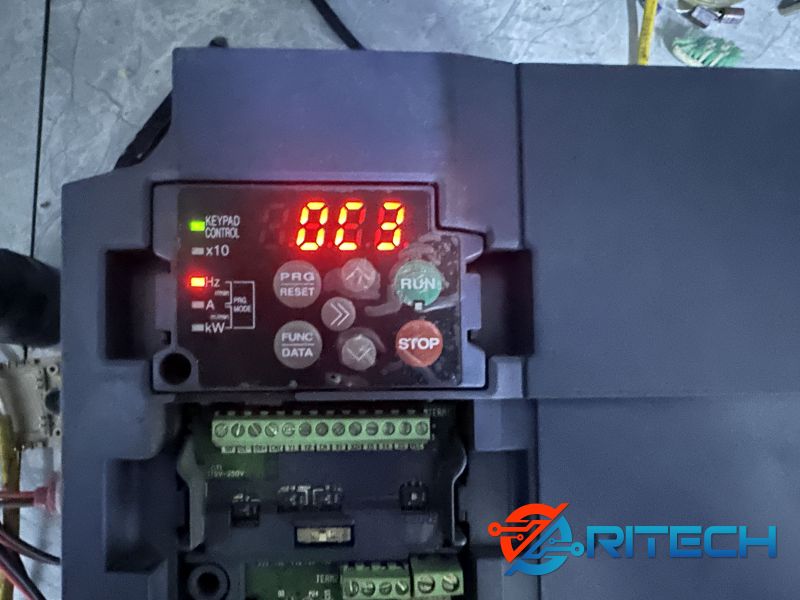

2️⃣ Lỗi OC3 là gì?
Lỗi OC3 (Overcurrent during constant speed) nghĩa là biến tần phát hiện quá dòng khi đang chạy ổn định.
Hiểu đơn giản: dòng điện motor vượt ngưỡng an toàn → biến tần tự ngắt để bảo vệ.
Lỗi này thường xảy ra sau vài phút chạy hoặc khi máy đang tải nặng.
3️⃣ Nguyên nhân phổ biến gây lỗi OC3 (quá dòng khi đang chạy)
Lỗi OC3 không phải tự nhiên xuất hiện. Trong thực tế sửa chữa tại CNCRITECH, OC3 thường xuất phát từ 4 nhóm nguyên nhân chính: cơ khí – điện – cài đặt – hỏng linh kiện bên trong biến tần. Hiểu rõ từng nhóm giúp tránh sửa sai và tránh hỏng lại.
1. Motor hoặc tải cơ khí bị kẹt – quá tải thật sự
Đây là nguyên nhân gặp nhiều nhất.
Khi motor quay mà gặp lực cản lớn bất thường, dòng điện tăng mạnh để kéo tải → biến tần phát hiện quá dòng và báo OC3.
Các trường hợp thực tế:
• Bạc đạn motor khô dầu hoặc vỡ bi
• Dao CNC gãy, kẹt phôi
• Trục vít me bị lệch, cứng
• Băng tải kẹt hàng hoặc lệch dây
• Hộp số thiếu dầu hoặc mòn bánh răng
Nhiều khách hàng reset rồi chạy tiếp. Lúc đó dòng vẫn lớn → IGBT quá nhiệt → cháy công suất.
👉 OC3 lúc này là cảnh báo sớm, không phải lỗi biến tần.
2. Motor chập vòng, rò điện hoặc dây motor hỏng
Motor làm việc lâu năm dễ:
• Chập vòng cuộn dây
• Chạm vỏ do ẩm
• Dây motor tróc vỏ chạm đất
Những lỗi này không phải lúc nào cũng đo ra ngay. Có motor chỉ chập khi nóng.
Khi motor chập nhẹ:
→ dòng tăng
→ biến tần báo OC3
→ tiếp tục chạy sẽ cháy IGBT.
Trường hợp này thay biến tần mới vẫn lỗi.
3. Cài đặt biến tần sai thông số motor
Biến tần cần biết đúng thông số motor để điều khiển.
Nếu cài sai:
• Dòng định mức motor quá thấp
• Thời gian tăng tốc quá ngắn
• Moment boost quá cao
• Điều khiển vector sai thông số
Biến tần ép motor tăng tốc quá nhanh → dòng tăng → OC3.
Ví dụ thực tế:
Motor 7.5kW nhưng cài dòng motor 5kW → chạy tải nặng báo OC3 liên tục.
4. IGBT công suất bị suy yếu hoặc hỏng một pha
IGBT là linh kiện chịu dòng lớn. Sau nhiều năm:
• Tản nhiệt kém
• Quạt hỏng
• Môi trường bụi
IGBT có thể suy giảm.
Khi tải tăng → một pha yếu → dòng lệch → OC3.
Nếu tiếp tục chạy:
→ nổ công suất
→ cháy main điều khiển.
Đây là lỗi CNCRITECH gặp rất nhiều.
5. Driver kích IGBT lỗi
Driver là mạch điều khiển đóng mở IGBT.
Nếu driver lỗi:
• IGBT mở không đủ
• Mở lệch pha
• Mở chậm
Dòng tăng bất thường → OC3. Lỗi này phải đo bằng oscilloscope mới phát hiện được.
6. Mạch đo dòng bị sai
Biến tần đo dòng qua:
• Điện trở shunt
• Hall sensor
• IC khuếch đại dòng
Nếu mạch này sai: Biến tần nghĩ dòng cao dù motor bình thường → OC3. Nhiều trường hợp thay IGBT không hết lỗi vì nguyên nhân là main.
7. Điện áp nhà xưởng không ổn định
Các tình huống thường gặp:
• Mất pha đột ngột
• Điện áp sụt khi máy khác khởi động
• Máy hàn điện gần đó
• Nguồn yếu cuối ca
Khi điện áp thấp, biến tần phải tăng dòng để giữ moment → OC3.
8. Nhiệt độ cao – quạt tản nhiệt hỏng
Quạt hỏng hoặc tản nhiệt bám bụi làm IGBT nóng.
IGBT nóng → điện trở tăng → dòng tăng → OC3.
Nhiều máy chạy vài phút mới lỗi chính vì nhiệt độ.
9. Khách reset nhiều lần khi đang lỗi
Đây là nguyên nhân gây cháy nặng.
Biến tần đã báo OC3 nghĩa là đang quá dòng. Nếu vẫn bật lại:
→ dòng tiếp tục tăng
→ IGBT nổ
→ cháy cả main.
CNCRITECH gặp nhiều ca như vậy.
10. Lỗi phối hợp giữa biến tần và motor
Ví dụ:
• Motor công suất lớn hơn biến tần
• Motor đặc biệt tải nặng
• Motor quấn lại sai
Biến tần không chịu nổi dòng → OC3.
4️⃣ CNCRITECH xử lý lỗi OC3 trên FRN0044E2S-4GB như thế nào?
Lỗi OC3 không thể chỉ “thay IGBT rồi chạy lại”. Nếu không tìm đúng nguyên nhân, biến tần sẽ hỏng lại hoặc cháy nặng hơn. Vì vậy tại CNCRITECH, mỗi thiết bị đều được kiểm tra theo quy trình kỹ thuật chi tiết dưới đây.
✔ Bước 1 – Kiểm tra tổng thể trước khi cấp điện
Biến tần được kiểm tra kỹ từ ngoài vào trong, tuyệt đối không cấp điện ngay để tránh cháy lan.
Kỹ thuật viên kiểm tra:
• Quan sát dấu cháy nổ, phồng tụ, nứt IGBT
• Kiểm tra quạt tản nhiệt, bụi bẩn, ẩm mốc
• Đo cách điện bus DC – mass
• Đo cầu diode chỉnh lưu
• Đo từng IGBT bằng đồng hồ chuyên dụng
• Kiểm tra mạch driver kích
• Kiểm tra main điều khiển và mạch đo dòng
👉 Mục tiêu: xác định OC3 do công suất, do motor hay do main.
Khách được báo rõ tình trạng trước khi sửa.
✔ Bước 2 – Kiểm tra motor và tải nếu khách gửi kèm
OC3 thường do motor hoặc cơ khí.
CNCRITECH đo:
• Điện trở 3 pha motor
• Cách điện vỏ motor
• Kiểm tra rò dây motor
• Kiểm tra bạc đạn, quay tay trục motor
Nếu motor kẹt hoặc chập → báo khách trước khi sửa biến tần.
✔ Bước 3 – Sửa tầng công suất
Nếu phát hiện IGBT yếu hoặc chập:
• Thay module IGBT đúng mã – đúng dòng – đúng điện áp
• Thay diode chỉnh lưu nếu yếu
• Thay tụ DC bus nếu ESR cao
• Kiểm tra điện trở shunt đo dòng
• Kiểm tra mạch snubber chống quá áp
Sau khi thay, đo lại toàn bộ trước khi cấp điện.
Không thay linh kiện tràn lan.
✔ Bước 4 – Sửa mạch driver và main điều khiển
OC3 nhiều khi do mạch điều khiển.
CNCRITECH kiểm tra:
• IC driver kích IGBT
• Nguồn ±15V và 5V
• Op-amp đo dòng
• Hall sensor dòng
• ADC trên main
Nếu mạch đọc dòng sai → sửa hoặc thay IC.
Main được vệ sinh và phủ chống ẩm.
✔ Bước 5 – Cấp điện bằng nguồn hạn dòng
Không cấp điện trực tiếp.
Biến tần được chạy qua:
• Biến áp cách ly
• Nguồn hạn dòng
• Bóng đèn bảo vệ
Để kiểm tra an toàn bus DC và driver.
Nếu có dòng bất thường → dừng ngay.

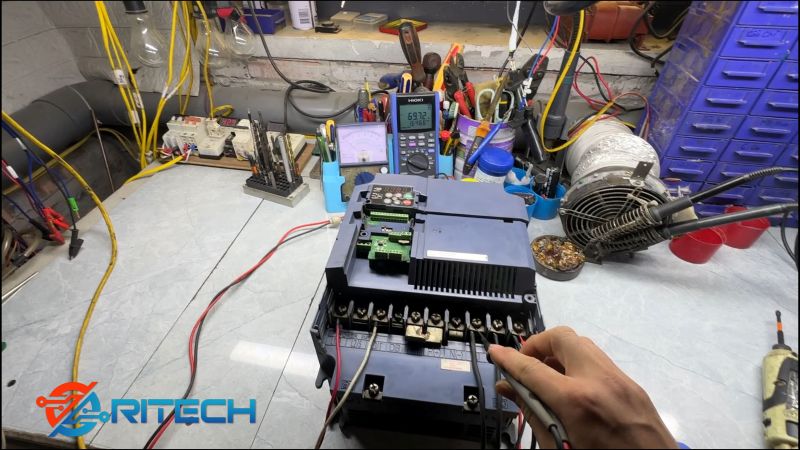

✔ Bước 6 – Đo cân 3 pha điện áp đầu ra
Trước khi lắp motor, CNCRITECH đo kỹ điện áp 3 pha.
Dùng oscilloscope và đồng hồ True RMS đo:
• Điện áp U-V-W
• Độ cân bằng 3 pha
• Dạng sóng PWM
• Độ lệch pha
Nếu 3 pha lệch → kiểm tra lại driver hoặc IGBT.
👉 Chỉ khi 3 pha cân bằng mới lắp motor.

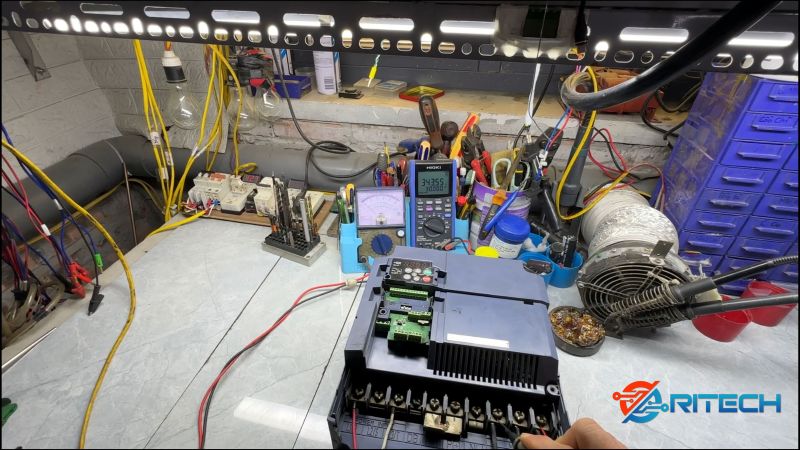

✔ Bước 7 – Chạy thử với motor test
Biến tần được chạy với motor test tại xưởng.
Kỹ thuật viên đo:
• Dòng từng pha
• Nhiệt độ IGBT
• Nhiệt độ tụ DC
• Điện áp bus
• Tiếng ồn motor
Chạy nhiều tốc độ – nhiều thời gian để kiểm tra ổn định.
✔ Bước 8 – Chạy thử có tải
Nếu có điều kiện, biến tần được test tải mô phỏng.
Mục đích:
• Kiểm tra OC3 có lặp lại không
• Kiểm tra moment khi tải nặng
• Kiểm tra tăng tốc – giảm tốc
Chỉ khi ổn định mới bàn giao.
✔ Bước 9 – Kiểm tra lại sau khi chạy nóng
Nhiều lỗi chỉ xuất hiện khi nóng.
CNCRITECH chạy máy 30–60 phút rồi đo lại:
• Dòng
• Nhiệt độ
• Điện áp 3 pha
Đảm bảo máy không lỗi khi nhiệt độ tăng.
✔ Bước 10 – Báo cáo rõ cho khách hàng
Sau khi sửa, khách nhận được:
• Video test máy
• Thông số dòng – áp đo được
• Nguyên nhân gây lỗi OC3
• Hướng dẫn tránh hỏng lại
Ví dụ:
• Kiểm tra bạc đạn motor
• Không reset liên tục khi lỗi
• Vệ sinh tủ điện
• Kiểm tra điện áp nhà xưởng
✔ Vì sao CNCRITECH phải làm kỹ như vậy?
Vì OC3 có thể do nhiều nguyên nhân cùng lúc. Nếu chỉ thay IGBT mà không đo cân 3 pha hoặc không test tải, biến tần có thể cháy lại sau vài ngày.
Quy trình kiểm tra kỹ giúp:
• Máy chạy ổn định lâu dài
• Tránh sửa đi sửa lại
• Tiết kiệm chi phí cho khách
• Giảm rủi ro cháy lan
5️⃣ Vì sao nên sửa thay vì mua mới?
Nhiều biến tần OC3 chỉ hỏng một phần như IGBT hoặc mạch đo dòng. Nếu sửa đúng, chi phí thấp hơn nhiều so với mua mới.
Ngoài ra, biến tần cũ đã cài sẵn thông số máy. Khi thay mới phải cài lại, dễ sai tham số, mất thời gian sản xuất.
CNCRITECH luôn kiểm tra trước để tư vấn phương án hợp lý nhất cho khách.
6️⃣ Kinh nghiệm đội ngũ kỹ thuật tại CNCRITECH
Sửa lỗi OC3 – quá dòng và các lỗi nặng dòng Fuji – Phục vụ toàn miền Bắc
Khi khách hàng lựa chọn nơi sửa biến tần, điều quan trọng không chỉ là sửa được, mà là đã từng xử lý nhiều ca tương tự hay chưa. Với các dòng của Fuji Electric, đặc biệt dòng FRENIC như FRN0044E2S-4GB, đội ngũ CNCRITECH đã có nhiều năm xử lý thực tế tại xưởng và tại nhà máy.
✔ Kinh nghiệm thực tế với dòng biến tần Fuji
CNCRITECH đã sửa nhiều lỗi tương tự OC3 trên các dòng Fuji như:
• FRENIC-E2S lỗi OC1, OC2, OC3
• FRENIC-MEGA lỗi quá dòng khi tăng tốc
• FRENIC-Ace lỗi cháy công suất
• Lỗi mất pha, nổ tụ, chết nguồn xung
• Lỗi driver kích IGBT
• Lỗi main đọc sai dòng
Có những trường hợp:
• OC3 do IGBT suy yếu sau nhiều năm
• OC3 do motor chập vòng nhưng khách không phát hiện
• OC3 do mạch đo dòng trên main sai giá trị
• OC3 do tụ DC bus lão hóa gây ripple cao
Nhiều thiết bị khách nghĩ phải thay mới, nhưng sau khi kiểm tra kỹ và xử lý đúng nguyên nhân, máy vẫn chạy ổn định lâu dài.
✔ Đội ngũ kỹ thuật có kinh nghiệm thực chiến
CNCRITECH không chỉ sửa trên bàn test mà có kinh nghiệm thực tế từ:
• Xưởng cơ khí CNC
• Xưởng gỗ – spindle tốc độ cao
• Nhà máy bao bì – in ấn
• Nhà máy nhựa – ép phun
• Hệ thống băng tải – dây chuyền sản xuất
Việc từng làm việc trực tiếp tại môi trường sản xuất giúp kỹ thuật viên hiểu:
• OC3 do tải thật sự hay do điện
• Khi nào nên sửa, khi nào nên thay
• Cách tư vấn khách để tránh cháy lại
Không chỉ sửa linh kiện, mà còn phân tích nguyên nhân gốc.
✔ Độ phủ sóng toàn miền Bắc
CNCRITECH tiếp nhận và sửa chữa thiết bị từ nhiều tỉnh thành phía Bắc như:
• Hà Nội
• Bắc Ninh
• Bắc Giang
• Hải Phòng
• Hải Dương
• Hưng Yên
• Vĩnh Phúc
• Thái Nguyên
• Nam Định
• Quảng Ninh
• Ninh Bình
Khách hàng ở xa có thể gửi thiết bị qua xe tuyến, chuyển phát hoặc nhà xe. CNCRITECH hỗ trợ tư vấn kỹ từ xa trước khi khách quyết định gửi máy.
✔ Hỗ trợ khách hàng ở xa nhiệt tình – minh bạch
Với khách ở tỉnh xa, quy trình làm việc rõ ràng:
• Hướng dẫn kiểm tra sơ bộ trước khi gửi
• Tư vấn qua điện thoại hoặc video call
• Báo tình trạng sau khi kiểm tra
• Chỉ sửa khi khách đồng ý
• Gửi video test trước khi giao
Nếu thiết bị quá nặng, chi phí sửa không hợp lý, CNCRITECH sẽ tư vấn thẳng để khách cân nhắc thay mới, tránh tốn tiền không cần thiết.
✔ Giá cả phải chăng – tối ưu chi phí cho khách
CNCRITECH luôn hướng đến:
• Sửa đúng phần hỏng
• Không thay linh kiện dư thừa
• Không báo giá mập mờ
• Không giữ máy lâu không lý do
Mục tiêu là giúp khách:
• Khôi phục sản xuất nhanh
• Giảm thời gian dừng máy
• Tiết kiệm chi phí so với mua mới
✔ Phương châm làm việc
CNCRITECH làm việc theo nguyên tắc:
👉 Kiểm tra kỹ – tìm đúng nguyên nhân – sửa triệt để – test kỹ trước khi giao.
Với các lỗi OC3 của Fuji, điều quan trọng không chỉ là thay linh kiện mà là đảm bảo:
• 3 pha đầu ra cân bằng
• Dòng chạy ổn định
• Không phát sinh lỗi khi nóng
• Không lặp lại sau vài ngày vận hành
Mỗi thiết bị chạy ổn định sau sửa chính là uy tín của CNCRITECH trên toàn miền Bắc.
