Biến tần ABB ACS550-01-072A-4 là dòng biến tần công nghiệp được sử dụng phổ biến trong các hệ thống điều khiển động cơ, quạt, bơm, HVAC và nhiều dây chuyền sản xuất. Sau thời gian dài vận hành, thiết bị có thể phát sinh các sự cố liên quan đến mạch công suất, IGBT, mạch điều khiển, mạch đo dòng hoặc hệ thống dây dẫn động cơ. Trong đó, mất pha đầu ra là một sự cố cần được kiểm tra sớm để tránh ảnh hưởng đến động cơ và quá trình vận hành của máy. Theo tài liệu ABB, lỗi MOTOR PHASE trên ACS550 liên quan đến việc một pha trong mạch động cơ bị mất; nguyên nhân có thể nằm ở động cơ, cáp động cơ, relay nhiệt hoặc chính bên trong biến tần.
Với kinh nghiệm chuyên sửa chữa biến tần, servo và khởi động mềm, CNCRITECH tiếp nhận kiểm tra và sửa chữa các dòng biến tần ABB thông dụng như ACS550. Khi gặp trường hợp ACS550-01-072A-4 mất pha đầu ra, kỹ thuật viên không chỉ kiểm tra phần đầu ra mà còn tiến hành kiểm tra toàn bộ mạch công suất, IGBT, mạch driver, mạch đo dòng và bo điều khiển để xác định chính xác nguyên nhân gây sự cố. Đối với các trường hợp hư hỏng nặng, thiết bị có thể xuất hiện tình trạng mất một pha U/V/W, điện áp đầu ra không cân bằng, động cơ rung hoặc không thể chạy ổn định. CNCRITECH sẽ tiến hành đo kiểm từng khối chức năng, xác định linh kiện hư hỏng và đưa ra phương án sửa chữa phù hợp thay vì thay thế toàn bộ biến tần.
Sau khi sửa chữa, ACS550-01-072A-4 được kiểm tra lại các thông số quan trọng và chạy thử để đánh giá khả năng tạo điện áp đầu ra trên cả ba pha trước khi bàn giao. Mục tiêu là giúp thiết bị hoạt động ổn định, hạn chế lỗi tái diễn và giảm chi phí so với việc thay mới biến tần. CNCRITECH cũng có kinh nghiệm sửa chữa các thiết bị tự động hóa công nghiệp tại Hà Nội và khu vực miền Bắc, với khả năng hỗ trợ kiểm tra tại hiện trường đối với những hệ thống cần xử lý nhanh.

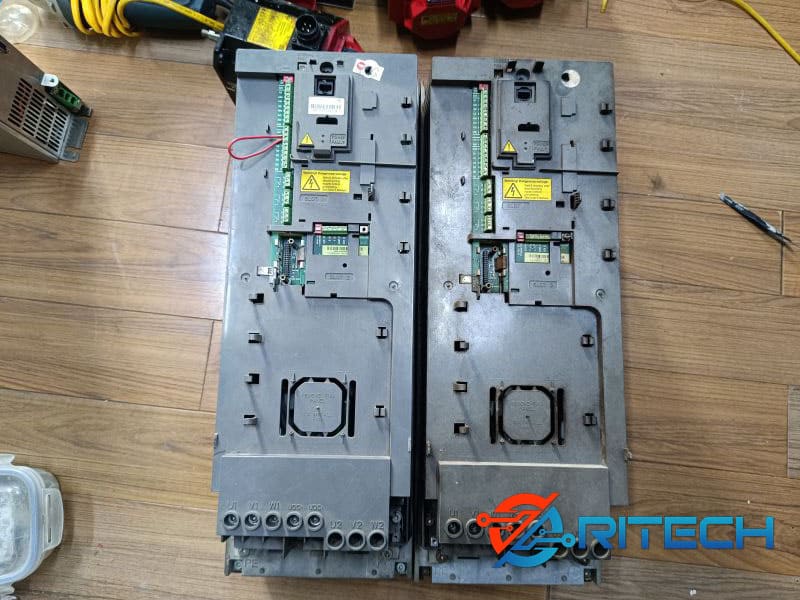

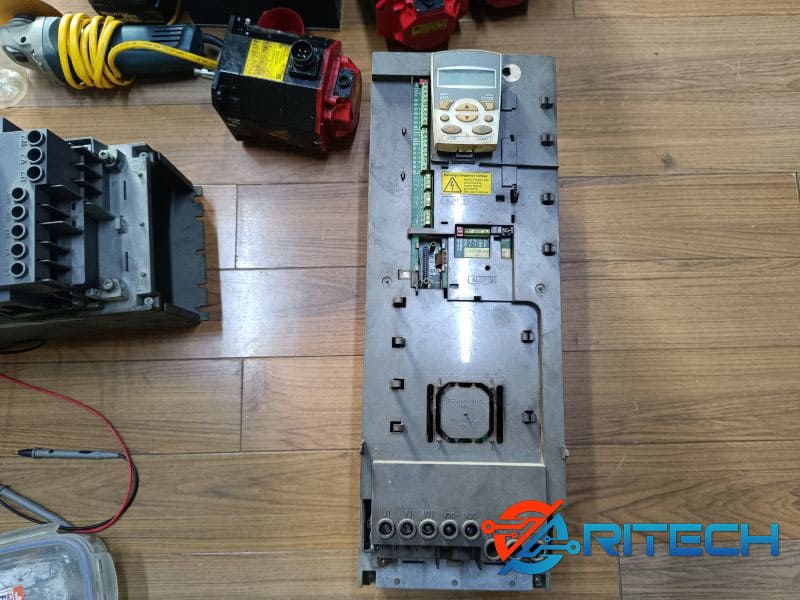

Tổng Quan Về Biến Tần ABB ACS550-01-072A-4
ABB ACS550-01-072A-4 là biến tần thuộc dòng ACS550 của ABB, được thiết kế để điều khiển tốc độ và mô-men của động cơ xoay chiều ba pha trong nhiều ứng dụng công nghiệp. Model này có dòng định mức 72A, sử dụng nguồn 380–480V, vỏ bảo vệ IP21 và thuộc kích thước khung R4. Theo thông số của ABB, ACS550-01-072A-4 phù hợp với mức công suất thông dụng khoảng 37kW ở chế độ tải thông thường.
Dòng ACS550 được ABB phát triển theo hướng dễ lắp đặt, cài đặt và vận hành, phù hợp với các ứng dụng điều khiển động cơ phổ biến như bơm, quạt, máy nén khí, HVAC, băng tải và các hệ thống máy móc công nghiệp. Đây cũng là một trong những dòng biến tần đa năng được sử dụng rộng rãi trong các hệ thống tự động hóa và điều khiển động cơ.

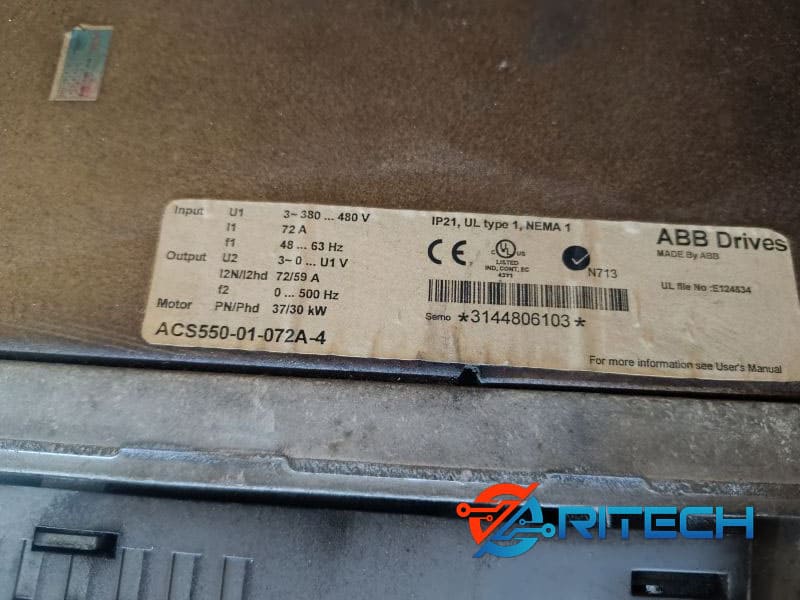

Thông Số Cơ Bản Của ACS550-01-072A-4
| Thông số | Giá trị |
|---|---|
| Thương hiệu | ABB |
| Series | ACS550 |
| Model | ACS550-01-072A-4 |
| Điện áp nguồn | 380–480V AC, 3 pha |
| Dòng định mức | 72A |
| Công suất thông thường | 37kW / 50HP |
| Cấp bảo vệ | IP21 |
| Kích thước khung | R4 |
| Kiểu điều khiển | V/f và Sensorless Vector |
| Ứng dụng | Bơm, quạt, HVAC, máy nén, máy móc công nghiệp |
ACS550-01-072A-4 có khả năng điều khiển động cơ thông qua việc biến đổi nguồn điện xoay chiều cố định thành nguồn điện có tần số và điện áp thay đổi. Nhờ đó, tốc độ động cơ có thể được điều chỉnh phù hợp với yêu cầu của từng hệ thống, đồng thời hỗ trợ tiết kiệm năng lượng trong các ứng dụng tải biến thiên như quạt và bơm.
Đối với một biến tần công suất 37kW – 72A, khối công suất và hệ thống làm mát bên trong đóng vai trò đặc biệt quan trọng. Các linh kiện như IGBT công suất, mạch driver, tụ DC bus, diode chỉnh lưu, mạch đo dòng và bo điều khiển phải hoạt động ổn định để đảm bảo biến tần tạo ra điện áp ba pha cân bằng ở đầu ra.
Trong quá trình sử dụng lâu dài, ACS550-01-072A-4 có thể gặp các sự cố như mất pha đầu ra, mất cân bằng điện áp U-V-W, lỗi IGBT, lỗi quá dòng, quá áp, quá nhiệt, lỗi nguồn hoặc hư hỏng bo điều khiển. Đặc biệt, khi biến tần có hiện tượng mất một pha đầu ra, cần kiểm tra cả khối công suất bên trong lẫn động cơ, cáp và hệ thống đấu nối để xác định chính xác nguyên nhân.
Với trường hợp ACS550-01-072A-4 mất pha đầu ra đang được CNCRITECH tiếp nhận sửa chữa, việc kiểm tra cần tập trung vào IGBT công suất, mạch driver, tín hiệu điều khiển, mạch phản hồi dòng điện và các đường dẫn công suất U/V/W. Xác định đúng vị trí hư hỏng ngay từ đầu sẽ giúp quá trình sửa chữa hiệu quả hơn và hạn chế tình trạng lỗi tái diễn sau khi thiết bị được đưa trở lại vận hành.
Sự Cố Thực Tế Biến Tần ABB ACS550-01-072A-4 Bị Mất Pha Đầu Ra Được CNCRITECH Tiếp Nhận

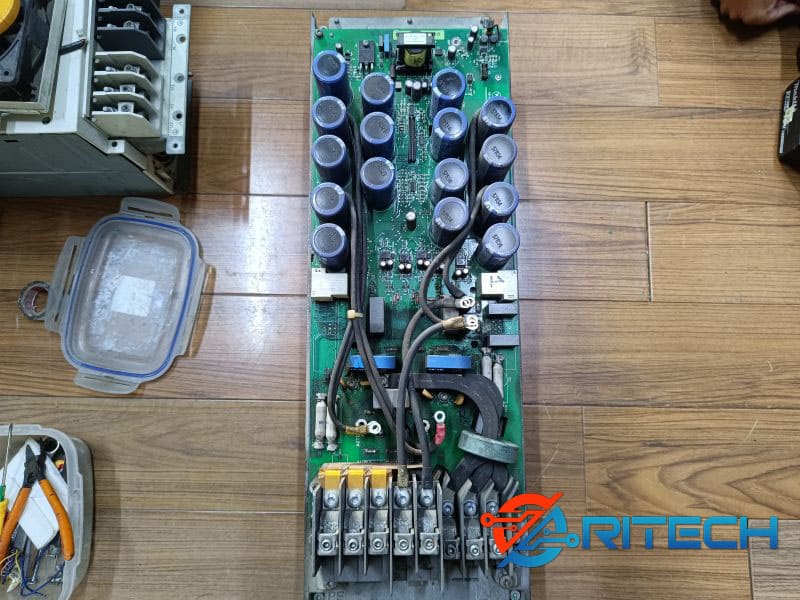

Trong thực tế sửa chữa, CNCRITECH tiếp nhận một biến tần ABB ACS550-01-072A-4 gặp sự cố mất 1 pha đầu ra. Khi kiểm tra tình trạng vận hành, biến tần vẫn có thể lên nguồn và thực hiện các chức năng điều khiển cơ bản nhưng điện áp đầu ra giữa ba pha U – V – W không còn đầy đủ, một pha không xuất ra điện áp như bình thường.
Hiện tượng này khiến động cơ không thể vận hành ổn định. Khi cấp lệnh chạy, động cơ có thể không khởi động, rung mạnh hoặc dòng điện giữa các pha bị mất cân bằng. Nếu tiếp tục vận hành trong tình trạng mất pha, động cơ có nguy cơ phát sinh dòng điện bất thường và tăng nhiệt, đồng thời có thể gây thêm áp lực lên khối công suất của biến tần.
Với trường hợp ACS550-01-072A-4 được CNCRITECH tiếp nhận, kỹ thuật viên tiến hành kiểm tra lần lượt điện áp đầu ra tại các cặp U-V, V-W và W-U để xác định chính xác pha bị mất. Sau đó tiếp tục kiểm tra khối công suất, IGBT, mạch driver và các đường tín hiệu điều khiển liên quan đến pha đầu ra bị lỗi.
Việc kiểm tra được thực hiện theo từng khối thay vì chỉ đo điện áp đầu ra, bởi hiện tượng mất một pha có thể xuất phát từ nhiều nguyên nhân khác nhau. Có trường hợp do IGBT công suất bị hỏng, nhưng cũng có thể liên quan đến mạch driver không tạo xung điều khiển, đường mạch công suất bị lỗi hoặc mạch phản hồi phát hiện dòng hoạt động bất thường.
Sau khi xác định được nguyên nhân, CNCRITECH tiến hành sửa chữa phần hư hỏng và kiểm tra lại toàn bộ ba pha đầu ra. Biến tần được chạy thử để đảm bảo điện áp U-V-W cân bằng, khả năng điều khiển động cơ ổn định và không phát sinh thêm cảnh báo trong quá trình vận hành.
Đây là dạng sự cố cần được xử lý sớm, đặc biệt với biến tần công suất lớn như ACS550-01-072A-4, bởi việc tiếp tục vận hành khi mất một pha đầu ra có thể làm ảnh hưởng đến cả biến tần và động cơ. Với kinh nghiệm sửa chữa biến tần ABB, CNCRITECH có thể kiểm tra, xác định nguyên nhân và đưa ra phương án sửa chữa phù hợp, giúp khách hàng tiết kiệm chi phí so với thay mới thiết bị.
Lỗi Mất Pha Đầu Ra Trên ABB ACS550-01-072A-4 Là Gì?
Lỗi mất pha đầu ra trên biến tần ABB ACS550-01-072A-4 là tình trạng điện áp hoặc khả năng cấp dòng ở một trong ba pha đầu ra U, V, W không còn hoạt động bình thường. Khi đó, biến tần không thể cung cấp nguồn ba pha cân bằng cho động cơ, dẫn đến động cơ có thể không khởi động, chạy yếu, rung hoặc phát sinh dòng điện không cân bằng.
Trong tài liệu hướng dẫn ACS550, ABB xác định Fault 34 – MOTOR PHASE là lỗi trong mạch động cơ khi một pha của động cơ bị mất. ABB hướng dẫn kiểm tra động cơ, cáp động cơ, relay nhiệt nếu có và đồng thời không loại trừ khả năng lỗi bên trong biến tần.
Đối với trường hợp ACS550-01-072A-4 bị mất đúng 1 pha đầu ra mà CNCRITECH tiếp nhận, cần phân biệt rõ lỗi nằm ở biến tần hay phía ngoài biến tần. Không phải mọi trường hợp mất pha đều xuất phát từ IGBT. Cáp động cơ bị đứt, đầu cos lỏng, tiếp điểm kém hoặc bản thân động cơ gặp sự cố cũng có thể khiến hệ thống xuất hiện hiện tượng tương tự.
Nếu nguồn đầu vào của biến tần vẫn đầy đủ, nhưng khi chạy lại xuất hiện tình trạng một pha U, V hoặc W không có điện áp đầu ra, cần tiến hành kiểm tra sâu hơn vào khối công suất. Các khu vực cần kiểm tra gồm IGBT công suất, mạch driver IGBT, tín hiệu điều khiển, mạch đo dòng và đường mạch đầu ra. Đây là những bộ phận có thể khiến một pha không được điều khiển hoặc không tạo ra điện áp đầu ra đúng yêu cầu.
Việc tiếp tục vận hành động cơ khi biến tần bị mất một pha đầu ra là không nên, bởi tình trạng mất cân bằng có thể làm dòng điện các pha tăng bất thường, khiến động cơ nóng lên và tạo thêm áp lực cho khối công suất của biến tần.
Tại CNCRITECH, với trường hợp ABB ACS550-01-072A-4 mất 1 pha đầu ra, kỹ thuật viên sẽ tiến hành đo kiểm riêng từng pha U-V, V-W, W-U, sau đó khoanh vùng từ đầu ra đến IGBT, driver và bo điều khiển. Sau khi xác định chính xác linh kiện hoặc mạch gây lỗi, thiết bị mới được đưa ra phương án sửa chữa phù hợp nhằm đảm bảo cả ba pha đầu ra hoạt động ổn định trước khi bàn giao.
Nguyên Nhân Khiến Biến Tần ACS550-01-072A-4 Bị Mất Pha Đầu Ra
Tình trạng ACS550-01-072A-4 bị mất 1 pha đầu ra có thể xuất phát từ nhiều nguyên nhân khác nhau, không nhất thiết chỉ do khối công suất. Theo tài liệu của ABB, lỗi MOTOR PHASE xảy ra khi một pha trong mạch động cơ bị mất và cần kiểm tra cả động cơ, cáp động cơ, relay nhiệt nếu có cũng như khả năng hư hỏng bên trong biến tần.

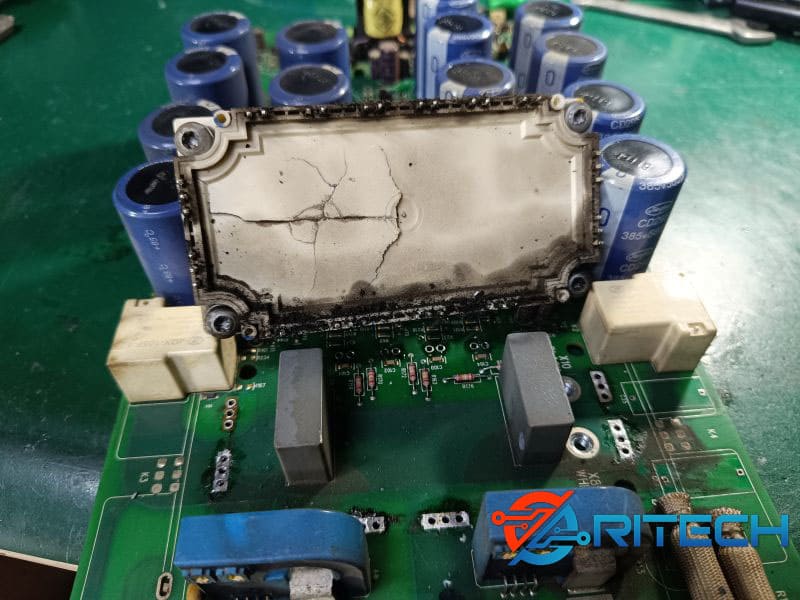

Hỏng IGBT Công Suất Ở Một Pha Đầu Ra
Đây là một trong những nguyên nhân cần đặc biệt kiểm tra khi biến tần thực tế bị mất đúng một pha U, V hoặc W. IGBT đảm nhiệm việc đóng cắt nguồn DC bus để tạo điện áp xoay chiều ở đầu ra. Nếu một linh kiện IGBT bị chập, hở hoặc suy giảm nghiêm trọng, một nhánh công suất có thể không hoạt động bình thường, dẫn đến điện áp đầu ra giữa các pha bị mất cân bằng.
Hỏng Mạch Driver Điều Khiển IGBT
Ngay cả khi IGBT công suất vẫn còn tốt, mạch driver bị lỗi cũng có thể khiến IGBT của một nhánh không nhận được tín hiệu điều khiển chính xác. Các linh kiện trên driver bị hỏng, mất nguồn điều khiển hoặc tín hiệu kích bất thường đều có thể khiến một pha đầu ra không được tạo đúng dạng sóng.
Lỗi Mạch Đo Dòng Hoặc Mạch Phản Hồi
ACS550 sử dụng các mạch đo lường và phản hồi để giám sát dòng điện cũng như trạng thái hoạt động của biến tần. Nếu mạch đo dòng hoặc đường phản hồi gặp vấn đề, biến tần có thể phát hiện thông số bất thường và ngừng điều khiển một cách chính xác. ABB cũng liệt kê lỗi CURR MEAS trong nhóm lỗi nội bộ của ACS550.
Hư Hỏng Đường Mạch Công Suất Đầu Ra
Các đường dẫn công suất từ khối IGBT đến terminal U, V, W cũng cần được kiểm tra. Sau thời gian dài vận hành với dòng tải lớn, điểm tiếp xúc kém, mối nối bị nóng hoặc đường mạch bị hư hỏng có thể khiến một pha không truyền được công suất ra động cơ.
Cáp Động Cơ Hoặc Đầu Đấu Nối Bị Hỏng
Không phải trường hợp mất pha nào cũng do biến tần. Cáp từ biến tần đến động cơ có thể bị đứt, lỏng đầu cos hoặc tiếp xúc kém tại terminal. Tài liệu ABB cũng yêu cầu kiểm tra mạch động cơ và cáp động cơ khi xuất hiện lỗi MOTOR PHASE.
Động Cơ Bị Sự Cố
Cuộn dây động cơ bị đứt, chạm chập hoặc cách điện suy giảm cũng có thể khiến hệ thống xuất hiện hiện tượng mất pha hoặc dòng điện không cân bằng. Vì vậy, khi sửa chữa ACS550-01-072A-4, CNCRITECH cần kiểm tra cả động cơ và cáp trước khi kết luận lỗi nằm bên trong biến tần.
Điểm Đấu Nối Bị Lỏng Hoặc Cháy
Đối với biến tần công suất lớn, các đầu nối công suất phải đảm bảo tiếp xúc tốt. Nếu terminal U, V hoặc W bị lỏng, oxy hóa hoặc phát nhiệt trong thời gian dài, điện trở tiếp xúc tăng cao có thể gây sụt áp và làm mất khả năng cấp điện ổn định cho một pha.
Nguồn Điện Và Điều Kiện Vận Hành Bất Thường
Chất lượng nguồn điện, nhiệt độ trong tủ điện, bụi bẩn và khả năng làm mát cũng ảnh hưởng đến độ bền của khối công suất. ABB lưu ý các vấn đề về nhiệt độ, luồng gió và quạt làm mát có thể liên quan đến tình trạng quá nhiệt của các linh kiện công suất trên các dòng drive ABB.
Với trường hợp ABB ACS550-01-072A-4 mất 1 pha đầu ra được CNCRITECH tiếp nhận, kỹ thuật viên cần kiểm tra lần lượt từ động cơ → cáp đầu ra → terminal U/V/W → IGBT → mạch driver → mạch đo dòng và bo điều khiển. Cách kiểm tra theo từng khối giúp xác định đúng nguyên nhân, tránh thay IGBT hoặc linh kiện công suất khi lỗi thực tế lại nằm ở phần điều khiển hoặc hệ thống bên ngoài.
Sau khi xác định được nguyên nhân, CNCRITECH tiến hành sửa chữa phần hư hỏng, kiểm tra lại điện áp và dạng sóng cả ba pha đầu ra, sau đó chạy thử để đảm bảo biến tần tạo đầu ra U-V-W ổn định và cân bằng trước khi bàn giao.
CNCRITECH Kiểm Tra Và Chẩn Đoán Lỗi Mất Pha Đầu Ra Như Thế Nào?
Khi tiếp nhận biến tần ABB ACS550-01-072A-4 bị mất 1 pha đầu ra, CNCRITECH không chỉ kiểm tra tại đầu U, V, W mà tiến hành chẩn đoán theo từng khối để xác định chính xác nguyên nhân. Mục tiêu là phân biệt lỗi xuất phát từ IGBT công suất, mạch driver, mạch đo dòng, bo điều khiển hay hệ thống động cơ bên ngoài.
Trước tiên, kỹ thuật viên kiểm tra tình trạng bên ngoài của biến tần, các đầu đấu nối và nguồn cấp. Sau đó tiến hành đo kiểm đầu ra giữa các cặp U-V, V-W và W-U để xác định chính xác pha bị mất. Nếu xác định một pha không có đầu ra, quá trình kiểm tra sẽ được thực hiện sâu hơn vào khối công suất và mạch điều khiển.
Kiểm Tra IGBT Công Suất Khi Biến Tần ACS550 Bị Mất Pha Đầu Ra
IGBT là bộ phận công suất trực tiếp tham gia tạo điện áp xoay chiều đầu ra cho động cơ. Khi một IGBT hoặc một nhánh công suất bị hỏng, biến tần có thể xuất hiện tình trạng mất một pha hoặc điện áp giữa các pha không cân bằng. CNCRITECH tiến hành kiểm tra từng nhánh IGBT để phát hiện các trường hợp chập, hở, rò hoặc suy giảm bất thường. Đồng thời, kỹ thuật viên kiểm tra đường dẫn công suất từ khối IGBT đến các đầu ra U, V, W nhằm phát hiện điểm tiếp xúc kém hoặc đường mạch bị hư hỏng.
Không chỉ thay thế IGBT khi phát hiện linh kiện hỏng, CNCRITECH còn kiểm tra nguyên nhân khiến IGBT bị sự cố. Nếu chỉ thay IGBT nhưng mạch driver hoặc mạch bảo vệ vẫn còn lỗi, linh kiện mới có thể tiếp tục bị hư khi biến tần hoạt động trở lại.
Kiểm Tra Mạch Driver Và Tín Hiệu Điều Khiển IGBT
Sau khi kiểm tra khối công suất, kỹ thuật viên tiếp tục kiểm tra mạch driver IGBT. Đây là phần tạo và truyền tín hiệu điều khiển đến các IGBT trong từng nhánh công suất. Trường hợp IGBT không hỏng nhưng tín hiệu điều khiển bị mất, yếu hoặc sai lệch, nhánh công suất tương ứng cũng không thể đóng cắt đúng và có thể dẫn đến mất pha đầu ra. CNCRITECH kiểm tra nguồn cấp cho driver, các linh kiện trên mạch kích, đường truyền tín hiệu và tín hiệu điều khiển đến từng nhánh IGBT.
Đặc biệt với trường hợp chỉ mất một pha U, V hoặc W, việc so sánh tín hiệu điều khiển giữa các nhánh giúp kỹ thuật viên nhanh chóng khoanh vùng khu vực bất thường và tránh thay thế linh kiện không cần thiết.
Kiểm Tra Mạch Đo Dòng Và Mạch Phản Hồi Đầu Ra
Mạch đo dòng và phản hồi đóng vai trò quan trọng trong việc giám sát trạng thái hoạt động của biến tần. Nếu tín hiệu phản hồi không chính xác, bo điều khiển có thể nhận diện sai tình trạng dòng điện hoặc không điều khiển khối công suất theo đúng yêu cầu. CNCRITECH kiểm tra các mạch đo dòng, cảm biến, đường tín hiệu phản hồi và các linh kiện liên quan để xác định có sự bất thường hay không. Việc kiểm tra phần phản hồi đặc biệt cần thiết khi biến tần có điện áp đầu ra nhưng dòng điện giữa các pha không cân bằng hoặc thiết bị phát sinh cảnh báo trong quá trình chạy.
Sau khi hoàn thành kiểm tra, CNCRITECH tổng hợp kết quả từ đầu ra U/V/W → IGBT → driver → mạch đo dòng → bo điều khiển để xác định nguyên nhân gốc của hiện tượng mất pha. Thiết bị sau sửa chữa tiếp tục được đo kiểm và chạy thử để đảm bảo cả ba pha đầu ra hoạt động ổn định trước khi bàn giao.

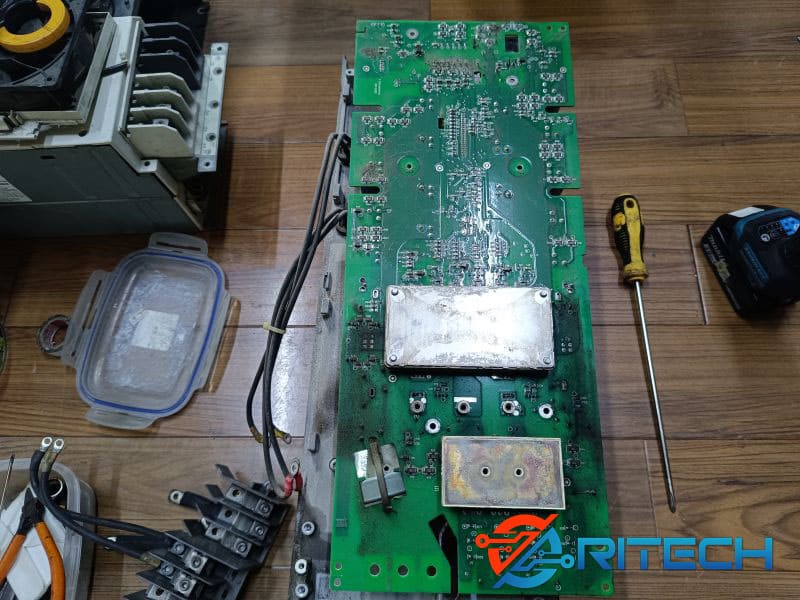

Sửa Chữa IGBT, Mạch Công Suất Và Bo Điều Khiển Biến Tần ACS550
Đối với biến tần ABB ACS550-01-072A-4 bị mất 1 pha đầu ra, việc sửa chữa cần được thực hiện đồng thời trên khối IGBT công suất, mạch công suất và bo điều khiển để đảm bảo xử lý đúng nguyên nhân. CNCRITECH ưu tiên kiểm tra và xác định chính xác vị trí hư hỏng trước khi thay thế linh kiện, tránh tình trạng thay IGBT nhưng lỗi vẫn tái diễn.

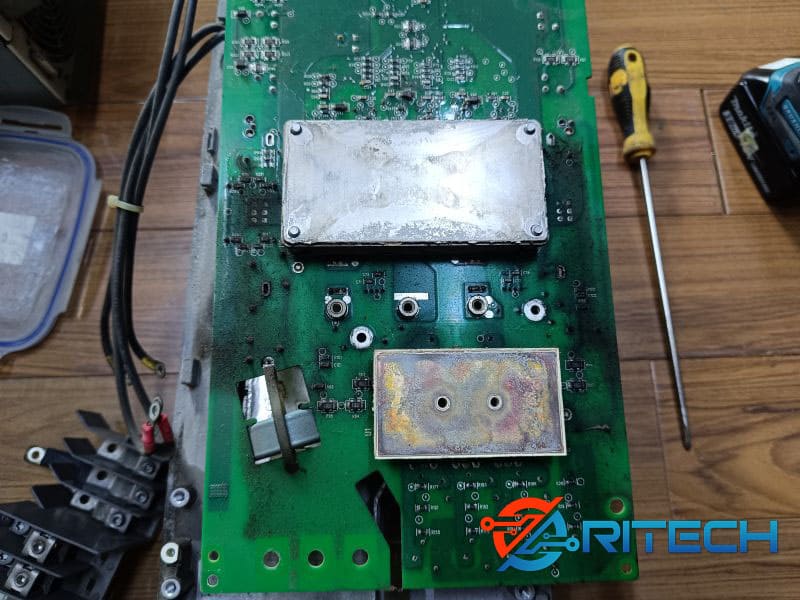

Sửa Chữa IGBT Công Suất Bị Hư Hỏng

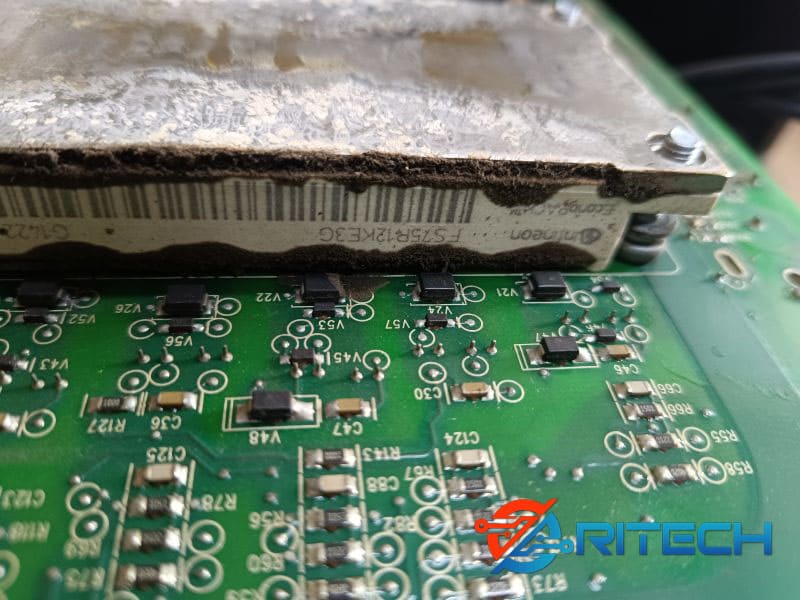

IGBT là linh kiện quan trọng trong khối nghịch lưu của ACS550, đảm nhiệm quá trình đóng cắt nguồn DC để tạo điện áp xoay chiều ba pha U, V, W cấp cho động cơ. Khi IGBT của một nhánh bị chập, hở hoặc hoạt động không bình thường, biến tần có thể xuất hiện hiện tượng mất 1 pha đầu ra.
CNCRITECH tiến hành đo kiểm từng nhánh IGBT để xác định tình trạng linh kiện. Nếu phát hiện IGBT hư hỏng, kỹ thuật viên xử lý thay thế linh kiện phù hợp với thông số của khối công suất, đồng thời kiểm tra các linh kiện liên quan để hạn chế nguy cơ IGBT mới tiếp tục bị hỏng sau khi đưa thiết bị vào vận hành.
Kiểm Tra Và Sửa Chữa Mạch Công Suất
Ngoài IGBT, CNCRITECH kiểm tra toàn bộ đường công suất liên quan đến pha bị mất, bao gồm các điểm kết nối, đường dẫn công suất và các linh kiện nằm trong mạch nghịch lưu.
Các vị trí có dấu hiệu cháy, phát nhiệt, oxy hóa, tiếp xúc kém hoặc suy giảm chất lượng sẽ được kiểm tra và xử lý phù hợp. Đặc biệt với ACS550 công suất lớn, những điểm tiếp xúc không tốt có thể gây phát nhiệt kéo dài và ảnh hưởng đến khả năng truyền công suất ra động cơ.
Sau khi sửa chữa khối công suất, kỹ thuật viên đo kiểm lại từng nhánh để đảm bảo không còn hiện tượng chập hoặc bất thường trước khi cấp nguồn vận hành.

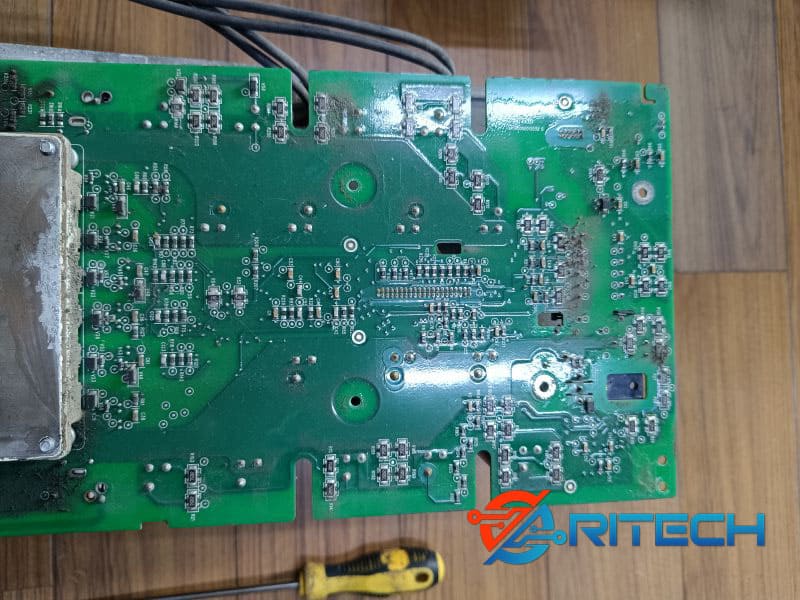

Sửa Chữa Bo Điều Khiển Và Mạch Driver IGBT
Trong trường hợp IGBT vẫn hoạt động tốt nhưng một pha đầu ra không được điều khiển, nguyên nhân có thể nằm ở mạch driver hoặc bo điều khiển. CNCRITECH tiến hành kiểm tra nguồn cấp cho driver, tín hiệu điều khiển và các linh kiện liên quan đến quá trình kích IGBT.
Nếu tín hiệu điều khiển của một nhánh bị mất hoặc sai lệch, kỹ thuật viên sẽ khoanh vùng và sửa chữa phần mạch tương ứng. Việc này giúp khôi phục khả năng điều khiển đồng bộ của các nhánh công suất thay vì chỉ tập trung thay thế linh kiện công suất.
Kiểm Tra Mạch Đo Dòng Sau Khi Sửa Chữa
Sau khi xử lý IGBT và mạch điều khiển, CNCRITECH tiếp tục kiểm tra mạch đo dòng và tín hiệu phản hồi. Đây là bước cần thiết để đảm bảo biến tần nhận đúng thông tin về dòng điện của động cơ và không phát sinh cảnh báo bất thường khi chạy tải.
Đặc biệt với trường hợp trước đó mất một pha đầu ra, kỹ thuật viên sẽ kiểm tra lại sự cân bằng giữa các pha và đánh giá khả năng đáp ứng của hệ thống phản hồi khi biến tần hoạt động.
Chạy Thử Biến Tần ACS550 Sau Khi Sửa Chữa
Sau khi hoàn thành sửa chữa, ACS550 được kiểm tra lại toàn bộ khối công suất và cấp nguồn chạy thử. CNCRITECH đo điện áp đầu ra giữa U-V, V-W và W-U, theo dõi trạng thái hoạt động của biến tần và kiểm tra khả năng điều khiển động cơ.
Thiết bị chỉ được bàn giao khi ba pha đầu ra hoạt động ổn định, không còn hiện tượng mất pha và không phát sinh cảnh báo bất thường trong quá trình chạy thử.
Với kinh nghiệm sửa chữa biến tần, servo và khởi động mềm, CNCRITECH có khả năng xử lý nhiều dạng hư hỏng trên biến tần ABB ACS550, từ IGBT công suất, mạch driver, mạch nguồn, bo điều khiển đến mạch đo dòng, giúp khách hàng có thêm phương án sửa chữa thay vì phải thay mới toàn bộ thiết bị.
Bảng Mã Lỗi ABB ACS550 Thường Gặp Và Hướng Xử Lý
Trong quá trình vận hành, biến tần ABB ACS550-01-072A-4 có thể phát sinh nhiều cảnh báo và mã lỗi liên quan đến nguồn điện, động cơ, khối công suất, bo điều khiển hoặc hệ thống đấu nối. Việc xác định đúng mã lỗi giúp kỹ thuật viên CNCRITECH nhanh chóng khoanh vùng nguyên nhân và lựa chọn phương án sửa chữa phù hợp. ABB cũng phân loại riêng các lỗi như OVERCURRENT, DC OVERVOLT, DEV OVERTEMP, SHORT CIRC, DC UNDERVOLT, SUPPLY PHASE, CURR MEAS, MOTOR PHASE và OUTP WIRING trong hệ thống chẩn đoán của ACS550.
| Mã lỗi | Tên lỗi hiển thị | Nguyên nhân thường gặp | Hướng xử lý tại CNCRITECH |
|---|---|---|---|
| 1 – OVERCURRENT | Quá dòng | Động cơ quá tải, kẹt cơ khí, chạm chập đầu ra hoặc lỗi IGBT | Kiểm tra động cơ, cáp, IGBT và mạch công suất |
| 2 – DC OVERVOLT | Quá áp DC | Điện áp nguồn cao, quá trình giảm tốc gây tăng áp DC Bus | Kiểm tra nguồn, DC Bus và mạch hãm |
| 3 – DEV OVERTEMP | Quá nhiệt biến tần | Quạt làm mát hỏng, bụi bẩn, nhiệt độ tủ cao | Kiểm tra quạt, tản nhiệt và hệ thống thông gió |
| 4 – SHORT CIRC | Ngắn mạch | Chập động cơ, cáp đầu ra hoặc IGBT công suất | Đo cách điện, kiểm tra IGBT và mạch đầu ra |
| 5 – DC UNDERVOLT | Thấp áp DC | Mất nguồn, sụt áp hoặc lỗi mạch chỉnh lưu | Kiểm tra nguồn vào, cầu diode và DC Bus |
| 6 – AI1 LOSS | Mất tín hiệu AI1 | Tín hiệu analog 4–20mA/0–10V bị mất hoặc đấu nối lỗi | Kiểm tra dây tín hiệu và ngõ vào analog |
| 7 – AI2 LOSS | Mất tín hiệu AI2 | Mất hoặc sai tín hiệu điều khiển analog | Kiểm tra tín hiệu và cấu hình tham số |
| 10 – ID RUN FAIL | Chạy nhận dạng động cơ thất bại | Thông số động cơ không phù hợp hoặc động cơ có vấn đề | Kiểm tra thông số motor và thực hiện lại quá trình nhận dạng |
| 11 – MOTOR STALL | Động cơ bị kẹt | Tải cơ khí quá nặng, động cơ không đạt tốc độ yêu cầu | Kiểm tra tải, motor và thông số giới hạn dòng |
| 12 – CB OVERTEMP | Quá nhiệt bo điều khiển | Nhiệt độ bên trong cao, làm mát kém | Kiểm tra quạt, nhiệt độ và bo điều khiển |
| 15 – EARTH FAULT | Chạm đất | Cách điện động cơ/cáp suy giảm hoặc rò xuống đất | Đo cách điện motor, cáp và kiểm tra khối công suất |
| 16 – SUPPLY PHASE | Lỗi pha nguồn | Mất pha hoặc bất thường nguồn đầu vào | Đo điện áp 3 pha và kiểm tra đường cấp nguồn |
| 17 – CURR MEAS | Lỗi đo dòng | Mạch đo dòng hoặc cảm biến dòng bất thường | Kiểm tra cảm biến, mạch đo và bo điều khiển |
| 22 – SUPPLY PHASE | Lỗi pha nguồn | Nguồn đầu vào không ổn định hoặc mất pha | Kiểm tra nguồn và các đầu nối công suất |
| 34 – MOTOR PHASE | Mất pha động cơ | Đứt cáp, lỗi động cơ hoặc lỗi bên trong biến tần | Kiểm tra U/V/W, motor, cáp và khối công suất |
| 35 – OUTPUT WIRING | Lỗi đấu dây đầu ra | Đấu sai nguồn vào/đầu ra hoặc bất thường đường công suất | Kiểm tra toàn bộ đấu nối đầu vào và đầu ra |
ABB xác định Fault 34 – MOTOR PHASE là lỗi liên quan đến mạch động cơ khi một pha bị mất; các hạng mục cần kiểm tra gồm động cơ, cáp động cơ, relay nhiệt nếu có và khả năng lỗi bên trong biến tần. Fault 35 – OUTPUT WIRING liên quan đến đấu nối công suất và có thể xuất hiện khi phát hiện kết nối đầu vào/đầu ra không đúng.
Lỗi Mất Pha Đầu Ra Cần Được Kiểm Tra Đặc Biệt
Trong trường hợp ACS550-01-072A-4 bị mất 1 pha đầu ra, không nên chỉ dựa vào mã lỗi trên màn hình để kết luận ngay IGBT đã hỏng. CNCRITECH cần kiểm tra lần lượt động cơ → cáp → terminal U/V/W → IGBT → mạch driver → mạch đo dòng → bo điều khiển.
Đặc biệt, nếu đo thực tế cho thấy một pha U, V hoặc W không có điện áp đầu ra, kỹ thuật viên sẽ tập trung kiểm tra nhánh IGBT tương ứng và tín hiệu điều khiển của nhánh đó. Cách kiểm tra này giúp phân biệt lỗi phần công suất với lỗi driver hoặc lỗi phản hồi.
CNCRITECH Xử Lý Mã Lỗi ABB ACS550 Như Thế Nào?
CNCRITECH không chỉ thực hiện xóa mã lỗi mà tập trung tìm nguyên nhân gốc gây sự cố. Sau khi xác định vị trí hư hỏng, kỹ thuật viên tiến hành sửa chữa hoặc thay thế linh kiện phù hợp, sau đó kiểm tra lại toàn bộ các khối liên quan.
Đối với ABB ACS550-01-072A-4 mất 1 pha đầu ra, thiết bị được kiểm tra điện áp ba pha, khối IGBT, driver và mạch phản hồi trước khi chạy thử. Sau sửa chữa, biến tần được vận hành kiểm tra để đảm bảo đầu ra U-V-W ổn định và cân bằng, hạn chế nguy cơ lỗi tái diễn khi đưa thiết bị trở lại hệ thống.
Được, mình sẽ bỏ toàn bộ link. Phần này có thể viết lại gọn và tập trung đúng vào năng lực thực tế của CNCRITECH:
Năng Lực Sửa Chữa Biến Tần ABB Của CNCRITECH
CNCRITECH là đơn vị có nhiều năm kinh nghiệm trong lĩnh vực sửa chữa biến tần, servo, khởi động mềm và thiết bị tự động hóa công nghiệp. Với đội ngũ kỹ thuật có kinh nghiệm thực tế trên nhiều dòng biến tần ABB, CNCRITECH có khả năng tiếp nhận và xử lý từ những lỗi vận hành thông thường đến các sự cố liên quan đến IGBT công suất, mạch driver, mạch nguồn, bo điều khiển và mạch đo dòng.
Đối với các dòng biến tần ABB phổ biến như ACS550, ACS355, ACS580, ACS510, ACS880, CNCRITECH có kinh nghiệm kiểm tra và sửa chữa nhiều dạng lỗi khác nhau. Trong đó có các trường hợp biến tần mất pha đầu ra, lỗi IGBT, quá dòng, chạm đất, lỗi mạch đo dòng, lỗi đầu ra và hư hỏng bo điều khiển.
Kinh Nghiệm Sửa Chữa Biến Tần ABB Công Suất Lớn
Đối với những biến tần công suất lớn như ABB ACS550-01-072A-4, quá trình sửa chữa đòi hỏi kỹ thuật viên phải có kinh nghiệm kiểm tra cả phần công suất và phần điều khiển. CNCRITECH tiến hành kiểm tra từng khối để xác định chính xác nguyên nhân thay vì chỉ dựa vào mã lỗi hiển thị trên màn hình.
Đặc biệt với trường hợp ACS550-01-072A-4 mất 1 pha đầu ra, kỹ thuật viên sẽ kiểm tra lần lượt các pha U, V, W, sau đó kiểm tra IGBT, mạch driver, mạch đo dòng và bo điều khiển để xác định vị trí gây lỗi.
Sửa Chữa Ở Cấp Linh Kiện Và Bo Mạch
CNCRITECH có khả năng xử lý nhiều hư hỏng ở cấp linh kiện, giúp khách hàng có thêm phương án sửa chữa thay vì phải thay mới toàn bộ biến tần. Các hạng mục có thể kiểm tra và sửa chữa gồm IGBT công suất, mạch kích IGBT, nguồn xung, tụ DC Bus, mạch đo dòng, relay, bo điều khiển và các đường mạch công suất.
Việc sửa chữa đúng phần hư hỏng giúp tiết kiệm chi phí, đặc biệt đối với những biến tần ABB công suất lớn có giá trị cao.
Kiểm Tra Và Chạy Thử Sau Sửa Chữa
Sau khi hoàn thành sửa chữa, CNCRITECH tiến hành kiểm tra lại các khối chức năng trước khi cấp tải. Đối với biến tần ACS550 bị mất pha đầu ra, kỹ thuật viên kiểm tra điện áp giữa các cặp U-V, V-W và W-U, theo dõi dòng điện và khả năng điều khiển động cơ.
Thiết bị được chạy thử để đánh giá khả năng hoạt động ổn định của khối công suất và hệ thống điều khiển. Chỉ khi biến tần đáp ứng yêu cầu vận hành, không còn hiện tượng mất pha hoặc cảnh báo bất thường, thiết bị mới được bàn giao.
CNCRITECH Nhận Sửa Chữa Biến Tần ABB Tại Hà Nội
Với kinh nghiệm sửa chữa thiết bị tự động hóa công nghiệp, CNCRITECH nhận kiểm tra và sửa chữa các dòng biến tần ABB tại Hà Nội và hỗ trợ khách hàng ở nhiều tỉnh thành khu vực miền Bắc.
Đối với ABB ACS550-01-072A-4 mất 1 pha đầu ra, CNCRITECH hướng đến quy trình kiểm tra chính xác – xác định đúng nguyên nhân – sửa chữa đúng hư hỏng – chạy thử đầy đủ, giúp thiết bị sớm trở lại hoạt động và hạn chế nguy cơ lỗi tái diễn.
CNCRITECH Nhận Sửa Chữa Biến Tần ABB Tận Nơi Tại Hà Nội Và Các Tỉnh Miền Bắc
Khi biến tần ABB ACS550 gặp sự cố trong quá trình vận hành, đặc biệt là các lỗi như mất pha đầu ra, mất nguồn, quá dòng, quá áp, lỗi IGBT hoặc hư hỏng bo mạch, việc kiểm tra và xử lý sớm giúp hạn chế thời gian dừng máy và tránh phát sinh thêm hư hỏng cho động cơ.
CNCRITECH nhận kiểm tra và sửa chữa biến tần ABB tận nơi tại Hà Nội và hỗ trợ khách hàng tại nhiều tỉnh thành khu vực miền Bắc. Với kinh nghiệm sửa chữa biến tần, servo, khởi động mềm và thiết bị tự động hóa công nghiệp, CNCRITECH có thể xử lý nhiều dạng sự cố từ đơn giản đến phức tạp.
CNCRITECH Kiểm Tra Biến Tần ABB Tận Nơi
Đối với các hệ thống đang vận hành tại nhà máy, xưởng sản xuất, hệ thống bơm, quạt, HVAC hoặc dây chuyền tự động hóa, việc tháo biến tần đưa về xưởng có thể làm kéo dài thời gian dừng máy. CNCRITECH có thể hỗ trợ kiểm tra tình trạng thiết bị tại hiện trường, xác định sơ bộ nguyên nhân và đánh giá mức độ hư hỏng.
Kỹ thuật viên tiến hành kiểm tra nguồn cấp, tình trạng đấu nối, động cơ, cáp đầu ra và các thông số vận hành. Với những lỗi có thể xử lý tại chỗ, kỹ thuật viên sẽ tiến hành khắc phục trực tiếp. Đối với các trường hợp hư hỏng sâu như IGBT, mạch driver, bo điều khiển hoặc mạch nguồn, thiết bị có thể được đưa về xưởng để sửa chữa chuyên sâu.
Nhận Sửa Chữa Nhiều Dòng Biến Tần ABB
CNCRITECH nhận sửa chữa nhiều dòng biến tần ABB được sử dụng phổ biến trong công nghiệp như:
- ABB ACS550
- ABB ACS355
- ABB ACS580
- ABB ACS510
- ABB ACS880
- Các dòng biến tần ABB khác theo tình trạng thực tế của thiết bị
Các lỗi thường được CNCRITECH kiểm tra và xử lý gồm mất pha đầu ra U/V/W, không có điện áp đầu ra, lỗi IGBT công suất, hỏng mạch Driver, mất nguồn, quá dòng, quá áp, quá nhiệt, lỗi mạch đo dòng và hư hỏng bo điều khiển.
Kiểm Tra Và Sửa Chữa Lỗi Mất Pha Đầu Ra
Đối với trường hợp ABB ACS550-01-072A-4 mất 1 pha đầu ra, CNCRITECH không kết luận ngay nguyên nhân do IGBT mà tiến hành kiểm tra theo từng khối.
Kỹ thuật viên kiểm tra điện áp giữa các cặp U-V, V-W và W-U, sau đó kiểm tra cáp động cơ, terminal đầu ra, IGBT, mạch driver, mạch đo dòng và bo điều khiển. Cách kiểm tra này giúp xác định chính xác lỗi nằm ở biến tần hay hệ thống bên ngoài.
Hỗ Trợ Sửa Chữa Tại Các Tỉnh Miền Bắc
Ngoài Hà Nội, CNCRITECH hỗ trợ khách hàng tại nhiều tỉnh và khu vực công nghiệp phía Bắc như Bắc Ninh, Bắc Giang, Hưng Yên, Hải Dương, Hải Phòng, Vĩnh Phúc, Thái Nguyên, Hà Nam, Nam Định và các khu vực lân cận.
Việc kiểm tra trực tiếp tại hiện trường giúp kỹ thuật viên đánh giá đồng thời biến tần – động cơ – tải – nguồn điện – hệ thống đấu nối, từ đó hạn chế tình trạng sửa xong biến tần nhưng lỗi lại phát sinh do nguyên nhân nằm ở hệ thống bên ngoài.
Sửa Chữa Chuyên Sâu Biến Tần ABB Tại CNCRITECH
Đối với các thiết bị cần sửa chữa chuyên sâu, CNCRITECH tiến hành kiểm tra tại xưởng với các hạng mục như IGBT công suất, mạch Driver, mạch nguồn, tụ DC Bus, mạch đo dòng, bo điều khiển và đường mạch công suất.
Sau khi hoàn thành sửa chữa, biến tần được đo kiểm, cấp nguồn và chạy thử trước khi bàn giao. Với trường hợp ACS550 bị mất pha đầu ra, kỹ thuật viên kiểm tra lại đầy đủ ba pha U-V-W nhằm đảm bảo điện áp đầu ra ổn định và cân bằng.
