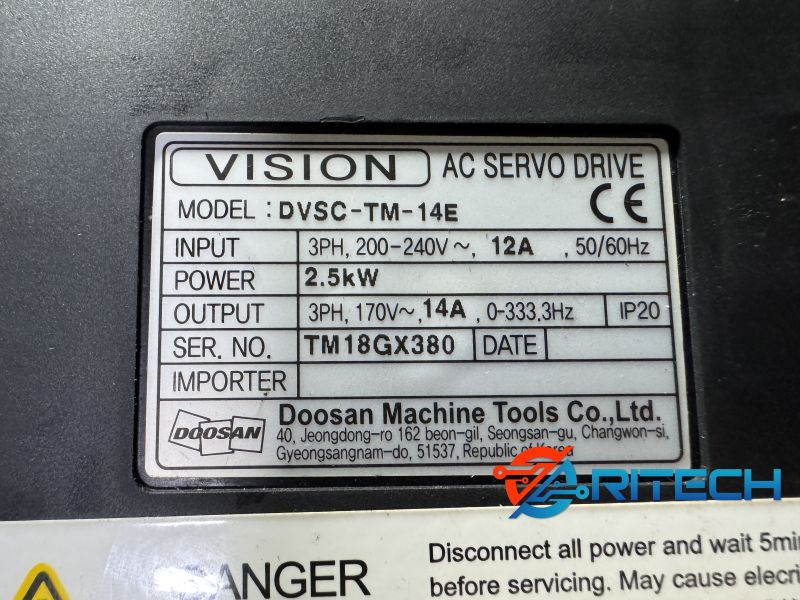

Servo Vision DVSC-TM-14E-15 là dòng chuyên dụng cho cụm thay dao tự động (ATC) trên các máy Doosan, nơi yêu cầu độ chính xác và độ ổn định rất cao. Khi thiết bị này gặp sự cố, đặc biệt là các lỗi như mất nguồn, lỗi công suất hoặc sai điều khiển, việc sửa chữa không thể làm theo kiểu thay thế đơn giản mà cần hiểu rõ cách servo hoạt động trong toàn bộ hệ thống CNC.
CNCRITECH với hơn 15 năm kinh nghiệm đã xử lý nhiều ca servo Vision lỗi phức tạp, bao gồm cả những thiết bị đã qua nhiều nơi sửa nhưng chưa khắc phục triệt để. Điểm quan trọng là quá trình sửa luôn đặt trong bối cảnh tổng thể của máy CNC, đảm bảo sau khi lắp lại, servo hoạt động đồng bộ với cơ cấu thay dao, không phát sinh lỗi vị trí hay sai chu trình.
Nhận sửa nhanh servo không lên nguồn – dừng hệ thống thay dao
Lỗi servo không lên nguồn là dạng lỗi nghiêm trọng vì khiến hệ thống ATC dừng hoàn toàn. Máy CNC có thể vẫn cấp nguồn nhưng không thể thay dao, đồng nghĩa với việc không thể chạy chương trình gia công.
Trong môi trường sản xuất, đây là lỗi gây thiệt hại trực tiếp do dừng máy. CNCRITECH tập trung vào chẩn đoán nhanh – xử lý đúng – rút ngắn thời gian sửa chữa, giúp thiết bị sớm quay lại vận hành. Ngay khi tiếp nhận, thiết bị được kiểm tra để xác định lỗi thuộc mạch nguồn, công suất hay điều khiển, từ đó đưa ra phương án xử lý phù hợp, tránh mất thời gian thử sai.
Với kinh nghiệm thực tế trên nhiều dòng servo CNC, kể cả các trường hợp mất nguồn hoàn toàn vẫn có khả năng phục hồi nếu được xử lý đúng cách, giúp khách hàng không phải thay mới và giảm thiểu thời gian dừng máy.
Cam kết sửa chữa triệt để – khôi phục hoạt động chính xác của máy CNC
Với servo trong hệ thống thay dao, yêu cầu sau sửa không chỉ là hoạt động lại mà phải đúng vị trí, đúng chu trình và ổn định lâu dài. Chỉ cần sai lệch nhỏ cũng có thể gây lỗi thay dao hoặc ảnh hưởng đến quá trình gia công.
CNCRITECH cam kết sửa chữa theo hướng xử lý gốc:
- Kiểm tra toàn diện từ nguồn, công suất đến mạch điều khiển
- Xác định đúng nguyên nhân, không sửa theo hiện tượng
- Linh kiện thay thế đúng thông số, đảm bảo độ bền
- Test kỹ trước khi bàn giao
- Đảm bảo hoạt động ổn định khi lắp lại vào máy
Nhờ quy trình này, nhiều trường hợp servo lỗi nặng sau sửa vẫn vận hành ổn định trong môi trường sản xuất liên tục, đáp ứng yêu cầu về độ chính xác và năng suất của hệ thống CNC.
Vai trò của servo trong hệ thống thay dao tự động (ATC)
Trong máy CNC, servo Vision DVSC-TM-14E-15 không chỉ là một bộ truyền động mà là thành phần điều khiển toàn bộ chuyển động của hệ thống thay dao tự động (ATC). Mọi thao tác như xoay ổ dao, đưa dao vào trục chính, rút dao ra và trả về vị trí đều phải thực hiện theo một trình tự chính xác tuyệt đối, và servo chính là bộ phận đảm bảo điều đó.
Điểm đặc thù của ATC là các cơ cấu cơ khí hoạt động liên hoàn, nếu một bước sai thì toàn bộ chu trình sẽ lỗi. Vì vậy, servo không chỉ cần “chạy được” mà phải chạy đúng, đồng bộ và ổn định. Khi servo gặp vấn đề, hệ thống sẽ không cho phép tiếp tục hoạt động để tránh kẹt dao hoặc va chạm cơ khí.
Tầm quan trọng của servo đối với độ chính xác và năng suất gia công
Trong thực tế sản xuất, thời gian thay dao và độ ổn định của quá trình này ảnh hưởng trực tiếp đến năng suất của máy CNC. Một servo hoạt động tốt sẽ giúp quá trình thay dao diễn ra nhanh, chính xác, không phát sinh lỗi, từ đó đảm bảo chu trình gia công liên tục.
Ngược lại, nếu servo hoạt động không ổn định, phản hồi chậm hoặc sai vị trí, máy có thể báo lỗi, dừng giữa chừng hoặc thay dao không chính xác. Điều này không chỉ làm gián đoạn sản xuất mà còn có thể ảnh hưởng đến chất lượng sản phẩm, thậm chí gây hỏng dao cụ hoặc chi tiết nếu sai lệch xảy ra trong quá trình vận hành.
Tình trạng thực tế: servo không lên nguồn, máy CNC dừng hoàn toàn
Trong trường hợp này, servo Vision DVSC-TM-14E-15 rơi vào tình trạng mất nguồn hoàn toàn. Khi cấp điện, thiết bị không có bất kỳ tín hiệu nào: không đèn báo, không hiển thị, không phản hồi.
Với lỗi này, hệ thống ATC không thể hoạt động, đồng nghĩa với việc máy CNC không thể thực hiện thay dao. Dù các phần khác của máy có thể vẫn hoạt động, nhưng do không hoàn thành được chu trình thay dao nên máy buộc phải dừng. Đây là dạng lỗi gây gián đoạn trực tiếp và hoàn toàn đến quá trình sản xuất.
Dấu hiệu nhận biết servo bị lỗi nguồn trong hệ thống CNC
Thông thường, servo không hỏng ngay lập tức mà đã có dấu hiệu từ trước. Có thể là tình trạng hoạt động chập chờn, lúc chạy được lúc không, thỉnh thoảng mất nguồn rồi lên lại, hoặc quá trình thay dao diễn ra không ổn định.
Khi lỗi tiến triển nặng hơn, dấu hiệu rõ nhất là cấp nguồn nhưng không có bất kỳ phản hồi nào. Ngoài ra, có thể xuất hiện các hiện tượng như nhảy aptomat khi cấp điện, có mùi khét nhẹ hoặc hệ thống báo lỗi liên quan đến ATC. Những dấu hiệu này cho thấy lỗi đã liên quan đến mạch nguồn hoặc công suất bên trong servo và cần kiểm tra ngay.
Mức độ ảnh hưởng đến sản xuất khi hệ thống thay dao bị lỗi
Khi hệ thống thay dao dừng, máy CNC gần như không thể vận hành vì không thể thay dao theo chương trình đã lập trình sẵn. Điều này đặc biệt nghiêm trọng với các nhà máy sản xuất liên tục, nơi mỗi phút dừng máy đều ảnh hưởng trực tiếp đến tiến độ và chi phí.
Không chỉ dừng sản xuất, nếu cố vận hành trong tình trạng lỗi có thể dẫn đến kẹt dao, sai vị trí hoặc va chạm cơ khí, gây hư hỏng thêm các bộ phận khác. Vì vậy, lỗi servo trong hệ thống ATC không phải là lỗi có thể “chạy tạm”, mà cần được xử lý đúng và kịp thời để đảm bảo an toàn và ổn định lâu dài cho toàn bộ máy CNC.
Nguyên nhân phổ biến khiến servo Vision không lên nguồn
Với các trường hợp servo Vision DVSC-TM-14E-15 không lên nguồn hoàn toàn, nguyên nhân thường không đơn lẻ mà là kết quả của quá trình linh kiện suy giảm và làm việc quá tải trong thời gian dài. Đến một thời điểm nhất định, linh kiện không còn chịu được áp lực và xảy ra cháy nổ hoặc chập mạch, khiến thiết bị mất nguồn hoàn toàn.
Trong ca thực tế này, nguyên nhân chính được xác định là linh kiện bên trong bị hư hỏng dẫn đến cháy nổ, kéo theo việc mất nguồn toàn bộ hệ thống.
Hỏng mạch nguồn nội – nguyên nhân thường gặp nhất
Mạch nguồn nội là phần tạo điện áp nuôi cho toàn bộ hệ thống điều khiển của servo. Khi khu vực này bị hỏng (IC nguồn, điện trở, tụ lọc…), thiết bị sẽ rơi vào trạng thái không có bất kỳ phản hồi nào khi cấp điện.
Đây là nguyên nhân rất thường gặp, đặc biệt khi thiết bị hoạt động lâu năm hoặc chịu ảnh hưởng từ nguồn điện không ổn định. Khi mạch nguồn hỏng, nếu tiếp tục cấp điện có thể làm cháy lan sang các phần khác.
Lỗi IGBT/MOSFET gây mất nguồn hệ thống
Các linh kiện công suất như IGBT hoặc MOSFET đóng vai trò điều khiển dòng điện trong servo. Khi các linh kiện này bị chập, dòng điện có thể đi thẳng qua mà không kiểm soát, gây ra hiện tượng ngắn mạch và cháy nổ.
Trong nhiều trường hợp, đây chính là nguyên nhân trực tiếp khiến servo mất nguồn hoàn toàn. Khi IGBT/MOSFET hỏng, không chỉ phần công suất mà các mạch liên quan cũng có thể bị ảnh hưởng.
Hỏng cầu chỉnh lưu và diode công suất
Cầu chỉnh lưu và diode có nhiệm vụ chuyển đổi nguồn AC sang DC để cấp cho hệ thống. Khi các linh kiện này bị chập hoặc hỏng, nguồn điện sẽ không được chuyển đổi đúng cách, dẫn đến mất nguồn hoặc gây chập ngay khi cấp điện.
Dạng lỗi này thường đi kèm với hiện tượng nhảy aptomat hoặc có tiếng “tạch” khi đóng điện.
Tụ điện suy giảm hoặc nổ làm mất ổn định điện áp
Tụ điện đóng vai trò ổn định điện áp trong servo. Khi tụ bị suy giảm dung lượng, phồng hoặc nổ, điện áp trong hệ thống sẽ dao động mạnh, lâu dần gây hỏng các linh kiện công suất khác.
Trong nhiều trường hợp thực tế, tụ yếu không gây lỗi ngay nhưng lại là nguyên nhân nền dẫn đến cháy nổ linh kiện phía sau, như IGBT hoặc mạch nguồn.
Ảnh hưởng của nguồn điện không ổn định trong xưởng CNC
Nguồn điện trong xưởng nếu không ổn định (sụt áp, quá áp, sốc điện) sẽ tác động trực tiếp đến mạch nguồn và linh kiện công suất. Chỉ một lần sốc điện mạnh cũng có thể làm hỏng ngay các linh kiện nhạy cảm bên trong servo.
Đây là nguyên nhân thường bị bỏ qua nhưng lại ảnh hưởng rất lớn đến tuổi thọ thiết bị.
Môi trường dầu, bụi kim loại gây hư hỏng linh kiện
Môi trường làm việc của máy CNC thường có dầu và bụi kim loại. Những yếu tố này có thể bám vào bo mạch, gây rò điện hoặc làm giảm khả năng cách điện.
Theo thời gian, các lớp bụi và dầu tích tụ sẽ tạo điều kiện cho phóng điện, dẫn đến chập mạch và cuối cùng là cháy linh kiện bên trong servo.
👉 Điểm cần lưu ý:
Trong ca này, lỗi không chỉ là “mất nguồn” đơn thuần mà là hậu quả của linh kiện bị hư dẫn đến cháy nổ, vì vậy khi sửa chữa cần kiểm tra toàn bộ hệ thống bên trong, không chỉ thay phần đã cháy mà phải xử lý cả các nguyên nhân liên quan để tránh tái lỗi.
Những sai lầm khi tự kiểm tra và cấp nguồn lại servo
Khi servo Vision DVSC-TM-14E-15 rơi vào tình trạng không lên nguồn, phản xạ thường thấy là kiểm tra sơ bộ rồi cấp điện lại nhiều lần để “thử xem có lên không”. Tuy nhiên, với các lỗi dạng này – đặc biệt trong trường hợp đã xảy ra cháy linh kiện bên trong – việc cấp nguồn lại là một trong những sai lầm nghiêm trọng nhất.
Bởi vì khi linh kiện công suất hoặc mạch nguồn đã bị chập, dòng điện sẽ đi qua điểm lỗi với cường độ rất lớn ngay khi cấp điện. Điều này không giúp thiết bị hoạt động lại mà còn làm cháy lan sang các phần khác, từ một lỗi có thể sửa được thành lỗi nặng hơn, thậm chí mất khả năng phục hồi.
Một sai lầm khác là chỉ kiểm tra những phần nhìn thấy như cầu chì, nguồn ngoài hoặc dây cấp, mà bỏ qua các lỗi bên trong như IGBT, tụ hoặc mạch nguồn. Điều này dẫn đến việc đánh giá sai tình trạng thiết bị, hoặc thay nhầm linh kiện mà không xử lý được nguyên nhân gốc.
Ngoài ra, nhiều trường hợp tháo lắp không đúng kỹ thuật, không xả tụ hoặc không kiểm tra cách điện trước khi cấp nguồn lại cũng có thể gây hỏng thêm các mạch điều khiển – phần vốn rất nhạy và khó sửa hơn nhiều so với mạch công suất.
👉 Thực tế cho thấy:
Phần lớn các servo bị “hỏng nặng thêm” đều xuất phát từ việc thử điện lại nhiều lần khi chưa kiểm tra đúng cách.
Vì sao không nên thay mới servo ngay khi gặp sự cố?
Khi thiết bị dừng hoàn toàn, nhiều đơn vị lựa chọn thay mới ngay để “cho nhanh”. Nhưng với servo dùng trong hệ thống ATC của máy Doosan, đây chưa chắc là phương án tối ưu.
Thứ nhất, chi phí thay mới một servo loại này thường khá cao, chưa kể thời gian chờ hàng, lắp đặt và cài đặt lại. Với các nhà máy đang chạy sản lượng, thời gian chờ này có thể gây thiệt hại lớn hơn cả chi phí thiết bị.
Thứ hai, lỗi thực tế thường chỉ nằm ở một số linh kiện bên trong, không phải toàn bộ servo bị hỏng. Nếu xác định đúng nguyên nhân, việc sửa chữa có thể khôi phục lại hoạt động với chi phí thấp hơn rất nhiều so với thay mới.
Quan trọng hơn, nếu nguyên nhân gây lỗi đến từ nguồn điện, môi trường hoặc hệ thống máy, thì việc thay servo mới mà không xử lý gốc rễ vẫn có nguy cơ gặp lại sự cố tương tự. Khi đó, chi phí không chỉ dừng ở một lần thay mà có thể lặp lại.
Trong khi đó, sửa chữa đúng cách không chỉ giúp thiết bị hoạt động lại mà còn kiểm soát được nguyên nhân gây lỗi, đảm bảo vận hành ổn định lâu dài.
👉 Hiểu đơn giản:
- Thay mới là giải pháp nhanh về quyết định, nhưng chưa chắc nhanh về vận hành
- Sửa chữa đúng cách giúp tiết kiệm chi phí, rút ngắn thời gian dừng máy và an toàn hơn về lâu dài
Với các thiết bị công nghiệp giá trị cao, lựa chọn hợp lý nhất luôn là kiểm tra kỹ – xác định đúng – sửa chữa khi còn khả năng, thay vì vội vàng thay mới ngay từ đầu.

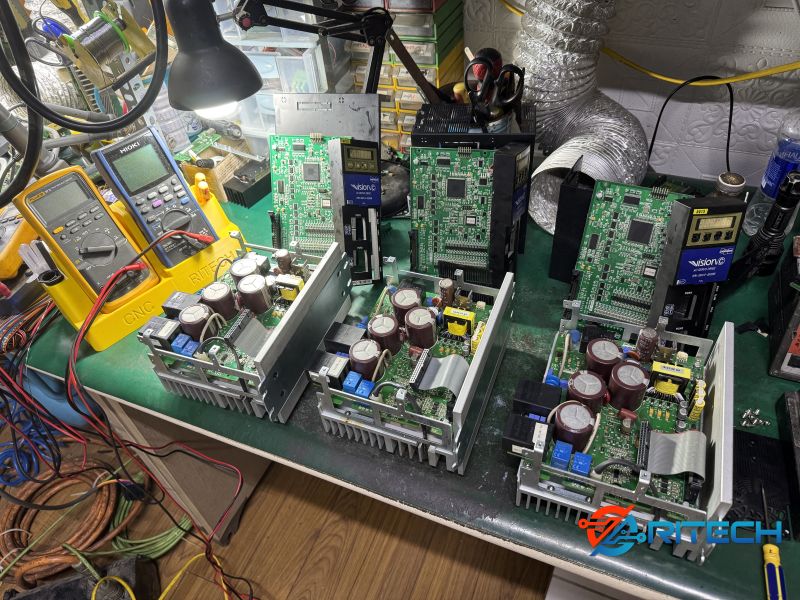

Quy trình kiểm tra và chẩn đoán lỗi chuyên sâu
Với servo Vision DVSC-TM-14E-15 bị không lên nguồn, đặc biệt trong trường hợp đã có dấu hiệu cháy nổ linh kiện, nếu kiểm tra không đúng cách thì rất dễ “đoán sai bệnh” và sửa không hết lỗi.
Tại CNCRITECH, quá trình kiểm tra được làm theo từng bước rõ ràng nhưng theo cách dễ hiểu:
Đầu tiên là xác định thiết bị có bị chập hay không. Nếu bên trong đang chập mà cấp điện lại, dòng điện sẽ dồn vào điểm lỗi và làm cháy lan ngay. Vì vậy, kỹ thuật viên không cấp nguồn vội, mà đo kiểm trước để đảm bảo an toàn.
Sau đó là kiểm tra các phần chính theo “đường đi của điện”: từ nguồn vào → mạch chỉnh lưu → tụ điện → mạch công suất → mạch nguồn nuôi điều khiển. Làm theo cách này sẽ biết chính xác điện bị “dừng ở đâu”, từ đó xác định khu vực hỏng.
Ví dụ thực tế trong ca này: khi kiểm tra phát hiện khu vực công suất có dấu hiệu cháy, đo ra bị chập → khoanh vùng được nguyên nhân chính nằm ở linh kiện công suất, không phải lỗi bên ngoài.
Điểm quan trọng là không dừng lại ở phần đã cháy, mà kiểm tra thêm các linh kiện liên quan xung quanh. Vì nhiều trường hợp, một linh kiện hỏng sẽ kéo theo các linh kiện khác suy yếu. Nếu không xử lý hết, máy có thể chạy lại nhưng chỉ một thời gian ngắn sẽ lỗi lại.
👉 Hiểu đơn giản: không phải tìm “cái nào cháy thay cái đó”, mà phải tìm vì sao nó cháy.

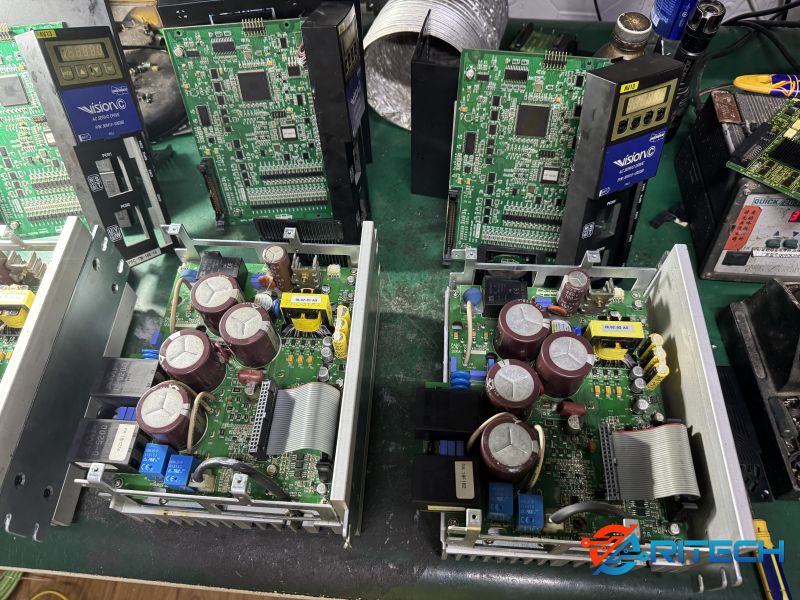

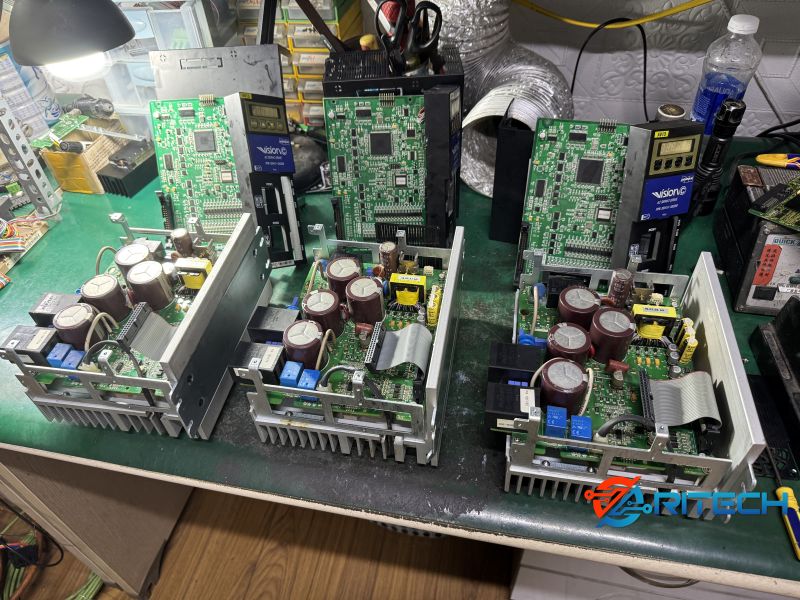

Các bước sửa chữa servo Vision trong máy CNC Doosan
Sau khi xác định đúng nguyên nhân, quá trình sửa chữa được thực hiện theo hướng “làm chắc từ bên trong”, để khi lắp lại máy có thể chạy ổn định lâu dài.
Đầu tiên là xử lý phần bị cháy: thay thế các linh kiện hỏng như IGBT, diode, tụ hoặc IC nguồn bằng linh kiện đúng thông số. Việc này không đơn giản là thay giống hình dáng, mà phải đúng khả năng chịu tải và phù hợp với mạch gốc.
Tiếp theo là xử lý phần bo mạch: làm sạch khu vực bị cháy, kiểm tra lại đường mạch, vì khi cháy có thể làm đứt hoặc yếu mạch in. Nếu không xử lý kỹ, thiết bị có thể hoạt động chập chờn sau này.
Sau đó là kiểm tra lại toàn bộ các phần liên quan:
- Các linh kiện xung quanh có bị ảnh hưởng không
- Mạch nguồn có ổn định không
- Mạch điều khiển có còn hoạt động đúng không
Một bước rất quan trọng mà nhiều nơi bỏ qua là kiểm tra lại khả năng làm việc thực tế. Servo sau sửa không chỉ cần “lên nguồn” mà phải chạy ổn định khi đưa vào hệ thống thay dao của máy Doosan.
Ngoài ra, với các máy CNC, còn cần lưu ý việc lưu và kiểm tra lại thông số cài đặt. Nếu trong quá trình sửa chữa bị mất dữ liệu hoặc sai thông số, servo có thể chạy nhưng sai vị trí, gây lỗi thay dao.
👉 Vì vậy, sửa xong phải đảm bảo 3 yếu tố:
- Có nguồn ổn định
- Điều khiển đúng
- Lắp vào máy chạy chuẩn
Cam kết bảo hành, hỗ trợ kỹ thuật và liên hệ sửa chữa nhanh chóng
CNCRITECH không chỉ sửa cho chạy lại mà hướng đến việc để khách hàng yên tâm sử dụng lâu dài.
Cam kết được hiểu theo cách rất thực tế:
- Sửa đúng lỗi, không sửa kiểu thử sai gây tốn chi phí
- Linh kiện thay thế đảm bảo chất lượng, phù hợp tải thực tế
- Thiết bị được test kỹ trước khi trả, không giao khi chưa ổn định
- Có bảo hành rõ ràng, hỗ trợ khi phát sinh vấn đề
Ngoài ra, sau khi sửa xong, kỹ thuật còn tư vấn thêm cho khách hàng về:
- Tình trạng nguồn điện trong xưởng
- Môi trường làm việc (bụi, dầu, nhiệt)
- Cách vận hành để tránh lỗi lặp lại
Với các nhà máy sản xuất, điều quan trọng không chỉ là sửa xong mà là không bị dừng máy lại lần nữa. Vì vậy, lựa chọn đúng đơn vị sửa chữa ngay từ đầu sẽ giúp tiết kiệm rất nhiều chi phí và tránh gián đoạn sản xuất về sau.
