CNCRITECH chuyên cung cấp dịch vụ sửa chữa biến tần Schneider Altivar ATV660 cho các nhà máy sản xuất trên toàn quốc, đặc biệt là các dòng công suất lớn từ vài chục đến hàng trăm kW đang hoạt động trong môi trường công nghiệp nặng. Biến tần ATV660 là dòng biến tần hiện đại của Schneider Electric, được sử dụng rộng rãi trong các hệ thống bơm, quạt, máy nén khí, băng tải, xử lý nước, ngành thép, xi măng và nhiều dây chuyền sản xuất tự động hóa. Khi xảy ra sự cố, việc thay thế thiết bị mới thường có chi phí rất cao, đặc biệt với các model công suất lớn như ATV660 132kW và 160kW.
Với hơn 17 năm kinh nghiệm trong lĩnh vực sửa chữa điện tử công nghiệp, CNCRITECH có khả năng kiểm tra, khoanh vùng và xử lý nhiều lỗi phức tạp trên dòng ATV660 như lỗi nguồn, lỗi công suất IGBT, lỗi truyền thông, lỗi điều khiển, lỗi khởi động, lỗi quá dòng, quá áp, mất pha và các sự cố liên quan đến bo mạch điều khiển. Trong dự án này, CNCRITECH trực tiếp đến nhà máy tại Quảng Yên, Quảng Ninh để khảo sát, tháo dỡ và tiếp nhận 2 biến tần Schneider Altivar ATV660 công suất 160kW và 132kW đưa về xưởng kỹ thuật để kiểm tra chuyên sâu. Đây là các dòng biến tần công suất lớn có trọng lượng và hệ thống đấu nối phức tạp, đòi hỏi kỹ thuật viên có kinh nghiệm thực tế trong quá trình tháo lắp và vận chuyển.
Với đội ngũ kỹ thuật chuyên môn cao, hệ thống thiết bị đo kiểm chuyên dụng cùng nguồn linh kiện thay thế đa dạng, CNCRITECH luôn hướng đến mục tiêu sửa chữa đúng nguyên nhân, tối ưu chi phí và giúp khách hàng nhanh chóng khôi phục hoạt động sản xuất.
Tổng Quan Về Biến Tần Schneider Altivar ATV660 Và Vai Trò Trong Hệ Thống Công Nghiệp
Schneider Altivar ATV660 là dòng biến tần công nghiệp cao cấp được Schneider Electric phát triển cho các ứng dụng tải nặng và vận hành liên tục trong môi trường công nghiệp. Dòng biến tần này thường xuất hiện trong các hệ thống bơm công suất lớn, quạt công nghiệp, trạm xử lý nước, dây chuyền sản xuất vật liệu xây dựng, ngành thép, hóa chất và nhiều nhà máy sản xuất quy mô lớn. Đối với các model công suất lớn như ATV660 132kW và ATV660 160kW được CNCRITECH tiếp nhận tại Quảng Yên, thiết bị có kích thước rất lớn. Khi lắp đặt trong tủ đồng bộ, chiều cao tổng thể có thể xấp xỉ 2 mét, trọng lượng lên đến hàng trăm kilogram. Chính vì vậy quá trình tháo dỡ, di chuyển và vận chuyển đòi hỏi phải có phương án kỹ thuật phù hợp, nhiều nhân lực hỗ trợ và tuân thủ nghiêm ngặt các yêu cầu an toàn.
Trong hệ thống công nghiệp, biến tần ATV660 có nhiệm vụ điều khiển tốc độ động cơ bằng cách thay đổi tần số và điện áp đầu ra, giúp thiết bị vận hành chính xác theo nhu cầu thực tế. Điều này không chỉ giúp tiết kiệm điện năng mà còn giảm tải cơ khí, hạn chế hao mòn thiết bị và nâng cao tuổi thọ của toàn bộ hệ thống sản xuất. Bên trong ATV660 là các khối chức năng quan trọng như mạch chỉnh lưu, tụ DC Bus, module IGBT công suất, mạch điều khiển trung tâm, hệ thống bảo vệ và các cổng truyền thông công nghiệp. Đây là những thành phần quyết định khả năng vận hành ổn định của biến tần trong điều kiện tải nặng liên tục.
Do thường đảm nhận vai trò điều khiển các động cơ công suất lớn trong dây chuyền sản xuất, bất kỳ sự cố nào trên biến tần ATV660 cũng có thể gây dừng máy và ảnh hưởng đáng kể đến hoạt động của nhà máy. Vì vậy việc kiểm tra, bảo dưỡng và sửa chữa kịp thời luôn là yêu cầu quan trọng đối với các doanh nghiệp đang sử dụng dòng biến tần này.
Khảo Sát Hiện Trạng 2 Biến Tần ATV660 160kW/132kW Trước Khi Tháo Dỡ

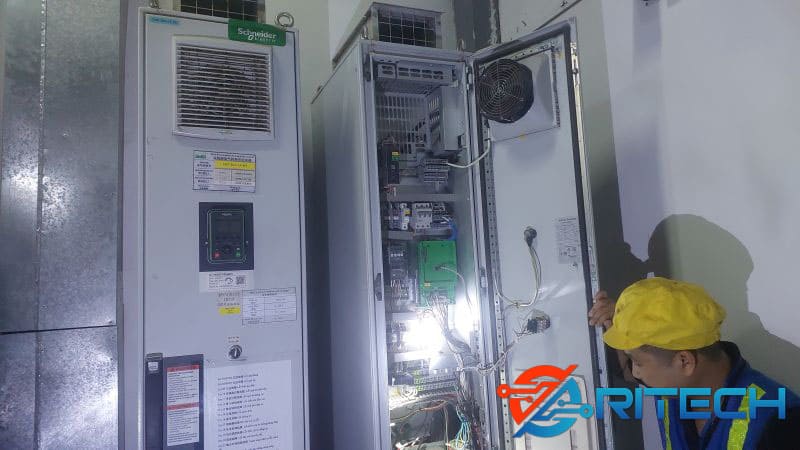

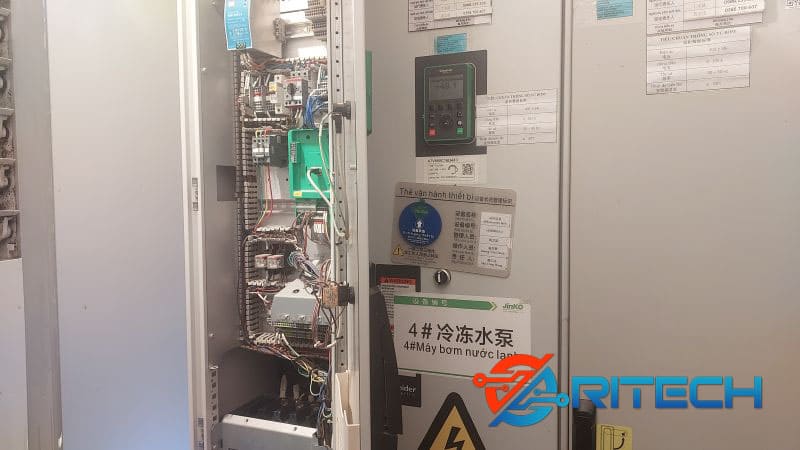

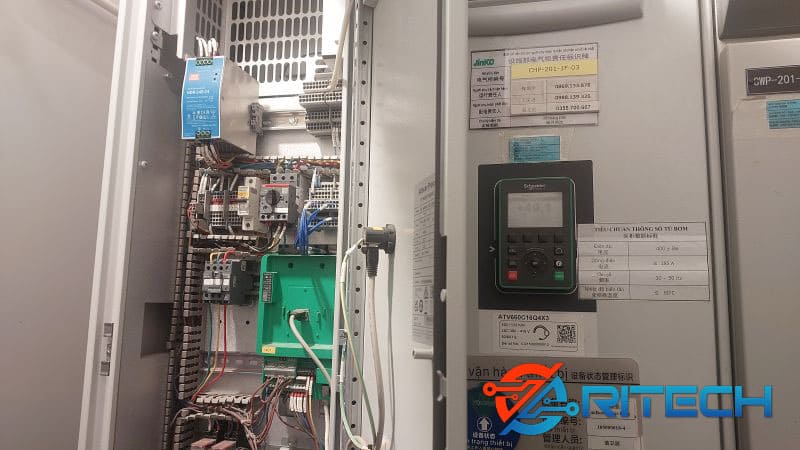

Sau khi có mặt tại nhà máy ở Quảng Yên, đội ngũ kỹ thuật CNCRITECH tiến hành khảo sát hiện trạng thực tế trước khi thực hiện công tác tháo dỡ 2 biến tần Schneider Altivar ATV660 160kW và 132kW. Qua kiểm tra ban đầu, khu vực lắp đặt biến tần có không gian khá hẹp, trong khi thiết bị cần tháo lại được bố trí ở vị trí phía trong cùng của hệ thống. Điều này khiến việc tiếp cận thiết bị gặp nhiều khó khăn, đặc biệt đối với dòng biến tần công suất lớn có kích thước gần 2 mét và trọng lượng rất lớn.

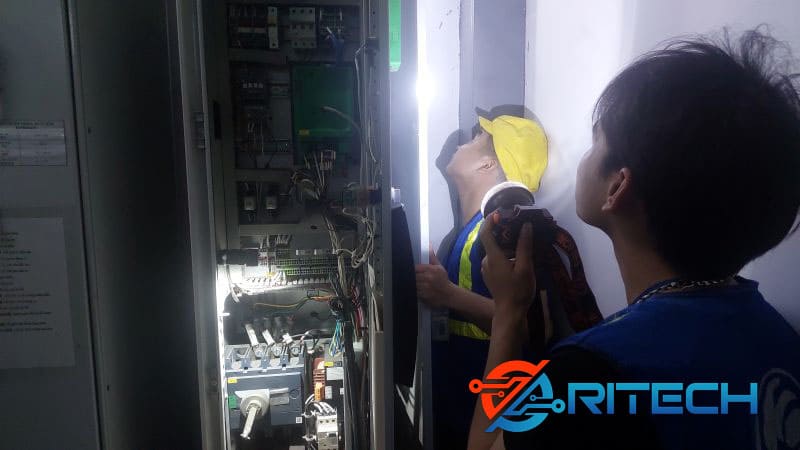

Bên cạnh đó, hệ thống đấu nối gồm rất nhiều dây nguồn động lực, dây động cơ và dây tín hiệu điều khiển được bố trí dày đặc. Để đảm bảo quá trình lắp đặt lại sau này không xảy ra sai sót, toàn bộ dây dẫn phải được đánh dấu và ghi chú cẩn thận trước khi tháo rời. Một khó khăn khác được phát hiện trong quá trình khảo sát là 4 góc chân cố định của biến tần đã được kỹ thuật trước đó hàn chết rất chắc xuống bệ đỡ. Việc này khiến quá trình tháo thiết bị không thể thực hiện theo cách thông thường mà phải có phương án cắt và xử lý từng vị trí nhằm tránh làm ảnh hưởng đến kết cấu khung máy cũng như các bộ phận xung quanh.
Ngoài ra, do biến tần được lắp đặt theo phương đứng, kích thước lớn và trọng lượng nặng nên việc đưa thiết bị ra khỏi khu vực sản xuất đòi hỏi phải tính toán kỹ lưỡng về đường di chuyển, nhân lực hỗ trợ và các biện pháp đảm bảo an toàn. Chỉ riêng công đoạn di chuyển thiết bị ra khỏi nhà máy cũng là một thách thức đáng kể so với các dòng biến tần thông thường. Sau khi đánh giá đầy đủ các yếu tố trên, CNCRITECH đã xây dựng phương án tháo dỡ phù hợp nhằm đảm bảo an toàn cho thiết bị, hạn chế tối đa rủi ro trong quá trình vận chuyển và chuẩn bị cho các bước kiểm tra, sửa chữa tiếp theo tại xưởng kỹ thuật.
Quy Trình Tháo Dỡ 2 Biến Tần Schneider ATV660 Tại Nhà Máy Quảng Yên
Sau khi khảo sát thực tế hiện trường, đội ngũ CNCRITECH xác định đây là công việc tháo dỡ tương đối phức tạp do vị trí lắp đặt chật hẹp, số lượng dây đấu nối lớn và hai biến tần Schneider Altivar ATV660 có kích thước, trọng lượng rất lớn. Trước khi tiến hành tháo dỡ, kỹ thuật viên thực hiện kiểm tra tình trạng cấp nguồn và cô lập hoàn toàn các nguồn điện liên quan đến hệ thống. Do trong tủ vẫn tồn tại các đường dây đầu vào từ hệ thống điện nhà máy nên toàn bộ các đầu dây sau khi tháo được bọc cách điện cẩn thận, cố định gọn gàng nhằm đảm bảo an toàn cho người thao tác cũng như tránh nguy cơ chạm chập trong quá trình thi công.

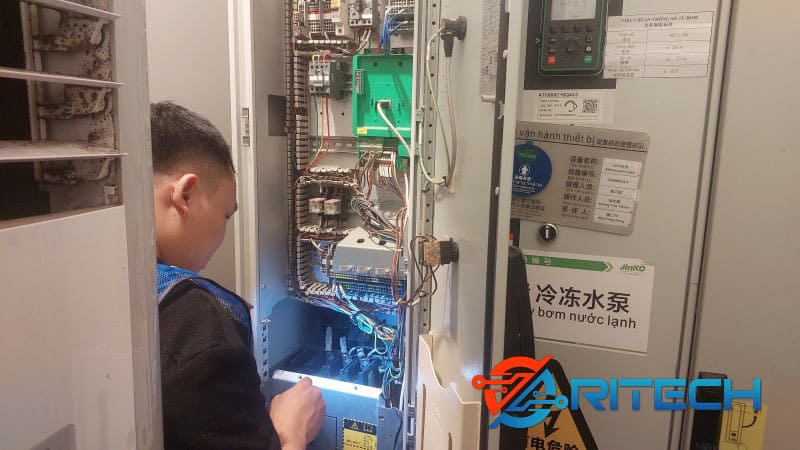

- Một trong những khó khăn lớn nhất là hệ thống dây điều khiển terminal đã được lắp đặt và sử dụng trong thời gian dài. Nhiều đầu dây vẫn còn đánh số nhưng mực đã mờ, khó nhận biết chính xác vị trí đấu nối ban đầu. Để tránh nhầm lẫn khi lắp đặt lại sau sửa chữa, CNCRITECH phải tiến hành đối chiếu từng dây, đánh dấu và ghi chú lại toàn bộ hệ thống terminal trước khi tháo rời. Công đoạn này tốn khá nhiều thời gian do số lượng dây tín hiệu rất lớn và được đấu nối đến nhiều thiết bị khác nhau trong hệ thống.

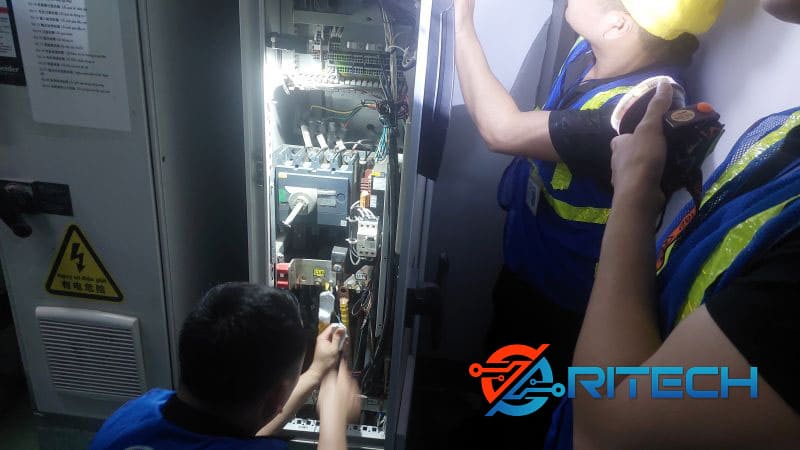

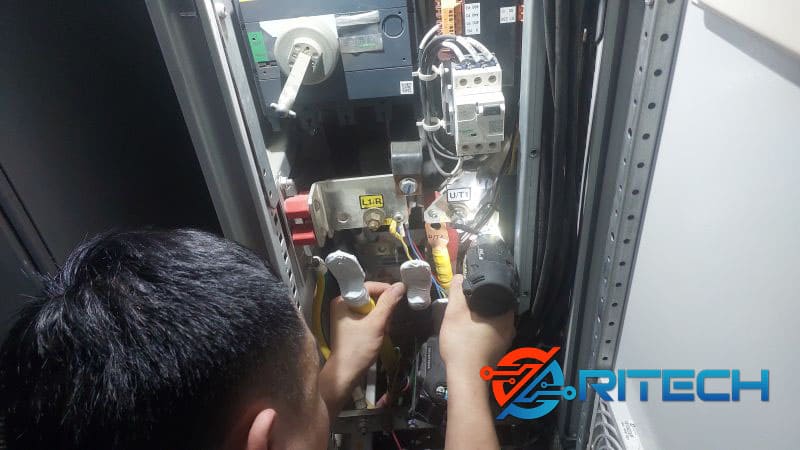

- Đối với phần dây nguồn động lực và dây động cơ, do sử dụng cáp tiết diện lớn cho các biến tần công suất 132kW và 160kW nên dây rất cứng, khó uốn và khó thao tác trong không gian hạn chế. Việc tháo các đầu cáp phải được thực hiện cẩn thận để tránh làm hư hỏng đầu cos hoặc ảnh hưởng đến hệ thống dây dẫn hiện hữu.

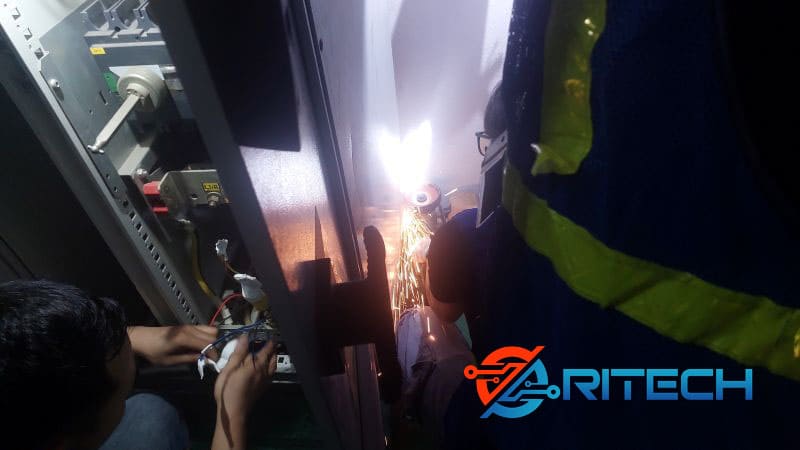

- Sau khi hoàn tất việc tháo toàn bộ dây nguồn, dây động cơ và dây điều khiển, các bó dây được sắp xếp và cố định gọn gàng nhằm tạo không gian thao tác. Tiếp đó, đội ngũ kỹ thuật tiến hành xử lý phần chân đế của biến tần. Qua kiểm tra phát hiện cả 4 góc chân đế đã được hàn cố định rất chắc vào bệ đỡ kim loại phía dưới. Các mối hàn này phải được cắt bỏ hoàn toàn mới có thể đưa thiết bị ra khỏi vị trí lắp đặt.
Khi các điểm liên kết đã được giải phóng, CNCRITECH sử dụng phương án nâng hạ phù hợp để di chuyển biến tần ra khỏi khu vực lắp đặt. Đây là công đoạn đòi hỏi sự phối hợp của nhiều kỹ thuật viên bởi thiết bị được lắp theo phương đứng, chiều cao gần 2 mét và có trọng lượng rất lớn. Chỉ riêng việc đưa biến tần từ vị trí trong cùng ra khu vực vận chuyển đã mất nhiều thời gian do phải vừa đảm bảo an toàn vừa tránh va chạm với các thiết bị đang hoạt động xung quanh.
Sau khi hoàn tất tháo dỡ, hai biến tần được kiểm tra ngoại quan lần cuối, cố định chắc chắn và chuẩn bị vận chuyển về xưởng CNCRITECH để thực hiện các bước kiểm tra chuyên sâu và sửa chữa tiếp theo.
Kiểm Tra Tổng Thể Tình Trạng 2 Biến Tần Sau Khi Tiếp Nhận
Sau khi hoàn tất công tác tháo dỡ tại Quảng Yên và vận chuyển về xưởng kỹ thuật, CNCRITECH tiến hành kiểm tra tổng thể tình trạng của 2 biến tần Schneider Altivar ATV660 160kW và 132kW trước khi thực hiện các bước đo kiểm chuyên sâu.
Qua kiểm tra ngoại quan ban đầu, thiết bị không ghi nhận các dấu hiệu cháy nổ nghiêm trọng ở bên ngoài. Tuy nhiên khi tiến hành kiểm tra hệ thống bảo vệ nguồn, kỹ thuật viên phát hiện cầu chì công suất đã bị đứt, cho thấy bên trong biến tần nhiều khả năng đã xuất hiện sự cố ở các khối công suất hoặc đường nguồn DC.
Với kinh nghiệm sửa chữa các dòng biến tần công suất lớn, khi xuất hiện hiện tượng cầu chì chết trên ATV660, CNCRITECH không chỉ dừng lại ở việc thay cầu chì mà tiếp tục kiểm tra toàn bộ các khối liên quan. Bởi trong phần lớn trường hợp, cầu chì chỉ là bộ phận bảo vệ cuối cùng và việc đứt cầu chì thường xuất phát từ các hư hỏng sâu hơn bên trong thiết bị.
Từ các dấu hiệu ban đầu, đội ngũ kỹ thuật nhận định khối chỉnh lưu đầu vào là một trong những khu vực cần được kiểm tra ưu tiên, do đây là nơi trực tiếp tiếp nhận nguồn điện và dễ gây ra dòng ngắn mạch khi diode hoặc module chỉnh lưu gặp sự cố. Bên cạnh đó, khối công suất IGBT cũng được đưa vào diện nghi ngờ vì đây là nguyên nhân rất thường gặp trên các biến tần công suất lớn khi xảy ra hiện tượng nổ cầu chì.
Sau bước đánh giá tổng thể, CNCRITECH tiến hành đo kiểm nguội từng khối chức năng, tách riêng khu vực chỉnh lưu, tụ DC Bus và module IGBT nhằm xác định chính xác linh kiện hư hỏng trước khi đưa ra phương án sửa chữa. Việc kiểm tra theo trình tự này giúp tránh bỏ sót lỗi tiềm ẩn và hạn chế tối đa nguy cơ phát sinh thêm hư hỏng trong quá trình khắc phục sự cố.
Hoàn Thành Tháo Dỡ Và Bàn Giao Hiện Trạng Thiết Bị Với Khách Hàng
Sau khi hoàn tất công tác tháo dỡ 2 biến tần Schneider Altivar ATV660 160kW và 132kW, đội ngũ CNCRITECH tiến hành kiểm đếm, đối chiếu và xác nhận đầy đủ tình trạng thiết bị trước khi vận chuyển về xưởng sửa chữa.
Toàn bộ dây nguồn, dây động cơ, dây điều khiển và các đầu đấu nối liên quan được đánh dấu, bó gọn và ghi chú lại nhằm đảm bảo thuận lợi cho quá trình lắp đặt trở lại sau khi sửa chữa hoàn tất. Các vị trí tháo dỡ tại hiện trường cũng được kiểm tra và bàn giao lại cho phía nhà máy trong trạng thái an toàn.
CNCRITECH cùng đại diện khách hàng thực hiện xác nhận hiện trạng thiết bị, số lượng biến tần, phụ kiện đi kèm và các hạng mục đã tháo dỡ. Những ghi nhận ban đầu về tình trạng kỹ thuật, dấu hiệu hư hỏng cũng được lập biên bản để làm cơ sở cho quá trình kiểm tra và sửa chữa tại xưởng.
Sau khi hoàn thành các thủ tục bàn giao, hai biến tần được cố định an toàn trên phương tiện vận chuyển chuyên dụng và đưa về xưởng kỹ thuật CNCRITECH để tiến hành kiểm tra chuyên sâu, khoanh vùng chính xác nguyên nhân sự cố và xây dựng phương án sửa chữa phù hợp.
Việc thực hiện đầy đủ quy trình bàn giao giúp đảm bảo tính minh bạch, tránh thất lạc phụ kiện và tạo thuận lợi cho cả quá trình sửa chữa cũng như lắp đặt hoàn trả thiết bị sau này.
Lưu Ý Khi Lắp Đặt Biến Tần Công Suất Lớn Để Thuận Tiện Cho Công Tác Bảo Trì Và Sửa Chữa
Qua thực tế tháo dỡ hai biến tần Schneider ATV660 tại Quảng Yên, CNCRITECH nhận thấy nhiều khó khăn phát sinh không phải do thiết bị hỏng nặng mà xuất phát từ phương án lắp đặt ban đầu chưa tối ưu cho công tác bảo trì và sửa chữa sau này.
Đối với các dòng biến tần công suất lớn có kích thước và trọng lượng lớn, kỹ thuật viên cần tính toán kỹ vị trí lắp đặt ngay từ đầu, đảm bảo có đủ không gian phía trước, phía trên và hai bên để thao tác khi cần kiểm tra hoặc tháo dỡ thiết bị. Việc đặt biến tần ở vị trí trong cùng, bị che khuất bởi các thiết bị khác hoặc quá sát tường có thể làm tăng đáng kể thời gian và chi phí sửa chữa khi xảy ra sự cố.
Hệ thống dây nguồn, dây động cơ và dây điều khiển cũng cần được bố trí khoa học, có đánh số rõ ràng và sử dụng ký hiệu bền theo thời gian. Điều này giúp quá trình tháo lắp, kiểm tra và đấu nối lại được thực hiện nhanh chóng, hạn chế nhầm lẫn khi bảo trì hoặc thay thế thiết bị.
Ngoài ra, không nên hàn chết hoặc cố định thiết bị bằng những phương pháp gây khó khăn cho việc tháo dỡ trong tương lai. Các vị trí liên kết nên được thiết kế theo hướng có thể tháo lắp bằng bu lông hoặc các giải pháp cơ khí phù hợp để vừa đảm bảo độ chắc chắn khi vận hành vừa thuận tiện khi cần di chuyển hoặc sửa chữa.
Một phương án lắp đặt hợp lý không chỉ giúp thiết bị vận hành ổn định mà còn giảm đáng kể thời gian dừng máy, chi phí nhân công và rủi ro phát sinh khi phải tháo dỡ các biến tần công suất lớn trong quá trình bảo trì hoặc sửa chữa sau này.
Hỗ Trợ Tháo Lắp Biến Tần Công Suất Lớn Tại Các Tỉnh Phía Bắc
Ngoài dịch vụ sửa chữa tại xưởng, CNCRITECH còn cung cấp dịch vụ khảo sát, tháo dỡ, lắp đặt và hỗ trợ kỹ thuật đối với các dòng biến tần công suất lớn tại nhiều tỉnh thành phía Bắc. Đối với các thiết bị có kích thước lớn, trọng lượng nặng hoặc được lắp đặt trong các vị trí khó tiếp cận, việc tháo lắp đúng kỹ thuật đóng vai trò rất quan trọng nhằm đảm bảo an toàn cho thiết bị và hệ thống sản xuất. Đội ngũ kỹ thuật CNCRITECH đã thực hiện nhiều dự án tháo dỡ các dòng biến tần công suất từ vài chục đến hàng trăm kW tại các nhà máy sản xuất ở Quảng Ninh, Hải Phòng, Bắc Ninh, Bắc Giang, Hưng Yên, Hải Dương, Vĩnh Phúc, Thái Nguyên, Phú Thọ, Hà Nam, Nam Định, Ninh Bình, Thanh Hóa và nhiều khu công nghiệp khác trên toàn miền Bắc.
Đối với những hệ thống có số lượng dây đấu nối lớn, sơ đồ phức tạp hoặc các thiết bị đã vận hành nhiều năm khiến ký hiệu dây bị mờ, CNCRITECH thực hiện đầy đủ các bước đánh dấu, ghi chú, phân loại dây nguồn, dây động cơ và dây điều khiển trước khi tháo dỡ. Điều này giúp quá trình lắp đặt và đấu nối lại sau sửa chữa được chính xác, hạn chế tối đa sai sót phát sinh. Với kinh nghiệm thực tế trong việc xử lý các dòng biến tần công suất lớn như Schneider ATV660, ATV930, Siemens, ABB, Danfoss, Yaskawa, Mitsubishi, Fuji, Teco và nhiều hãng khác, CNCRITECH luôn sẵn sàng hỗ trợ khách hàng từ khâu tháo dỡ tại hiện trường, vận chuyển an toàn đến sửa chữa và lắp đặt hoàn thiện sau khi khắc phục sự cố.
Việc lựa chọn đơn vị có kinh nghiệm ngay từ khâu tháo lắp giúp giảm thiểu rủi ro hư hỏng phát sinh, tiết kiệm thời gian và đảm bảo thiết bị được phục hồi nhanh chóng để đưa trở lại sản xuất.
Liên Hệ CNCRITECH Khi Gặp Các Ca Sự Cố Khó Trên Biến Tần Công Suất Lớn
Đối với các trường hợp biến tần công suất lớn xuất hiện lỗi phức tạp, lỗi lặp lại nhiều lần hoặc đã được kiểm tra nhưng chưa xác định được nguyên nhân chính xác, việc xử lý thường vượt ngoài phạm vi bảo trì thông thường của nhà máy. Đặc biệt với các dòng biến tần như Schneider Altivar ATV660, hệ thống bao gồm nhiều khối chức năng phức tạp, đòi hỏi thiết bị đo kiểm chuyên dụng và kinh nghiệm thực tế trong quá trình sửa chữa.
Trong thực tế, nhiều trường hợp kỹ thuật nhà máy có thể xác định được khu vực lỗi nhưng gặp khó khăn khi kiểm tra chuyên sâu các khối chỉnh lưu, IGBT công suất, mạch điều khiển, mạch truyền thông hoặc các lỗi phát sinh theo điều kiện tải thực tế. Việc thay thế linh kiện theo phán đoán đôi khi không giải quyết được triệt để sự cố, thậm chí có thể làm phát sinh thêm lỗi mới.
Với hơn 17 năm kinh nghiệm sửa chữa thiết bị điện tử công nghiệp, CNCRITECH nhận hỗ trợ từ khâu khảo sát hiện trường, tháo dỡ, vận chuyển, kiểm tra chuyên sâu đến sửa chữa và lắp đặt hoàn thiện. Đối với những ca khó, thiết bị công suất lớn hoặc hệ thống có yêu cầu kỹ thuật cao, đội ngũ CNCRITECH luôn sẵn sàng phối hợp cùng kỹ thuật nhà máy để đưa ra giải pháp xử lý hiệu quả và tiết kiệm nhất.
Khi gặp các sự cố khó xử lý trên biến tần, servo, khởi động mềm hoặc các thiết bị tự động hóa công nghiệp, hãy liên hệ CNCRITECH để được tư vấn và hỗ trợ kịp thời, giúp giảm thời gian dừng máy và nhanh chóng khôi phục hoạt động sản xuất.
