Dưới đây là hướng dẫn cơ bản cài đặt biến tần Danfoss — phương pháp và các bước chung cho nhiều dòng phổ biến như VLT FC301/FC302, VLT 2800, FC51… (vì dù model khác nhau, nguyên tắc cấu hình đều tương tự).
📘 Hướng dẫn cài đặt biến tần Danfoss (VFD)
Biến tần Danfoss là dòng VFD được sử dụng rộng rãi trong các ứng dụng điều khiển động cơ như quạt, bơm, băng tải, máy nén… Các bước sau đây sẽ giúp bạn đấu nối, cài tham số cơ bản và chạy thử biến tần Danfoss.
🔧 1️⃣ Lắp đặt & đấu nối cơ bản
🧰 1.1 Vị trí lắp đặt
-
Lắp biến tần ở nơi khô ráo, thông gió tốt, không bụi bẩn, không hóa chất ăn mòn.
-
Giữ khoảng cách xung quanh để tản nhiệt hiệu quả.
🔌 1.2 Đấu dây động lực (nguồn và motor)
-

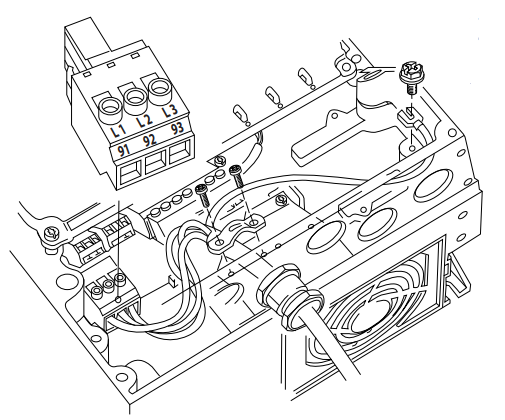

Nguồn cấp: đấu vào các tránh đầu nguồn theo sơ đồ của từng dòng Danfoss (thường là R/S/T hoặc L1/L2/L3 vào biến tần).
-

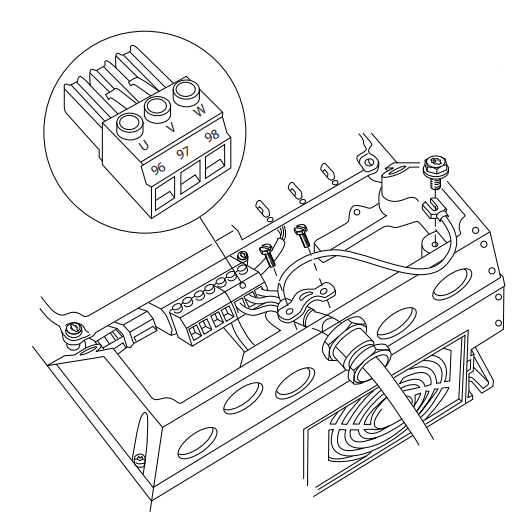

Ngõ ra U/V/W → dây tới motor.
⚙️ 2️⃣ Reset về mặc định (nên làm trước khi cài)
Để tránh lỗi tham số cũ, bạn nên reset biến tần về mặc định:
-
Ví dụ dòng Danfoss VLT & FC thường dùng lệnh 14-22 = 2 → tắt nguồn → bật lại.
🧠 3️⃣ Cài đặt tham số cơ bản
📌 3.1 Cài đặt thông số động cơ
Đây là bước quan trọng nhất để biến tần điều khiển motor ổn định:
| Mục | Tham số ví dụ | Chức năng |
|---|---|---|
| Công suất motor | 1-20 | Nhập công suất (kW) |
| Điện áp motor | 1-22 | Nhập điện áp định mức (V) |
| Tần số định mức | 1-23 | Nhập tần số motor (Hz) |
| Dòng định mức | 1-24 | Nhập dòng motor (A) |
| 👉 Các tham số này lấy trên nhãn motor để bảo vệ chính xác. |
📈 3.2 Tần số và tốc độ
| Chức năng | Tham số | Gợi ý |
|---|---|---|
| Tần số lớn nhất | 3-03 / 4-19 Max Output Frequency | ví dụ: 50 Hz |
| Chế độ tham chiếu tốc độ | 3-15 | chọn tốc độ từ analog, biến trở, bàn phím |
👉 Bạn sẽ đặt tần số max theo yêu cầu ứng dụng để giới hạn tốc độ motor.
⏱ 3.3 Thời gian tăng/giảm tốc
| Chức năng | Tham số | Cài đặt gợi ý |
|---|---|---|
| Tăng tốc | 3-41 / Ramp Up Time | ví dụ 3–10 s |
| Giảm tốc | 3-42 / Ramp Down Time | ví dụ 3–10 s |
👉 Tham số này giúp motor chạy êm hơn, tránh sốc cơ khí.
🔄 3.4 Cài lệnh RUN/STOP & điều khiển ngoài
Sơ đồ kích chạy cơ bản
(Chạy/Dừng bằng công tắc ngoài, đặt tốc độ bằng biến trở)
- Chạy/Dừng (Start/Stop):
- Đấu công tắc hoặc tiếp điểm rơ-le giữa 12 (+24V) và 18 (Digital Input).
- Chân 18 mặc định là lệnh Start.
Đấu dây kiểu Source
- Kích hoạt hoạt động – Coast Inverse (chức năng an toàn của biến tần, trong đó mất tín hiệu điều khiển sẽ làm biến tần ngắt xung và cho động cơ dừng tự do):
- Các biến tần Danfoss (FC 102, FC 302…) mặc định chân 27 là chức năng Coast Inverse.
- Để biến tần chạy, cần đấu cầu tắt giữa 12 (+24V) và 27.
- Nếu không có 24V tại chân 27, biến tần sẽ báo “Auto Remote Coast” và không chạy.
- Biến trở (Potentiometer) – Chỉnh tốc độ:
- 50: +10V (Nguồn cho biến trở)
- 53: Analog Input (Chân giữa – tín hiệu 0–10V)
- 55: COM (0V)
- Lưu ý: Kiểm tra công tắc gạt Switch A53 trên bo mạch đang ở vị trí U (Voltage).
Cách đấu nối biến trở làm nguồn đặt tần số
Để điều khiển biến tần bằng công tắc ngoài (PLC/relay):
| Chức năng | Tham số | Ví dụ |
|---|---|---|
| Chọn chân RUN | 5-10 = 8 | Chân 18 để Start |
| Chân STOP | 5-11 = 10 | Chân 19 để Stop |
| Điều khiển tốc độ từ biến trở | 6-19 = 1 (0–10 V) | Analog vào chân 53 |
👉 Đây là dạng đấu nối truyền thống cho Danfoss FC51/FC301/FC302.
▶️ 4️⃣ Vận hành chạy thử
-
Bật nguồn biến tần.
-
Kiểm tra màn hình hiển thị, không có lỗi.
-
Thiết lập nguồn điều khiển (bàn phím hoặc tín hiệu ngoài).
-
Nhấn RUN → motor chạy.
-
Quan sát: tốc độ, dòng điện, tiếng ồn, nhiệt độ motor.
👉 Nếu biến tần báo lỗi hoặc motor rung nóng bất thường → tắt nguồn và kiểm tra lại đấu nối + tham số.
📌 5️⃣ Một số lưu ý quan trọng

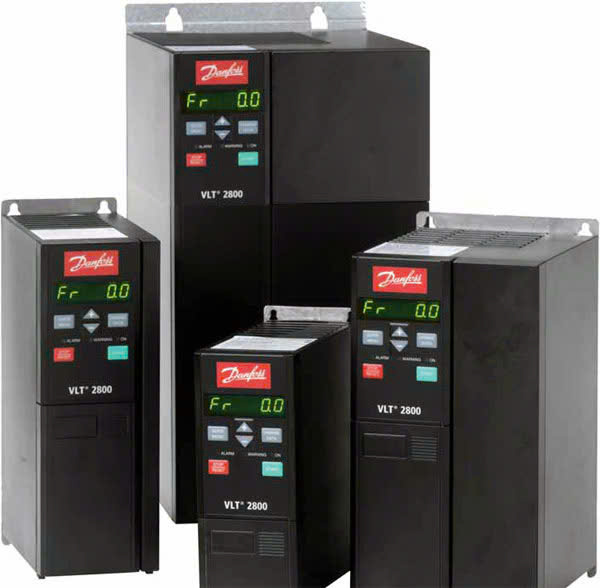

✅ Các dòng Danfoss như VLT 2800, VLT FC301/FC302, FC51 có menu tham số riêng nhưng cùng nguyên tắc:
✔ Nhập thông số motor đúng → đảm bảo bảo vệ và vận hành ổn định.
✔ Reset về mặc định nếu biến tần đã cài từ trước.
✔ Chọn đúng nguồn điều khiển (bàn phím hay bên ngoài).
📥 Tài liệu & hỗ trợ nâng cao
👉 Bạn có thể xem và tải manual chính hãng Danfoss theo model bạn đang sử dụng để biết chi tiết hơn từng tham số, biểu tượng lỗi và cách lập trình.
👉 Nhiều biến tần Danfoss còn hỗ trợ sao lưu tham số xuống PC qua phần mềm chuyên dụng.
