Sửa Chữa Biến Tần Frecon FR100-4T-4.0B-H Báo Lỗi Err01 Uy Tín, Chất Lượng

CNCRITECH chuyên sửa chữa thiết bị điện công nghiệp như biến tần, servo, PLC, khởi động mềm và các loại bo mạch điều khiển. Trong quá trình hoạt động, đơn vị thường xuyên tiếp nhận nhiều thương hiệu và model biến tần khác nhau, trong đó có Frecon FR100. Nhờ có kinh nghiệm sửa chữa thực tế trên nhiều dòng thiết bị, kỹ thuật viên có thể nhanh chóng xác định tình trạng và đưa ra phương án xử lý phù hợp, đặc biệt với những trường hợp khách hàng cần khôi phục thiết bị để đưa máy trở lại sản xuất. Với Frecon FR100-4T-4.0B-H báo lỗi Err01, CNCRITECH không vội kết luận biến tần đã hỏng linh kiện công suất. Trước tiên, kỹ thuật viên sẽ tra cứu mã lỗi, xác định thời điểm lỗi xuất hiện và kiểm tra các yếu tố bên ngoài có liên quan. Err01 thường liên quan đến tình trạng quá dòng trong quá trình tăng tốc, vì vậy cần phân biệt rõ nguyên nhân đến từ động cơ, dây dẫn, tải cơ khí, thông số cài đặt hay phần cứng bên trong biến tần.

Nếu lỗi xuất hiện ngay khi biến tần bắt đầu chạy, kỹ thuật viên sẽ tập trung kiểm tra các yếu tố có khả năng gây dòng tăng đột ngột như chập đầu ra, động cơ có vấn đề, tải bị kẹt hoặc thời gian tăng tốc cài đặt quá ngắn. Nếu các phần này đều bình thường nhưng biến tần vẫn liên tục báo Err01, quá trình kiểm tra sẽ chuyển sang mạch công suất, IGBT, Driver, mạch nguồn và bo điều khiển để xác định chính xác khu vực hư hỏng. CNCRITECH có khả năng sửa chữa ở cấp linh kiện và bo mạch, vì vậy sau khi xác định được nguyên nhân, kỹ thuật viên sẽ ưu tiên xử lý đúng phần bị lỗi thay vì mặc định thay nguyên bộ biến tần. Các linh kiện hư hỏng được thay thế phù hợp, đồng thời những mạch liên quan cũng được kiểm tra để tránh tình trạng linh kiện mới tiếp tục hỏng do nguyên nhân ban đầu chưa được xử lý.

Sau khi hoàn tất sửa chữa, Frecon FR100-4T-4.0B-H được kiểm tra và chạy thử trước khi bàn giao. Biến tần được theo dõi trong quá trình khởi động, tăng tốc và vận hành để xác nhận lỗi Err01 không còn xuất hiện và thiết bị hoạt động ổn định. Với những trường hợp cần xử lý nhanh, việc có kinh nghiệm với dòng biến tần công nghiệp và chủ động linh kiện sửa chữa giúp CNCRITECH rút ngắn thời gian chờ cho khách hàng.

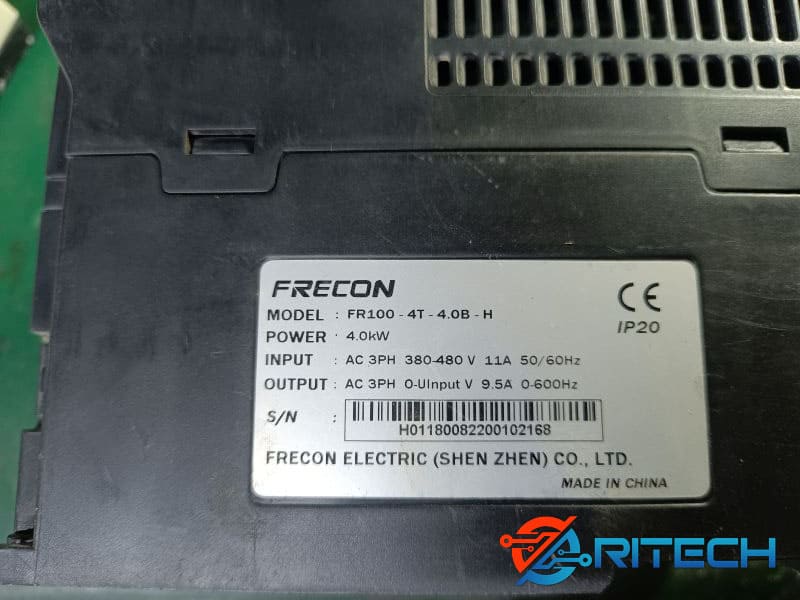

Tổng Quan Về Biến Tần Frecon FR100-4T-4.0B-H

Frecon FR100-4T-4.0B-H thuộc dòng biến tần FR100, được thiết kế cho các hệ thống điều khiển động cơ công suất vừa và nhỏ trong máy móc công nghiệp. Model này sử dụng nguồn điện 3 pha 380–480V, công suất 4kW, phù hợp với nhiều loại động cơ 3 pha được sử dụng trong dây chuyền sản xuất. Với mức công suất này, thiết bị thường được lựa chọn cho những hệ thống không yêu cầu biến tần quá lớn nhưng vẫn cần khả năng điều chỉnh tốc độ động cơ linh hoạt.

Điểm nổi bật của FR100 nằm ở thiết kế nhỏ gọn nhưng tích hợp tương đối nhiều chức năng điều khiển và bảo vệ. Biến tần có thể đáp ứng các phương thức điều khiển thông dụng như V/F và điều khiển vector không cảm biến, đồng thời cho phép cài đặt tần số, thời gian tăng tốc, giảm tốc và các thông số phù hợp với từng loại tải. Nhờ đó, FR100-4T-4.0B-H có thể sử dụng trong nhiều máy móc khác nhau mà không cần hệ thống điều khiển quá phức tạp.

Với công suất 4kW, model này phù hợp với các ứng dụng như băng tải, máy đóng gói, máy chế biến, máy trộn, máy gia công, máy bơm, quạt và nhiều hệ thống truyền động khác. Tùy đặc tính của từng máy, người sử dụng có thể điều chỉnh tốc độ động cơ thông qua bàn phím, tín hiệu điều khiển bên ngoài hoặc hệ thống điều khiển tự động. Đây là một trong những ưu điểm khiến dòng FR100 được sử dụng trong nhiều loại máy công nghiệp có quy mô vừa và nhỏ.

Bên cạnh khả năng điều khiển tốc độ, FR100-4T-4.0B-H còn được tích hợp nhiều chức năng bảo vệ nhằm hạn chế hư hỏng trong quá trình vận hành như quá dòng, quá áp, thấp áp, quá tải, quá nhiệt và một số tình trạng bất thường khác. Khi phát hiện thông số vượt giới hạn cho phép, biến tần sẽ đưa ra cảnh báo hoặc ngắt hoạt động để bảo vệ thiết bị và động cơ. Các mã lỗi được hiển thị trên màn hình cũng giúp người vận hành và kỹ thuật viên có cơ sở để xác định tình trạng bất thường.

Một ưu điểm khác của model này là kích thước tương đối gọn, thuận tiện khi lắp đặt trong các tủ điện có không gian hạn chế. Cấu trúc thiết bị được bố trí theo hướng dễ đấu nối và cài đặt, phù hợp với những hệ thống cần thay đổi tốc độ động cơ nhưng vẫn muốn giữ cho tủ điện có kích thước nhỏ.

Trong quá trình sử dụng lâu dài, biến tần vẫn có thể phát sinh các sự cố do điều kiện môi trường, tải cơ khí, nguồn điện, động cơ, linh kiện công suất hoặc bo mạch điều khiển. Đặc biệt, khi thiết bị xuất hiện một mã lỗi cụ thể, việc xác định đúng ý nghĩa của mã lỗi sẽ giúp quá trình kiểm tra tập trung hơn thay vì kiểm tra toàn bộ biến tần một cách dàn trải.

Đối với Frecon FR100-4T-4.0B-H báo lỗi Err01, đây là nội dung cần được kiểm tra riêng dựa trên thời điểm lỗi xuất hiện và tình trạng thực tế của hệ thống. Việc xác định đúng Err01 liên quan đến khu vực nào sẽ giúp kỹ thuật viên nhanh chóng khoanh vùng nguyên nhân và đưa ra phương án sửa chữa phù hợp.

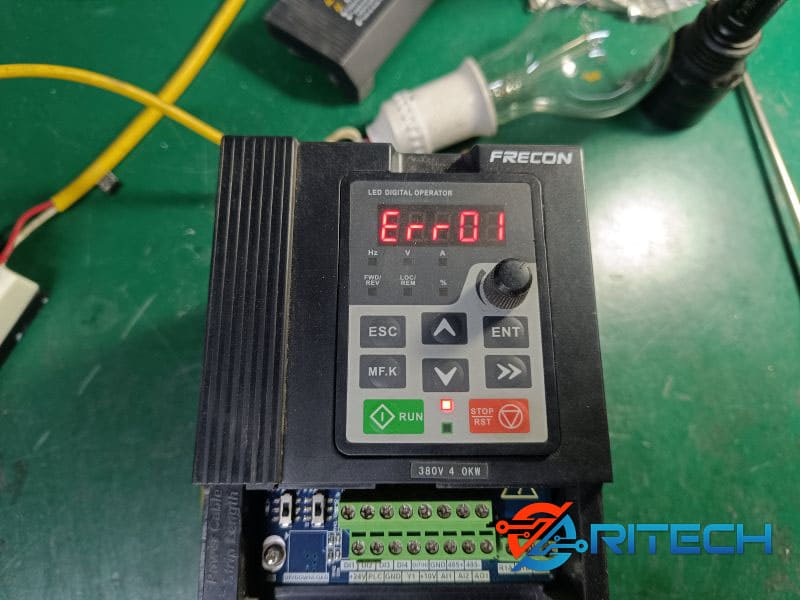

Lỗi Err01 Trên Biến Tần Frecon FR100-4T-4.0B-H Là Gì?

Err01 trên biến tần Frecon FR100-4T-4.0B-H là lỗi quá dòng trong quá trình tăng tốc (Accel Overcurrent). Đây là tình trạng dòng điện đầu ra tăng vượt ngưỡng bảo vệ của biến tần khi động cơ đang được tăng tần số từ thấp lên cao. Khi phát hiện dòng điện tăng quá mức, FR100 sẽ kích hoạt bảo vệ, ngừng cấp đầu ra và hiển thị Err01 trên màn hình để tránh gây thêm hư hỏng cho khối công suất.

Điểm cần chú ý là Err01 không đồng nghĩa với việc biến tần chắc chắn đã hỏng. Theo tài liệu FR100, lỗi này có thể xuất phát từ nhiều yếu tố bên ngoài như mạch đầu ra bị chạm chập hoặc chạm đất, thời gian tăng tốc cài đặt quá ngắn, thông số tăng mô-men hoặc đường cong V/F không phù hợp, điện áp nguồn thấp, khởi động khi động cơ vẫn đang quay, tải tăng đột ngột trong lúc tăng tốc hoặc công suất biến tần không phù hợp với tải.

Trong thực tế, cần đặc biệt chú ý thời điểm Err01 xuất hiện. Nếu biến tần vừa có lệnh RUN đã báo lỗi, cần ưu tiên kiểm tra động cơ, dây U-V-W và khả năng chạm chập ở đầu ra. Nếu động cơ vẫn quay theo quán tính nhưng biến tần lập tức khởi động lại, dòng điện có thể tăng mạnh và gây Err01. Trường hợp biến tần chạy được một đoạn rồi mới báo lỗi khi tăng tốc, cần xem xét thêm tải cơ khí, thời gian tăng tốc và sự thay đổi tải trong quá trình khởi động. FRECON cũng hướng dẫn kiểm tra tình trạng động cơ đang quay, thời gian tăng tốc và tải tăng đột ngột khi xử lý Err01.

Ngoài ra, đường dây đầu ra quá dài cũng là yếu tố cần lưu ý trong một số hệ thống. Theo hướng dẫn của FRECON, nếu đường dây đầu ra dài khoảng trên 100 m, có thể cần xem xét sử dụng cuộn kháng đầu ra hoặc bộ lọc phù hợp để hạn chế ảnh hưởng đến hệ thống.

Vì vậy, khi Frecon FR100-4T-4.0B-H báo Err01, không nên chỉ reset rồi cho máy chạy lại nhiều lần. Cần xác định lỗi nằm ở động cơ, dây dẫn, tải, nguồn điện, thông số cài đặt hay chính phần công suất của biến tần. Chỉ khi các yếu tố bên ngoài được kiểm tra và loại trừ mà Err01 vẫn xuất hiện, lúc đó mới cần đi sâu vào IGBT, Driver, mạch nguồn và bo điều khiển để xác định hư hỏng bên trong.

Vì Sao Biến Tần Frecon FR100-4T-4.0B-H Báo Lỗi Err01?

Err01 trên Frecon FR100-4T-4.0B-H là lỗi quá dòng khi tăng tốc. Điều này có nghĩa là trong quá trình động cơ tăng tốc, dòng điện đầu ra tăng vượt mức mà biến tần cho phép nên mạch bảo vệ tác động và ngắt đầu ra. Theo tài liệu FR100, Err01 có thể xuất phát từ cả hệ thống bên ngoài, thông số cài đặt và phần cứng của biến tần, vì vậy không nên chỉ nhìn mã lỗi rồi kết luận ngay biến tần đã hỏng.

Động Cơ Hoặc Đường Dây Đầu Ra Bị Chạm Chập

Một trong những nguyên nhân đầu tiên cần kiểm tra là đường dây từ biến tần đến động cơ. Nếu dây U-V-W bị chạm nhau, chạm đất, lớp cách điện bị hỏng hoặc động cơ có sự cố bên trong, dòng điện có thể tăng rất nhanh ngay khi biến tần bắt đầu cấp điện. Khi đó FR100 sẽ kích hoạt bảo vệ quá dòng và hiển thị Err01. Vì vậy, khi gặp lỗi này cần kiểm tra động cơ, dây dẫn, đầu nối và tình trạng cách điện trước khi đi sâu vào bên trong biến tần. Đây cũng là nguyên nhân được Frecon đưa vào nhóm kiểm tra đầu tiên đối với Err01.

Thời Gian Tăng Tốc Cài Đặt Quá Ngắn

Nếu thời gian tăng tốc được cài đặt quá ngắn, biến tần phải đưa động cơ từ tốc độ thấp lên tốc độ cao trong một khoảng thời gian rất ngắn. Đặc biệt với những tải có quán tính lớn, dòng điện trong giai đoạn này có thể tăng cao và vượt ngưỡng bảo vệ, khiến Err01 xuất hiện. Đây là nguyên nhân khá thường gặp khi biến tần vẫn hoạt động bình thường ở những lần chạy trước nhưng sau khi thay đổi thông số hoặc thay đổi máy lại bắt đầu báo lỗi. Nếu điều kiện vận hành cho phép, có thể tăng thời gian tăng tốc để giảm dòng điện trong quá trình khởi động.

Tải Cơ Khí Quá Nặng Hoặc Bị Kẹt Khi Khởi Động

Không phải lúc nào nguyên nhân cũng nằm ở điện. Nếu máy bị kẹt cơ khí, vòng bi nặng, băng tải quá tải hoặc cơ cấu truyền động có lực cản lớn, động cơ sẽ cần mô-men lớn hơn để bắt đầu quay. Khi đó dòng điện tăng cao trong quá trình tăng tốc và có thể khiến FR100 báo Err01. Đặc biệt, nếu máy đột ngột tăng tải trong lúc tăng tốc, lỗi có thể xuất hiện dù biến tần và động cơ vẫn hoạt động bình thường khi chạy không tải. Frecon cũng xác định tải tăng đột ngột trong quá trình tăng tốc là một nguyên nhân cần kiểm tra khi FR series báo Err01.

Khởi Động Khi Động Cơ Vẫn Đang Quay

Một trường hợp dễ bị bỏ qua là biến tần nhận lệnh chạy khi động cơ vẫn đang quay. Khi đó tần số do biến tần tạo ra có thể không phù hợp với tốc độ thực tế của động cơ, làm dòng điện tăng mạnh trong thời điểm bắt đầu điều khiển. Nếu hệ thống có hiện tượng động cơ còn quay theo quán tính nhưng biến tần đã nhận lệnh RUN lại ngay, cần kiểm tra vấn đề này. Frecon khuyến nghị để động cơ dừng hẳn trước khi khởi động lại hoặc sử dụng chức năng bắt tốc độ động cơ đang quay nếu ứng dụng yêu cầu.

Điện Áp Cấp Cho Biến Tần Không Ổn Định Hoặc Quá Thấp

Điện áp nguồn thấp cũng được tài liệu FR100 liệt kê là một nguyên nhân có thể dẫn đến Err01. Khi điện áp không đảm bảo, để tạo ra mô-men cần thiết cho động cơ, dòng điện có thể tăng lên, đặc biệt khi máy đang tăng tốc hoặc mang tải nặng. Do đó, khi kiểm tra cần xem xét điện áp 3 pha đầu vào trong thời điểm biến tần khởi động và tăng tốc, thay vì chỉ đo điện áp khi biến tần đang đứng yên.

Cài Đặt Torque Boost Hoặc Đường Cong V/F Chưa Phù Hợp

Nếu Manual Torque Boost hoặc đường cong V/F được cài đặt không phù hợp với động cơ và tải, điện áp đầu ra có thể không phù hợp trong quá trình tăng tốc, dẫn đến dòng điện tăng cao và phát sinh Err01. Trường hợp này thường cần xem lại các thông số điều khiển động cơ thay vì lập tức thay linh kiện. Nếu trước đó biến tần đã được thay đổi cài đặt hoặc reset thông số, cần kiểm tra lại thông số động cơ và các tham số điều khiển liên quan.

Công Suất Biến Tần Không Phù Hợp Với Tải

Nếu tải thực tế yêu cầu mô-men và dòng điện lớn hơn khả năng của FR100-4T-4.0B-H, biến tần 4kW có thể gặp khó khăn khi tăng tốc và phát sinh Err01. Tài liệu FR100 cũng đưa trường hợp công suất biến tần quá nhỏ so với tải vào nhóm nguyên nhân của lỗi quá dòng khi tăng tốc. Trong trường hợp này cần đánh giá lại công suất động cơ, dòng định mức, đặc tính tải và điều kiện khởi động. Nếu tải thực sự vượt khả năng của biến tần thì việc chỉ điều chỉnh thông số sẽ không giải quyết được triệt để.

Đường Dây Đầu Ra Quá Dài

Với những hệ thống có khoảng cách từ biến tần đến động cơ lớn, đường cáp đầu ra quá dài cũng cần được xem xét. Frecon khuyến nghị kiểm tra đường dây đầu ra và cho biết với tuyến cáp dài khoảng trên 100m, có thể cần sử dụng cuộn kháng đầu ra hoặc bộ lọc phù hợp. Đây là yếu tố đặc biệt đáng chú ý ở những máy mà biến tần được đặt xa động cơ hoặc dây dẫn phải đi qua hệ thống máng cáp dài.

Phần Công Suất Của Biến Tần Bị Hư Hỏng

Nếu đã kiểm tra động cơ, dây U-V-W, tải, nguồn điện và thông số cài đặt nhưng FR100 vẫn báo Err01, đặc biệt khi lỗi xuất hiện ngay khi phát lệnh RUN, lúc này cần nghi ngờ đến khối công suất bên trong biến tần. Kỹ thuật viên sẽ cần kiểm tra sâu hơn IGBT, Driver, mạch phát hiện dòng và các mạch liên quan đến điều khiển công suất để xác định có linh kiện bị chập, rò hoặc hoạt động bất thường hay không. Đây là bước chỉ nên thực hiện sau khi đã loại trừ những nguyên nhân bên ngoài, bởi không phải trường hợp Err01 nào cũng là do IGBT hỏng.

Như vậy, với Frecon FR100-4T-4.0B-H báo Err01, cần đi theo hướng kiểm tra từ ngoài vào trong: động cơ và dây đầu ra → tải cơ khí → thời gian tăng tốc và thông số V/F → điện áp nguồn → điều kiện khởi động → công suất biến tần → cuối cùng mới kiểm tra IGBT, Driver và mạch công suất. Cách khoanh vùng này giúp xác định đúng nguyên nhân và tránh thay linh kiện khi chưa thực sự cần thiết.

Bảng Mã Lỗi Thường Gặp Trên Frecon FR100 Và Hướng Xử Lý

Biến tần Frecon FR100 có hệ thống mã lỗi khá rõ ràng, giúp người vận hành và kỹ thuật viên nhanh chóng xác định nhóm sự cố đang xảy ra. Khi có lỗi, biến tần sẽ dừng đầu ra và hiển thị mã trên màn hình. Đặc biệt, FR100 còn lưu lại mã lỗi gần nhất cùng tần số và dòng điện tại thời điểm xảy ra lỗi, vì vậy việc tra cứu lịch sử lỗi có thể hỗ trợ rất nhiều cho quá trình chẩn đoán.

Danh sách mã lỗi Err01 đến Err28 được thể hiện trong tài liệu FR100; một số tài liệu kỹ thuật khác có thể ghi nhận Err29–Err31 là các mã dành riêng hoặc lỗi khác. Vì vậy, khi gặp những mã này cần đối chiếu đúng phiên bản FR100 đang sử dụng thay vì áp dụng máy móc một bảng lỗi khác.

Tra Cứu Đúng Mã Lỗi Giúp Rút Ngắn Thời Gian Sửa Chữa

Điểm quan trọng khi sửa Frecon FR100 là không nên chỉ dựa vào hiện tượng “biến tần không chạy”. Mỗi mã lỗi lại hướng kỹ thuật viên đến một khu vực khác nhau. Chẳng hạn, Err01 cần tập trung vào quá dòng khi tăng tốc; Err02 lại liên quan đến quá dòng khi giảm tốc; Err09 và Err10 lần lượt hướng đến mất pha đầu vào và đầu ra; trong khi Err14 cần ưu tiên kiểm tra vấn đề nhiệt.

Đặc biệt với Err01 trên FR100-4T-4.0B-H, cần kiểm tra theo trình tự từ động cơ, dây dẫn và tải → thông số tăng tốc, V/F → nguồn điện → cuối cùng mới đi sâu vào IGBT, Driver và mạch công suất. Làm đúng trình tự sẽ giúp phân biệt được lỗi xuất phát từ hệ thống bên ngoài hay biến tần thực sự bị hỏng, tránh thay linh kiện khi chưa cần thiết.

Ngoài mã lỗi, kỹ thuật viên cũng nên kiểm tra lịch sử lỗi trong nhóm U01. FR100 có thể lưu mã lỗi gần nhất và các thông tin vận hành tại thời điểm lỗi xảy ra, giúp việc phân tích những trường hợp lỗi chập chờn hoặc chỉ xuất hiện khi máy mang tải trở nên chính xác hơn.

Quy Trình Sửa Chữa Biến Tần Frecon FR100-4T-4.0B-H Lỗi Err01 Tại CNCRITECH

Khi tiếp nhận Frecon FR100-4T-4.0B-H báo Err01, CNCRITECH không tiến hành thay linh kiện ngay mà trước tiên xác định chính xác Err01 xuất hiện trong điều kiện nào. Theo tài liệu FR100, đây là lỗi quá dòng khi tăng tốc, có thể liên quan đến ngắn mạch đầu ra, thời gian tăng tốc quá ngắn, điện áp thấp, động cơ đang quay khi khởi động, tải tăng đột ngột hoặc công suất biến tần không phù hợp. Vì vậy, kỹ thuật viên sẽ kiểm tra từ hệ thống bên ngoài rồi mới đi sâu vào phần điện tử nếu cần.

Trước khi mở biến tần, kỹ thuật viên kiểm tra động cơ, dây U-V-W, tải cơ khí, nguồn cấp và các thông số cài đặt. Nếu phát hiện động cơ bị kẹt, tải quá nặng, dây đầu ra chạm chập hoặc thời gian tăng tốc không phù hợp thì xử lý nguyên nhân đó trước. Nếu các yếu tố bên ngoài đều bình thường nhưng Err01 vẫn xuất hiện, lúc này mới đưa biến tần vào quy trình kiểm tra phần cứng.

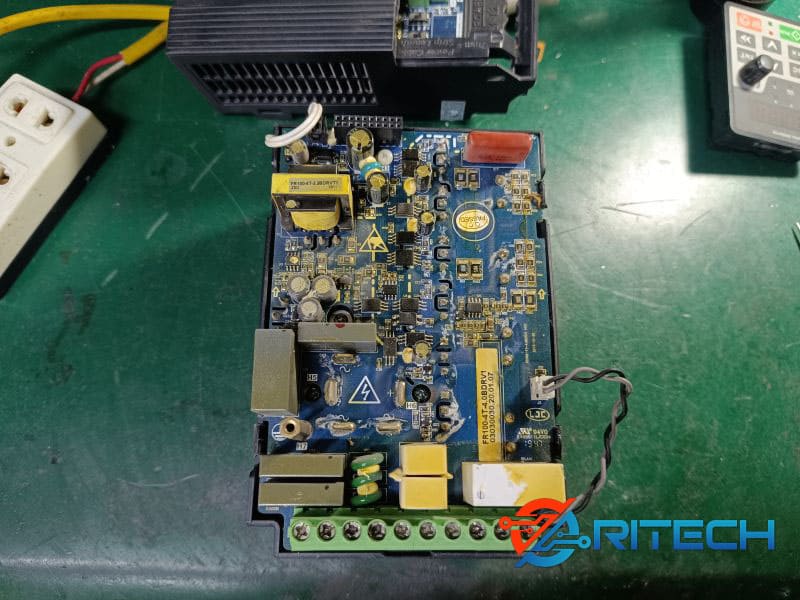

Kiểm Tra Và Sửa Chữa Mạch Nguồn, Bo Điều Khiển Và Khối Công Suất

Sau khi loại trừ nguyên nhân từ động cơ và hệ thống bên ngoài, CNCRITECH kiểm tra bên trong FR100-4T-4.0B-H, tập trung vào những khu vực có khả năng liên quan trực tiếp đến hiện tượng quá dòng. Trước hết là mạch nguồn và bo điều khiển, kiểm tra các mức điện áp cấp cho mạch điều khiển, tín hiệu điều khiển công suất và những dấu hiệu bất thường trên bo mạch.

Tiếp theo là khối công suất và IGBT. Kỹ thuật viên kiểm tra tình trạng chập, rò hoặc bất thường của các nhánh công suất, đồng thời kiểm tra phần Driver điều khiển IGBT. Nếu biến tần báo Err01 ngay khi phát lệnh RUN dù động cơ và dây dẫn bên ngoài đã được xác nhận bình thường, việc kiểm tra khối công suất và Driver sẽ được ưu tiên hơn.

Quá trình này được thực hiện theo hướng đo kiểm để khoanh vùng, không mặc định cứ báo quá dòng là thay IGBT. Cách làm này giúp phân biệt trường hợp lỗi do công suất, Driver, mạch đo dòng hay bo điều khiển, từ đó tránh thay thế linh kiện không cần thiết.

Kiểm Tra, Thay Thế Linh Kiện Hư Hỏng Và Phục Hồi Bo Mạch

Sau khi xác định được khu vực gây lỗi, CNCRITECH tiến hành sửa chữa đúng phần hư hỏng. Với linh kiện bị chập, rò hoặc hoạt động không đạt yêu cầu, kỹ thuật viên sẽ thay thế linh kiện phù hợp. Nếu bo mạch có đường mạch cháy, oxy hóa hoặc hư hỏng tại khu vực nguồn, Driver hay điều khiển thì tiến hành phục hồi và kiểm tra lại toàn bộ phần liên quan.

Đặc biệt với lỗi Err01, không nên chỉ thay một linh kiện rồi cho biến tần chạy ngay. Nếu IGBT hỏng do Driver điều khiển bất thường hoặc mạch nguồn không ổn định, linh kiện mới có thể tiếp tục hỏng. Vì vậy, sau khi thay thế phải kiểm tra lại mối liên hệ giữa mạch nguồn, Driver, IGBT và tín hiệu điều khiển trước khi cấp tải.

Trong trường hợp nguyên nhân không nằm ở linh kiện công suất mà xuất phát từ bo điều khiển hoặc mạch đo kiểm, CNCRITECH sẽ tập trung sửa đúng khu vực đó. Mục tiêu là xử lý nguyên nhân gây Err01 chứ không chỉ xóa mã lỗi trên màn hình.

Kiểm Tra Chạy Thử Biến Tần Frecon FR100 Sau Khi Sửa Chữa

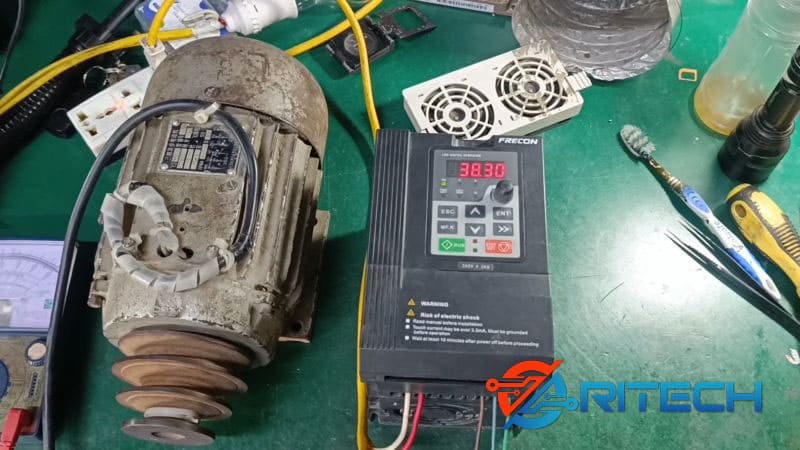

Sau khi hoàn tất sửa chữa, FR100-4T-4.0B-H được kiểm tra và chạy thử trước khi bàn giao. Trước tiên, kỹ thuật viên kiểm tra lại các đường đấu nối, cấp nguồn và trạng thái hoạt động của biến tần để đảm bảo không còn bất thường sau quá trình sửa chữa.

Tiếp đó, biến tần được chạy thử qua quá trình khởi động và tăng tốc, bởi Err01 chỉ thực sự được đánh giá chính xác khi thiết bị đi qua điều kiện dễ phát sinh lỗi. Trong quá trình này, kỹ thuật viên theo dõi dòng điện, điện áp, tần số, khả năng tăng tốc và trạng thái khối công suất để xác nhận biến tần hoạt động ổn định.

Nếu điều kiện cho phép, thiết bị tiếp tục được chạy trong thời gian phù hợp và kiểm tra với tải thực tế. Điều này giúp phát hiện những trường hợp chạy không tải bình thường nhưng khi tăng tải hoặc tăng tốc lại xuất hiện Err01. Tài liệu FR100 cũng khuyến nghị xử lý nguyên nhân bên ngoài, điều chỉnh thời gian tăng tốc, kiểm tra tải và các điều kiện vận hành trước khi kết luận lỗi phần cứng.

Chỉ sau khi Frecon FR100-4T-4.0B-H tăng tốc ổn định, không còn Err01 và các thông số vận hành đạt yêu cầu, thiết bị mới được CNCRITECH bàn giao cho khách hàng. Quy trình sửa chữa vì vậy tập trung theo hướng xác định đúng bệnh → khoanh vùng → sửa đúng phần hỏng → kiểm tra lại → chạy thử thực tế, giúp hạn chế lỗi tái diễn và tránh mất thời gian sửa chữa không đúng nguyên nhân.

Cách Hạn Chế Lỗi Err01 Tái Diễn Trên Biến Tần Frecon FR100

Sau khi đã xử lý Err01 trên Frecon FR100, để hạn chế lỗi tái diễn cần chú ý cả điều kiện vận hành của động cơ, tải cơ khí, nguồn điện và thông số cài đặt. Theo tài liệu FR100, Err01 là quá dòng khi tăng tốc, trong đó các nguyên nhân thường được nhắc đến gồm đường đầu ra chạm chập, thời gian tăng tốc quá ngắn, cài đặt V/F hoặc torque boost chưa phù hợp, điện áp thấp, khởi động khi động cơ còn quay, tải tăng đột ngột và biến tần có công suất chưa phù hợp.

Trước hết, cần đảm bảo động cơ và dây U-V-W luôn trong tình trạng tốt. Đường dây đầu ra cần được kiểm tra định kỳ, đặc biệt tại các đầu nối, hộp cực động cơ và những vị trí dây có nguy cơ bị trầy xước hoặc suy giảm cách điện. Nếu động cơ có hiện tượng kẹt cơ khí, vòng bi nặng hoặc tải bị bó, cần xử lý nguyên nhân này trước khi tiếp tục vận hành biến tần.

Điều Chỉnh Thời Gian Tăng Tốc Phù Hợp Với Tải

Với những máy có quán tính lớn hoặc tải nặng, không nên cài thời gian tăng tốc quá ngắn. Khi động cơ phải tăng tốc quá nhanh, dòng điện có thể tăng cao và khiến FR100 kích hoạt Err01. FRECON cũng khuyến nghị tăng thời gian tăng tốc khi điều kiện công nghệ cho phép.

Nếu trước đây máy hoạt động bình thường nhưng sau khi thay đổi thông số lại thường xuyên báo Err01, nên kiểm tra lại thời gian tăng tốc trước khi nghi ngờ phần cứng biến tần.

Hạn Chế Tải Tăng Đột Ngột Khi Động Cơ Tăng Tốc

Tải đột ngột tăng trong quá trình tăng tốc cũng là nguyên nhân khiến dòng điện vượt ngưỡng bảo vệ. Vì vậy, cần kiểm tra cơ cấu truyền động, băng tải, bơm, quạt hoặc máy móc phía sau động cơ để đảm bảo không có hiện tượng kẹt hoặc tăng tải bất thường.

Với những ứng dụng có đặc tính tải thay đổi mạnh, cần lựa chọn thời gian tăng tốc và chế độ giới hạn dòng phù hợp thay vì cố ép động cơ tăng tốc quá nhanh. FR100 có chức năng giới hạn dòng, trong đó biến tần có thể hạn chế quá trình tăng tốc khi dòng vượt mức cài đặt.

Không Khởi Động Khi Động Cơ Vẫn Đang Quay

Một nguyên nhân dễ bị bỏ qua là ra lệnh RUN khi động cơ chưa dừng hẳn. Nếu hệ thống thường xuyên dừng rồi chạy lại trong thời gian ngắn, cần chú ý vấn đề này. FRECON khuyến nghị chờ động cơ dừng hẳn trước khi khởi động lại hoặc sử dụng chức năng bắt tốc độ động cơ đang quay nếu ứng dụng yêu cầu.

Kiểm Tra Nguồn Điện Và Thông Số Điều Khiển Động Cơ

Nguồn điện cấp cho biến tần cần nằm trong phạm vi phù hợp và không bị sụt áp bất thường khi máy bắt đầu tăng tải. Đồng thời, các thông số liên quan đến động cơ, V/F và torque boost cần được cài đặt phù hợp với loại động cơ và đặc tính tải. Tài liệu FR100 xác định điện áp thấp và cài đặt torque boost hoặc đường cong V/F không phù hợp đều có thể dẫn đến Err01.

Kiểm Tra Khoảng Cách Từ Biến Tần Đến Động Cơ

Nếu biến tần được đặt cách động cơ quá xa, cần chú ý đến chiều dài đường cáp đầu ra. FRECON khuyến nghị với đường dây đầu ra dài, đặc biệt khoảng trên 100 m, cần xem xét sử dụng cuộn kháng đầu ra hoặc bộ lọc phù hợp.

Đảm Bảo Công Suất Biến Tần Phù Hợp Với Tải

Nếu FR100 có công suất quá nhỏ so với yêu cầu thực tế của máy, việc liên tục điều chỉnh thông số cũng khó giải quyết triệt để Err01. Khi tải yêu cầu dòng và mô-men lớn hơn khả năng của biến tần, cần đánh giá lại công suất biến tần và đặc tính tải để có lựa chọn phù hợp. Đây cũng là một trong những nguyên nhân được tài liệu FR100 liệt kê đối với lỗi quá dòng khi tăng tốc.

Nhìn chung, để Frecon FR100 hạn chế tái diễn Err01, cần duy trì theo hướng: động cơ và dây dẫn tốt → tải cơ khí hoạt động nhẹ nhàng → thời gian tăng tốc phù hợp → nguồn điện ổn định → thông số V/F và torque boost đúng → không khởi động khi động cơ còn quay → kiểm tra chiều dài cáp và công suất biến tần. Nếu các yếu tố bên ngoài đều đảm bảo mà Err01 vẫn xuất hiện, khi đó mới nên kiểm tra lại IGBT, Driver, mạch đo dòng và bo điều khiển để xác định khả năng lỗi phần cứng.

Năng Lực Sửa Chữa Biến Tần Frecon Của CNCRITECH

CNCRITECH chuyên sửa chữa thiết bị điện công nghiệp, trong đó có biến tần Frecon với nhiều dòng và công suất khác nhau. Đơn vị không chỉ xử lý các lỗi đơn giản mà còn nhận sửa chữa những trường hợp hỏng bo mạch, lỗi nguồn, lỗi Driver, IGBT, mạch điều khiển và khối công suất. CNCRITECH hiện cũng thực hiện sửa chữa nhiều thương hiệu biến tần công nghiệp khác nhau, cùng các thiết bị như servo, PLC, khởi động mềm và bo mạch điện tử.

Với những dòng Frecon được sử dụng phổ biến, kỹ thuật viên có điều kiện tiếp xúc với nhiều tình trạng hư hỏng thực tế nên quá trình tra cứu mã lỗi, khoanh vùng nguyên nhân và xác định linh kiện cần kiểm tra được thực hiện nhanh hơn. Chẳng hạn với FR100 báo Err01, thay vì chỉ xác định là lỗi quá dòng, kỹ thuật viên sẽ đối chiếu tài liệu, sau đó phân biệt nguyên nhân nằm ở động cơ, dây đầu ra, tải, thông số tăng tốc hay phần cứng biến tần. Tài liệu FR100 cũng xác định Err01 là quá dòng khi tăng tốc và đưa ra các nhóm nguyên nhân tương ứng để kiểm tra.

CNCRITECH có khả năng sửa chữa ở cấp linh kiện, vì vậy trong những trường hợp bo mạch vẫn có khả năng phục hồi, kỹ thuật viên sẽ ưu tiên sửa đúng khu vực hư hỏng thay vì mặc định thay nguyên bộ. Điều này đặc biệt có ý nghĩa với các biến tần đã sử dụng lâu năm, khi một lỗi trên nguồn, Driver hoặc IGBT có thể kéo theo nhiều linh kiện liên quan.

CNCRITECH Nhận Sửa Chữa Biến Tần Frecon Tận Nơi Tại Hà Nội Và Các Tỉnh Miền Bắc

Khi biến tần Frecon gặp sự cố tại nhà máy, việc dừng máy kéo dài có thể ảnh hưởng trực tiếp đến tiến độ sản xuất. Vì vậy, CNCRITECH nhận hỗ trợ sửa chữa biến tần tại Hà Nội và các tỉnh miền Bắc, tùy tình trạng thiết bị có thể kiểm tra tại hiện trường hoặc tiếp nhận biến tần về xưởng để sửa chữa chuyên sâu.

Với những lỗi chưa xác định được nguyên nhân, việc kiểm tra trực tiếp tại máy giúp kỹ thuật viên đánh giá thêm nguồn điện, động cơ, tải cơ khí, dây dẫn và điều kiện làm việc thực tế. Còn với những trường hợp đã xác định lỗi nằm trên bo mạch, thiết bị có thể được đưa về xưởng để thực hiện đo kiểm và sửa chữa ở cấp linh kiện.

CNCRITECH có địa chỉ tại 467/43 Phạm Văn Đồng, Cổ Nhuế 1, Bắc Từ Liêm, Hà Nội và hỗ trợ khách hàng tại nhiều khu vực miền Bắc như Bắc Ninh, Bắc Giang, Hưng Yên, Hải Dương, Hải Phòng, Vĩnh Phúc, Phú Thọ, Thái Nguyên và các tỉnh lân cận.

Cam Kết Chất Lượng Và Chính Sách Bảo Hành Sau Sửa Chữa Tại CNCRITECH

CNCRITECH hướng đến quy trình kiểm tra đúng bệnh – sửa đúng phần hỏng – kiểm tra lại – chạy thử trước khi bàn giao. Với biến tần Frecon, đặc biệt là những trường hợp như FR100-4T-4.0B-H báo Err01, kỹ thuật viên không chỉ xóa mã lỗi mà phải xác định nguyên nhân khiến lỗi xuất hiện để tránh tình trạng vừa sửa xong nhưng đưa vào máy lại tiếp tục báo lỗi.

Sau khi sửa chữa, biến tần được kiểm tra nguồn, tín hiệu điều khiển, đầu ra và chạy thử, theo dõi khả năng tăng tốc và vận hành ổn định. Với các lỗi liên quan đến khối công suất, Driver hoặc bo điều khiển, những phần liên quan cũng được kiểm tra lại nhằm hạn chế nguy cơ linh kiện mới tiếp tục hư hỏng do nguyên nhân ban đầu chưa được xử lý.

Trước khi bàn giao, CNCRITECH kiểm tra lại tình trạng hoạt động của thiết bị và áp dụng chính sách bảo hành đối với hạng mục sửa chữa theo thỏa thuận với khách hàng. Mục tiêu là giúp biến tần Frecon có thể trở lại hệ thống sản xuất ổn định, giảm thời gian dừng máy và hạn chế chi phí phát sinh do lỗi tái diễn.
