Sửa Chữa Biến Tần LS SV055iG5A-4 Lỗi GFT Nhanh Chóng, Chuyên Nghiệp Tại Miền Bắc

CNCRITECH là đơn vị chuyên sửa chữa thiết bị điện công nghiệp, trong đó biến tần LS là một trong những dòng được tiếp nhận thường xuyên. Với kinh nghiệm sửa chữa nhiều model LS khác nhau, CNCRITECH có khả năng xử lý từ các lỗi đơn giản đến những sự cố liên quan đến mạch nguồn, bo điều khiển, mạch công suất, IGBT và các mạch bảo vệ. Đối với LS SV055iG5A-4 công suất 5,5kW, đây cũng là một model được sử dụng phổ biến trong các hệ thống máy móc và sản xuất công nghiệp nên đội ngũ kỹ thuật có nhiều kinh nghiệm thực tế trong quá trình kiểm tra, sửa chữa. Khi SV055iG5A-4 báo lỗi GFT, CNCRITECH không tiến hành thay linh kiện ngay mà trước tiên tra cứu đúng mã lỗi và xác định khu vực cần tập trung kiểm tra. GFT liên quan đến dòng chạm đất, vì vậy quá trình chẩn đoán sẽ bắt đầu từ những yếu tố có khả năng gây ra lỗi như động cơ, dây dẫn đầu ra, tình trạng cách điện, sau đó mới kiểm tra đến phần mạch phát hiện và xử lý lỗi bên trong biến tần. Cách làm này giúp phân biệt được trường hợp lỗi xuất phát từ hệ thống bên ngoài với trường hợp chính biến tần đã bị hư hỏng, từ đó tránh mất thời gian kiểm tra không cần thiết.

Sau khi khoanh vùng được nguyên nhân, kỹ thuật viên tiến hành đo kiểm và xác định chính xác linh kiện hoặc khu vực bị hỏng, sau đó mới thực hiện sửa chữa. Nếu lỗi nằm ở bo mạch, CNCRITECH ưu tiên sửa chữa và phục hồi phần hư hỏng, thay thế linh kiện cần thiết thay vì thay cả bo khi không cần thiết. Với những dòng LS phổ biến, CNCRITECH có sẵn nhiều linh kiện và vật tư sửa chữa, nhờ đó những trường hợp cần xử lý gấp có thể được triển khai nhanh hơn sau khi xác định được bệnh. Điểm quan trọng trong quá trình sửa LS SV055iG5A-4 lỗi GFT là thiết bị không chỉ được xử lý để hết mã lỗi trên màn hình mà còn phải được kiểm tra và chạy thử sau sửa chữa. CNCRITECH sẽ kiểm tra lại các phần liên quan, theo dõi quá trình khởi động và vận hành để đánh giá độ ổn định của biến tần trước khi bàn giao. Điều này giúp hạn chế tình trạng thiết bị hết lỗi khi kiểm tra tại xưởng nhưng khi đưa trở lại máy lại tiếp tục phát sinh GFT.

Với kinh nghiệm sửa chữa biến tần LS và khả năng xử lý ở cấp linh kiện, bo mạch, CNCRITECH hướng đến quy trình tra đúng mã lỗi, khoanh đúng khu vực, xác định đúng nguyên nhân, sửa chữa trực tiếp và chạy thử trước khi bàn giao. Đây là cơ sở giúp rút ngắn thời gian sửa chữa LS SV055iG5A-4 báo GFT, đồng thời đáp ứng tốt nhu cầu khôi phục thiết bị nhanh chóng cho khách hàng tại Bắc Ninh, Bắc Giang, Hà Nội và các tỉnh miền Bắc.

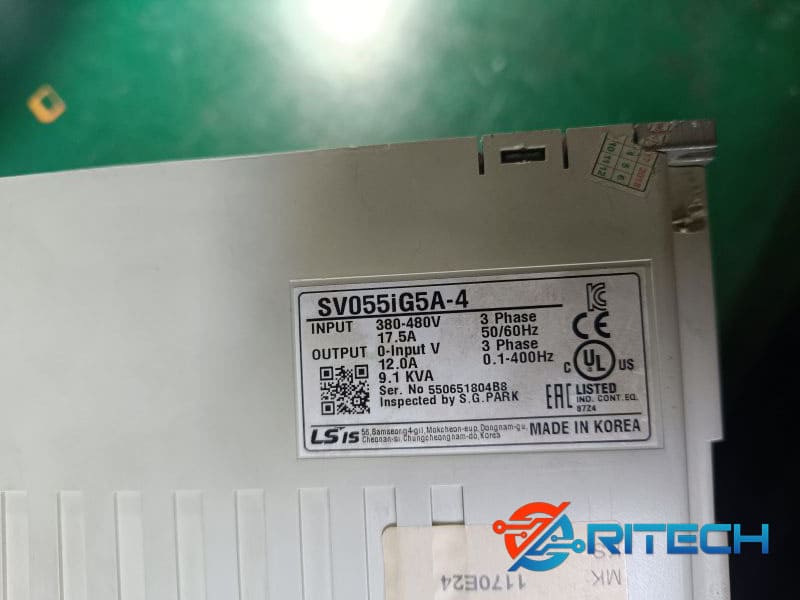

Tổng Quan Về Biến Tần LS SV055iG5A-4

LS SV055iG5A-4 thuộc dòng iG5A của LS, là biến tần 3 pha sử dụng cho động cơ công suất 5,5kW (7,5HP). Trong cách đặt mã của LS, SV055 thể hiện mức công suất động cơ 5,5kW, iG5A là tên dòng sản phẩm, còn -4 cho biết biến tần sử dụng nguồn vào 3 pha 380–480V. Đây là model thuộc nhóm công suất trung bình của dòng iG5A, nằm giữa các model 3,7–4kW và 7,5kW.

Điểm đáng chú ý của SV055iG5A-4 là thiết kế theo hướng gọn, đơn giản và dễ sử dụng, phù hợp với những hệ thống chỉ cần điều khiển tốc độ động cơ ổn định mà không đòi hỏi cấu hình điều khiển quá phức tạp. Biến tần được trang bị bàn phím điều khiển tích hợp, các đầu nối điều khiển và cổng giao tiếp, đồng thời dòng iG5A hỗ trợ RS485 với LS Bus/Modbus RTU, thuận tiện khi kết nối với hệ thống điều khiển hoặc thiết bị bên ngoài.

Với công suất 5,5kW, SV055iG5A-4 có thể đáp ứng nhiều ứng dụng động cơ trong máy móc công nghiệp như băng tải, quạt, bơm, máy gia công, máy sản xuất và các hệ thống tự động hóa. Dòng iG5A được LS phát triển theo hướng Compact & Powerful, nên kích thước thiết bị tương đối gọn so với công suất, thuận lợi khi lắp đặt trong tủ điện có không gian hạn chế. Theo thông số của LS, model SV055iG5A-4 có kích thước khoảng 266 × 185,5 × 60 mm trong cấu hình tài liệu kỹ thuật tương ứng.

Một ưu điểm khác của model này nằm ở khả năng đáp ứng các nhu cầu điều khiển động cơ thông dụng mà không cần hệ thống quá phức tạp. Người sử dụng có thể thiết lập các thông số liên quan đến tần số, thời gian tăng tốc – giảm tốc, phương thức điều khiển và các chức năng bảo vệ, từ đó điều chỉnh biến tần phù hợp với đặc tính của từng máy. Tài liệu iG5A cũng có riêng các phần về cấu hình cơ bản, đấu nối, điều khiển tần số, điều khiển chạy/dừng và các chức năng bảo vệ.

Do SV055iG5A-4 được sử dụng khá phổ biến, việc bảo trì và sửa chữa cũng có nhiều thuận lợi hơn so với những model ít gặp. Tuy nhiên, sau thời gian dài vận hành, thiết bị vẫn có thể phát sinh các vấn đề liên quan đến mạch nguồn, bo điều khiển, mạch giao tiếp, cảm biến, khối công suất hoặc các mạch bảo vệ. Đặc biệt với bài viết này, khi SV055iG5A-4 xuất hiện lỗi GFT, việc hiểu đúng đặc điểm của model sẽ là cơ sở để tiếp tục xác định nguyên nhân và tập trung kiểm tra đúng khu vực ở phần tiếp theo.

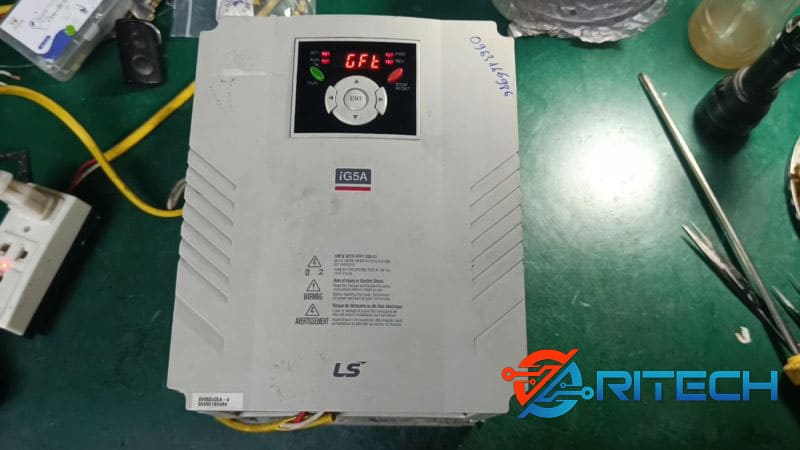

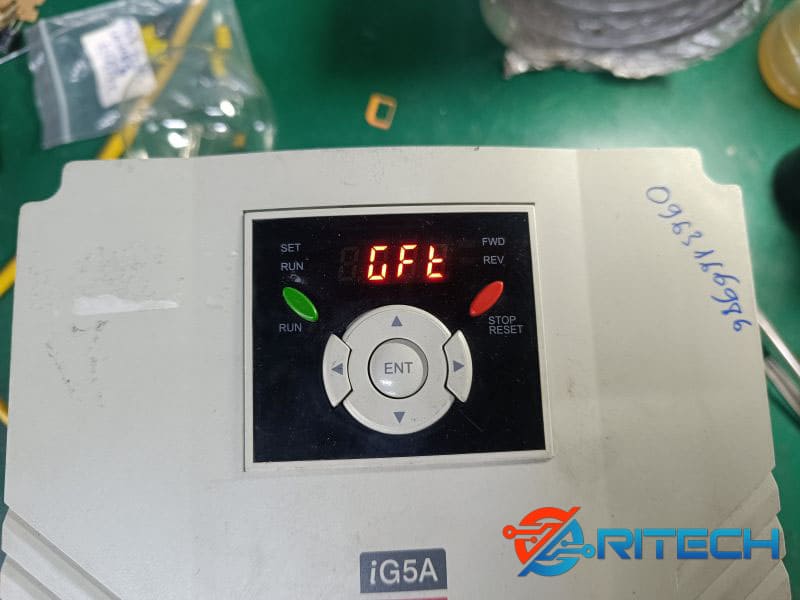

Lỗi GFT Trên Biến Tần LS SV055iG5A-4 Là Gì?

GFT trên biến tần LS SV055iG5A-4 là lỗi dòng chạm đất (Ground Fault Trip). Theo tài liệu xử lý sự cố của dòng LS iG5A, khi biến tần phát hiện dòng điện rò xuống đất ở phía đầu ra vượt quá ngưỡng bảo vệ bên trong, thiết bị sẽ ngắt đầu ra để bảo vệ biến tần và động cơ. Đây là một mã lỗi thuộc nhóm bảo vệ chính của iG5A.

Hiểu đơn giản, trong quá trình biến tần cấp điện cho động cơ, dòng điện đáng lẽ phải đi theo đúng đường U–V–W → động cơ → trở về mạch, nhưng xuất hiện một phần dòng điện rò qua vỏ máy, dây dẫn, đất hoặc lớp cách điện bị suy giảm. Khi dòng rò đạt mức mà mạch bảo vệ của SV055iG5A-4 nhận biết được, biến tần sẽ dừng đầu ra và hiển thị GFT.

Điểm quan trọng là GFT không đồng nghĩa với việc biến tần chắc chắn đã hỏng bên trong. Theo tài liệu LS, nguyên nhân có thể nằm ngay ở dây đầu ra của biến tần hoặc phần cách điện của động cơ bị hư hỏng do nhiệt. Vì vậy, khi SV055iG5A-4 báo GFT, cần xác định trước lỗi xuất phát từ hệ thống bên ngoài hay chính biến tần, sau đó mới đi sâu vào phần tương ứng.

Đối với LS SV055iG5A-4, quá trình chẩn đoán GFT nên tập trung vào dây U-V-W, các đầu nối từ biến tần đến động cơ, tình trạng cách điện của động cơ và khả năng rò xuống đất. Nếu phần dây dẫn và động cơ đều đạt yêu cầu nhưng biến tần vẫn báo GFT, lúc đó mới cần kiểm tra sâu hơn mạch phát hiện chạm đất và khối công suất bên trong biến tần.

Một điểm đáng chú ý khác là tài liệu iG5A có chức năng tự chẩn đoán Ground Fault, cho phép kiểm tra tình trạng chạm đất và một số bất thường liên quan đến IGBT, ngắn mạch đầu ra và từng pha. Điều này giúp kỹ thuật viên có thêm cơ sở để khoanh vùng khi thiết bị liên tục báo GFT.

Vì vậy, với trường hợp SV055iG5A-4 báo GFT, không nên chỉ reset lỗi rồi cho máy chạy lại. Cần xác định chính xác đường gây rò, kiểm tra cách điện và khoanh vùng nguyên nhân trước khi sửa chữa. Khi biết chính xác lỗi nằm ở đâu, việc xử lý sẽ nhanh và tránh được tình trạng thay linh kiện không cần thiết.

Nguyên Nhân Khiến Biến Tần LS SV055iG5A-4 Báo Lỗi GFT

GFT trên LS SV055iG5A-4 là bảo vệ dòng chạm đất. Khi tổng dòng của ba pha đầu ra xuất hiện sự mất cân bằng do dòng điện rò xuống đất vượt quá ngưỡng mà biến tần cài đặt, thiết bị sẽ ngắt đầu ra và báo GFT để bảo vệ mạch công suất. Vì vậy, khi gặp lỗi này cần xác định trước dòng rò xuất phát từ động cơ, dây dẫn bên ngoài hay chính biến tần, thay vì mặc định rằng biến tần đã hỏng.

Cách Điện Động Cơ Bị Suy Giảm Hoặc Chạm Đất

Đây là nguyên nhân quan trọng cần kiểm tra khi SV055iG5A-4 báo GFT. Động cơ hoạt động lâu ngày có thể bị lão hóa lớp cách điện do nhiệt, đặc biệt khi làm việc ở nhiệt độ cao, tải lớn hoặc môi trường nhiều bụi và hơi ẩm. Khi lớp cách điện giữa cuộn dây với vỏ động cơ suy giảm, một phần dòng điện có thể rò từ cuộn dây xuống đất và khiến biến tần phát hiện GFT. Tài liệu LS cũng chỉ rõ cách điện động cơ bị hỏng do nhiệt là một trong những nguyên nhân trực tiếp gây Ground Fault. Vì vậy, nếu GFT xuất hiện khi biến tần bắt đầu chạy động cơ, cần kiểm tra tình trạng cách điện của động cơ trước khi kết luận khối công suất bên trong biến tần bị hỏng.

Dây U, V, W Hoặc Đường Cáp Đầu Ra Bị Rò Điện

Dòng rò cũng có thể phát sinh ngay trên đường dây từ biến tần đến động cơ. Cáp bị trầy xước, lớp vỏ cách điện xuống cấp, dây chạm vào vỏ tủ hoặc bị ẩm đều có thể tạo đường dẫn dòng điện xuống đất. Khi đó, SV055iG5A-4 sẽ phát hiện dòng chạm đất và ngắt đầu ra. Vì vậy, khi sửa lỗi GFT cần kiểm tra toàn bộ đường U-V-W, các đầu cos, terminal, hộp nối và vị trí dây đi qua máng cáp. Không nên chỉ đo nhanh tại đầu biến tần rồi bỏ qua phần dây dẫn phía sau, bởi nguyên nhân có thể nằm hoàn toàn ở hệ thống bên ngoài. Tài liệu LS cũng hướng dẫn kiểm tra dây đầu ra khi xảy ra Ground Fault.

Đầu Nối Động Cơ Bị Ẩm, Bẩn Hoặc Tiếp Xúc Không Tốt

Trong môi trường nhà máy, các đầu nối động cơ có thể chịu ảnh hưởng của độ ẩm, dầu, bụi kim loại hoặc bụi công nghiệp. Khi các chất bẩn tích tụ giữa các cực hoặc giữa cực với vỏ, khả năng cách điện giảm xuống và dòng rò có thể tăng lên.

Trường hợp này đôi khi khiến GFT xuất hiện không liên tục, chẳng hạn máy chạy được một thời gian mới báo lỗi hoặc chỉ báo lỗi khi môi trường có độ ẩm cao. Vì vậy, cần kiểm tra cả tình trạng thực tế của đầu nối và hộp cực động cơ chứ không chỉ kiểm tra linh kiện bên trong biến tần.

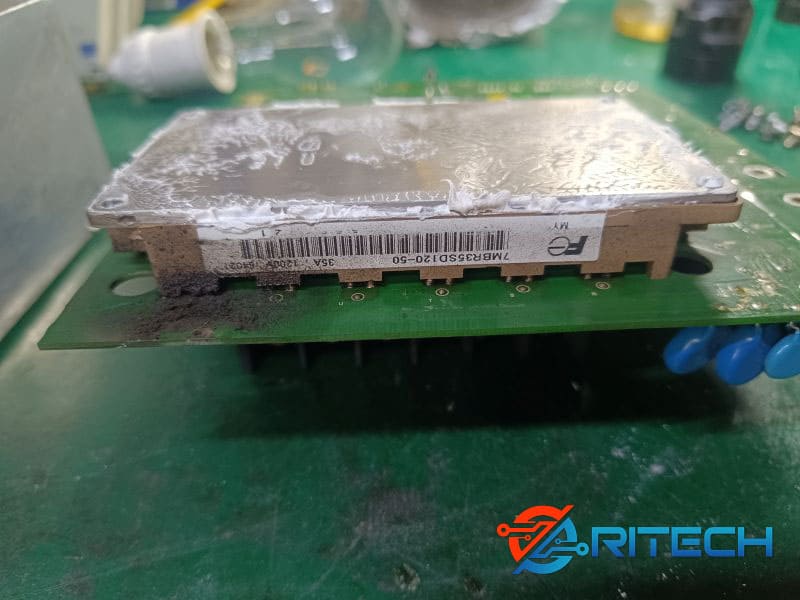

Khối Công Suất Hoặc IGBT Bị Hư Hỏng

Nếu động cơ và dây dẫn đều đạt yêu cầu cách điện nhưng SV055iG5A-4 vẫn báo GFT, lúc này cần chuyển hướng kiểm tra vào bên trong biến tần, đặc biệt là IGBT và khối công suất.

IGBT bị hư, rò hoặc xảy ra bất thường tại một nhánh công suất có thể làm biến tần nhận diện tình trạng tương tự chạm đất. Tài liệu dịch vụ iG5A dành riêng cho các model SV055~075iG5A-2/4 cũng đưa ra trình tự kiểm tra GFT liên quan đến mạch phát hiện GFT, Zero-CT, nguồn SMPS và CPU, cho thấy lỗi này không nhất thiết chỉ xuất phát từ dây động cơ.

Mạch Phát Hiện GFT Hoặc Zero-CT Bị Bất Thường

Đây là trường hợp cần chú ý khi GFT xuất hiện dù đầu ra và động cơ không có hiện tượng rò điện thực tế. Biến tần iG5A sử dụng mạch phát hiện dòng chạm đất để theo dõi sự mất cân bằng của dòng điện đầu ra. Nếu mạch phát hiện GFT hoặc Zero-CT hoạt động không chính xác, thiết bị có thể nhận diện sai hoặc phát hiện bất thường không đúng với tình trạng thực tế của tải.

Với những trường hợp này, việc chỉ thay động cơ hoặc thay dây sẽ không giải quyết được vấn đề. Cần đo kiểm trực tiếp trên bo mạch để xác định phần phát hiện GFT có hoạt động đúng hay không. Tài liệu service của iG5A cũng chỉ rõ đối với nhóm SV055~075iG5A-2/4, quy trình kiểm tra GFT có bước đo Zero-CT và mạch phát hiện GFT.

Bo Điều Khiển Hoặc Nguồn Nuôi Mạch Phát Hiện Bị Lỗi

Nếu mạch phát hiện không nhận được nguồn cấp hoặc tín hiệu xử lý không chính xác, lỗi GFT cũng có thể xuất hiện bất thường. Khi đó cần kiểm tra nguồn SMPS, tín hiệu từ mạch phát hiện về CPU và các phần tử liên quan trên bo điều khiển.

Đây là nguyên nhân khó xác định bằng việc quan sát bên ngoài, đặc biệt khi biến tần vẫn lên nguồn và các chức năng khác còn hoạt động. Vì vậy, cần dựa vào mã lỗi, tài liệu kỹ thuật và kết quả đo thực tế để khoanh vùng trước khi sửa chữa.

Lỗi GFT Có Thể Xuất Hiện Ngay Khi Cấp Nguồn Hoặc Khi Chạy Tải

Thời điểm xuất hiện lỗi cũng là một dấu hiệu quan trọng để xác định nguyên nhân. Nếu vừa cấp nguồn hoặc vừa đưa lệnh chạy đã báo GFT, cần chú ý nhiều hơn đến tình trạng chập/rò ở đầu ra, IGBT và mạch phát hiện bên trong. Ngược lại, nếu biến tần chạy bình thường nhưng sau một thời gian mang tải mới xuất hiện GFT, cần xem xét thêm khả năng cách điện động cơ suy giảm khi nóng, dây dẫn bị ảnh hưởng bởi nhiệt hoặc tình trạng rò chỉ xuất hiện khi hệ thống hoạt động.

Do đó, khi tiếp nhận LS SV055iG5A-4 lỗi GFT, CNCRITECH cần xác định rõ lỗi xuất hiện lúc nào, xuất hiện liên tục hay chập chờn, có thay đổi theo tải hay không. Kết hợp những thông tin này với kết quả đo cách điện và kiểm tra bên trong sẽ giúp khoanh vùng nhanh hơn.

Cần Khoanh Vùng Đúng Nguyên Nhân Trước Khi Sửa

Với SV055iG5A-4 báo GFT, không nên bắt đầu bằng việc thay IGBT hoặc sửa bo mạch ngay. Trình tự hợp lý là kiểm tra động cơ và cách điện → dây U-V-W và đầu nối → tình trạng rò thực tế → IGBT/khối công suất → mạch phát hiện GFT, Zero-CT → nguồn và bo điều khiển.

Cách kiểm tra này giúp phân biệt rõ lỗi từ hệ thống bên ngoài với lỗi thực sự nằm trong biến tần. Đặc biệt, tài liệu dịch vụ của LS cho model SV055~075iG5A-2/4 có quy trình chẩn đoán riêng cho GFT, vì vậy việc tra cứu tài liệu trước, xác định khu vực cần kiểm tra rồi mới sửa chữa sẽ giúp tránh mất thời gian và hạn chế thay linh kiện không cần thiết.

Bảng Mã Lỗi Thường Gặp Trên LS SV055iG5A-4 Và Hướng Xử Lý

Biến tần LS SV055iG5A-4 thuộc dòng iG5A 5,5kW, 3 pha 380–480V. Khi thiết bị phát sinh sự cố, mã hiển thị trên bàn phím là cơ sở quan trọng để xác định khu vực cần kiểm tra. Đặc biệt, không nên chỉ dựa vào hiện tượng biến tần không chạy mà cần tra đúng mã lỗi, đối chiếu nguyên nhân và sau đó mới kiểm tra phần tương ứng. Tài liệu của LS liệt kê riêng các nhóm lỗi như quá dòng, chạm đất, quá tải, quá nhiệt, mất pha đầu ra, quá áp, thấp áp, lỗi quạt và lỗi giao tiếp.

Tra Đúng Mã Lỗi Để Tập Trung Đúng Khu Vực Cần Sửa

Với SV055iG5A-4, cùng một hiện tượng “biến tần không chạy” nhưng nguyên nhân có thể hoàn toàn khác nhau. Chẳng hạn, GFT cần ưu tiên kiểm tra cách điện và đường đầu ra; OHT lại tập trung vào hệ thống làm mát; LVT cần kiểm tra nguồn cấp; còn ERR chủ yếu liên quan đến giao tiếp. Tài liệu iG5A cũng có chức năng lưu thông tin trip để hỗ trợ xác định lỗi đã xảy ra trong quá trình vận hành.

Vì vậy, khi tiếp nhận LS SV055iG5A-4 bị lỗi, CNCRITECH có thể dựa trên mã lỗi thực tế + thời điểm lỗi xuất hiện + kết quả đo kiểm để khoanh vùng. Cách này đặc biệt hữu ích với những lỗi như GFT, bởi cần phân biệt rõ lỗi xuất phát từ động cơ, dây dẫn bên ngoài hay chính biến tần trước khi quyết định sửa phần nào.

Ngoài các mã lỗi hiển thị thông thường, dòng iG5A còn có chức năng tự chẩn đoán IGBT, đầu ra và lỗi chạm đất, hỗ trợ kỹ thuật viên kiểm tra sâu hơn khi cần. Vì vậy, khi một SV055iG5A-4 liên tục báo lỗi, việc tra cứu tài liệu trước rồi mới tiến hành đo kiểm đúng khu vực sẽ giúp hạn chế thay linh kiện thử nghiệm và rút ngắn thời gian sửa chữa.

Quy Trình Sửa Chữa Biến Tần LS SV055iG5A-4 Báo Lỗi GFT Tại CNCRITECH

Khi tiếp nhận LS SV055iG5A-4 báo lỗi GFT, CNCRITECH trước tiên xác nhận tình trạng thực tế của thiết bị, thời điểm lỗi xuất hiện và các biểu hiện đi kèm. Sau đó, kỹ thuật viên tra cứu tài liệu kỹ thuật đúng dòng iG5A và đúng nhóm công suất SV055~075iG5A-2/4 để xác định trình tự kiểm tra. Tài liệu sửa chữa của LS quy định riêng quy trình kiểm tra GFT cho nhóm này, trong đó tập trung vào Zero-CT, mạch phát hiện GFT, nguồn SMPS và CPU. (

Trước khi đi sâu vào bo mạch, CNCRITECH kiểm tra phần bên ngoài gồm động cơ, dây U-V-W, đầu nối và tình trạng cách điện. Đây là bước quan trọng để xác định GFT xuất phát từ hệ thống bên ngoài hay thực sự nằm trong biến tần. Nếu phần động cơ và đường dây đều đạt yêu cầu nhưng biến tần vẫn báo GFT, kỹ thuật viên mới chuyển sang kiểm tra phần điện tử bên trong.

Sau khi khoanh vùng được nguyên nhân, kỹ thuật viên tiến hành sửa chữa đúng khu vực bị hỏng, thay linh kiện cần thiết và kiểm tra lại các mạch liên quan. Mục tiêu không chỉ là làm biến tần hết báo GFT mà phải xử lý được nguyên nhân gây lỗi, sau đó chạy thử để đánh giá khả năng hoạt động ổn định trước khi bàn giao.

Kiểm Tra Và Sửa Chữa Dây Đầu Ra, Động Cơ Và Cách Điện

Với lỗi GFT, động cơ và đường dây từ biến tần đến động cơ luôn cần được kiểm tra trước. Kỹ thuật viên kiểm tra từng dây U-V-W, các đầu cos, terminal, hộp đấu dây và những vị trí dây có khả năng bị trầy xước, ẩm hoặc chạm vào vỏ máy. Đồng thời, tình trạng cách điện của động cơ cũng được kiểm tra để phát hiện khả năng cuộn dây bị rò xuống vỏ.

Nếu phát hiện cáp bị suy giảm cách điện, động cơ bị chạm vỏ hoặc đầu nối bị ẩm, CNCRITECH xử lý phần gây rò trước rồi mới kiểm tra lại biến tần. Cách làm này rất quan trọng bởi tài liệu LS cũng yêu cầu khi gặp lỗi liên quan đến chạm đất phải kiểm tra inverter, motor và insulation của hệ thống dây dẫn.

Trong trường hợp tháo động cơ và đường dây ra nhưng biến tần vẫn xuất hiện GFT, hướng chẩn đoán sẽ chuyển sang phần bên trong biến tần. Khi đó có thể loại trừ phần lớn nguyên nhân bên ngoài và tập trung kiểm tra mạch phát hiện chạm đất, khối công suất và bo điều khiển.

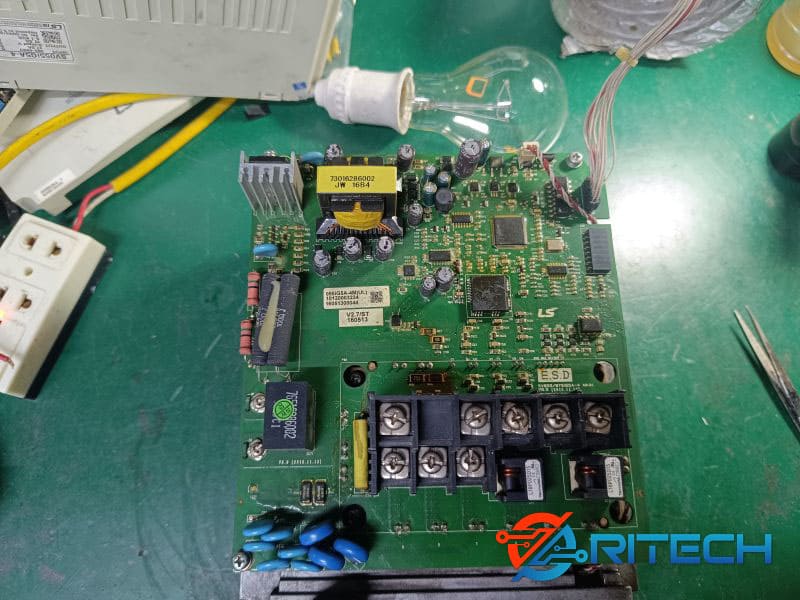

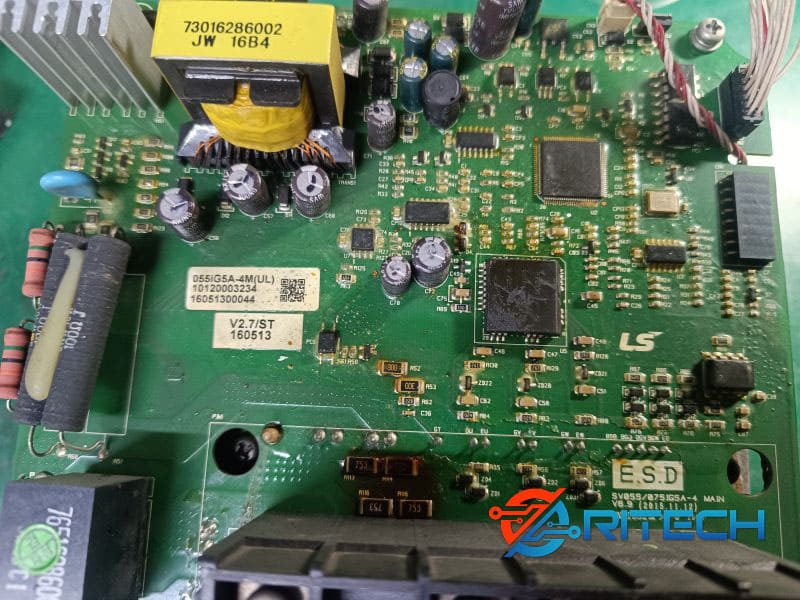

Kiểm Tra Và Sửa Chữa Mạch Phát Hiện Chạm Đất, Bo Điều Khiển Và Khối Công Suất

Đối với SV055iG5A-4, tài liệu service của LS đưa ra trình tự kiểm tra GFT khá cụ thể: đo Zero-CT → kiểm tra mạch phát hiện GFT → kiểm tra điện áp đầu ra SMPS → đánh giá CPU. Vì vậy, CNCRITECH dựa trên trình tự này để khoanh vùng thay vì kiểm tra linh kiện một cách ngẫu nhiên.

Đầu tiên, kỹ thuật viên kiểm tra Zero-CT và mạch phát hiện GFT để xác định tín hiệu dòng chạm đất có được đo và truyền về mạch điều khiển chính xác hay không. Nếu tín hiệu phát hiện bất thường, các linh kiện, đường mạch và nguồn cấp liên quan sẽ được đo kiểm để tìm vị trí gây lỗi.

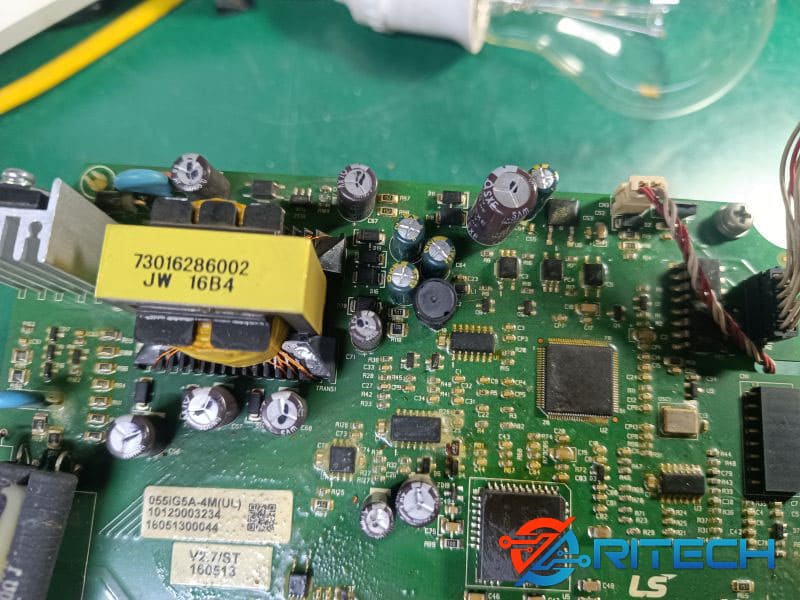

Tiếp theo là bo điều khiển và nguồn SMPS. Một nguồn cấp không ổn định hoặc tín hiệu xử lý sai có thể khiến hệ thống nhận diện GFT không chính xác. Khi những phần này đạt yêu cầu, kỹ thuật viên mới đánh giá đến CPU và các tín hiệu phản hồi liên quan.

Khối công suất và IGBT cũng được kiểm tra khi kết quả chẩn đoán cho thấy có khả năng liên quan. Không phải trường hợp GFT nào cũng cần thay IGBT, vì vậy CNCRITECH chỉ can thiệp vào khối công suất khi đo kiểm cho thấy có dấu hiệu bất thường. Cách này giúp tránh thay linh kiện không cần thiết và tập trung đúng vào phần thực sự gây lỗi.

Thay Thế Linh Kiện Hư Hỏng Và Phục Hồi Bo Mạch Biến Tần

Sau khi xác định chính xác vị trí hư hỏng, CNCRITECH tiến hành thay thế linh kiện lỗi, sửa đường mạch, phục hồi các khu vực bị cháy hoặc oxy hóa nếu có. Với những trường hợp linh kiện công suất, linh kiện nguồn hoặc linh kiện trên mạch phát hiện GFT bị hỏng, việc thay thế phải đi kèm kiểm tra các phần liên quan để tránh tình trạng linh kiện mới tiếp tục bị hỏng do nguyên nhân ban đầu chưa được xử lý.

Nếu bo mạch bị cháy tại một khu vực nhưng các phần còn lại vẫn có khả năng phục hồi, kỹ thuật viên ưu tiên sửa chữa bo ở cấp linh kiện thay vì mặc định thay nguyên bo. Sau khi sửa, các đường nguồn, tín hiệu điều khiển và mạch liên quan đến GFT được kiểm tra lại trước khi đưa thiết bị sang bước chạy thử.

Đối với trường hợp GFT xuất phát từ Zero-CT, mạch phát hiện GFT hoặc nguồn SMPS, việc sửa đúng phần này đặc biệt quan trọng. Đây cũng chính là những khu vực mà tài liệu service của LS yêu cầu tập trung kiểm tra đối với nhóm SV055~075iG5A-2/4.

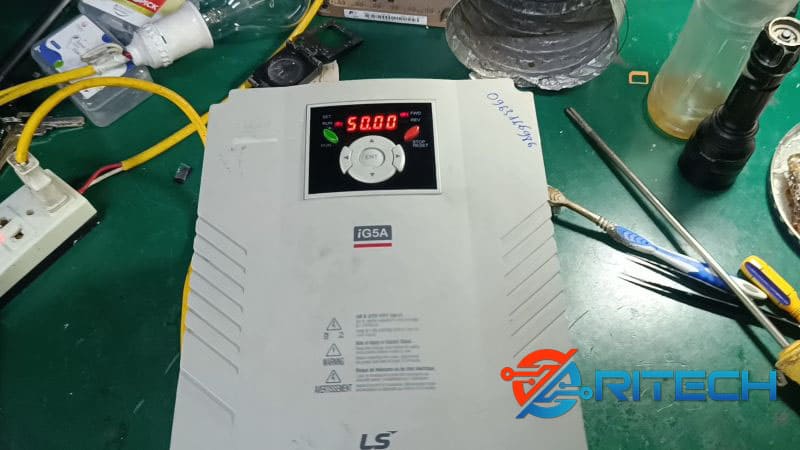

Kiểm Tra Chạy Thử Biến Tần LS SV055iG5A-4 Sau Khi Sửa Chữa

Sau khi hoàn tất sửa chữa, SV055iG5A-4 không được bàn giao ngay mà phải trải qua quá trình kiểm tra và chạy thử. Trước tiên, kỹ thuật viên kiểm tra lại toàn bộ đấu nối, cấp nguồn và theo dõi quá trình khởi động để đảm bảo biến tần không còn báo GFT ngay khi hoạt động.

Tiếp theo, biến tần được đưa vào chạy thử với điều kiện phù hợp để theo dõi điện áp, dòng điện, tần số, trạng thái đầu ra và nhiệt độ. Nếu có thể, quá trình chạy thử được duy trì đủ lâu để phát hiện những lỗi chỉ xuất hiện khi thiết bị nóng lên hoặc khi động cơ mang tải.

Quan trọng nhất là phải xác nhận GFT không tái diễn trong quá trình vận hành. Nếu lỗi xuất hiện trở lại, CNCRITECH tiếp tục dựa trên biểu hiện thực tế để kiểm tra lại khu vực tương ứng thay vì chỉ reset lỗi. Chỉ sau khi thiết bị hoạt động ổn định và các phần đã sửa được kiểm tra đầy đủ, biến tần mới được bàn giao cho khách hàng.

Như vậy, quy trình sửa LS SV055iG5A-4 lỗi GFT tại CNCRITECH được thực hiện theo hướng tra cứu mã lỗi → kiểm tra động cơ và cách điện → kiểm tra dây đầu ra → khoanh vùng mạch GFT → kiểm tra Zero-CT, SMPS, bo điều khiển và khối công suất → thay thế, phục hồi linh kiện hư hỏng → chạy thử và đánh giá độ ổn định. Cách làm này giúp tránh sửa chữa lan man và tập trung đúng vào nguyên nhân gây GFT.

Cách Hạn Chế Lỗi GFT Tái Diễn Trên Biến Tần LS SV055iG5A-4

Sau khi sửa chữa LS SV055iG5A-4 báo GFT, cần xử lý cả nguyên nhân bên ngoài và bên trong biến tần để hạn chế lỗi quay trở lại. Trước hết, cần đảm bảo động cơ và toàn bộ dây U-V-W có cách điện tốt, các đầu nối chắc chắn, không bị ẩm, oxy hóa hoặc chạm vào vỏ máy.

Trong quá trình sử dụng, nên hạn chế để biến tần và động cơ làm việc trong môi trường ẩm, nhiều bụi, nhiệt độ cao hoặc có hóa chất ăn mòn. Tủ điện cần được vệ sinh định kỳ, kiểm tra quạt làm mát, tản nhiệt và các đầu nối để tránh tình trạng nhiệt độ cao hoặc hơi ẩm làm suy giảm cách điện.

Đối với biến tần đã từng báo GFT, sau khi sửa chữa cần kiểm tra lại mạch phát hiện GFT, Zero-CT, nguồn cấp và khối công suất. Không nên chỉ xóa lỗi rồi đưa thiết bị trở lại máy mà chưa xác định rõ nguyên nhân. Khi nguyên nhân đã được xử lý đúng và thiết bị được chạy thử ổn định, khả năng lỗi GFT tái diễn sẽ được hạn chế đáng kể.

Năng Lực Sửa Chữa Biến Tần LS Của CNCRITECH

CNCRITECH chuyên sửa chữa thiết bị điện công nghiệp, trong đó biến tần LS là một trong những dòng được tiếp nhận thường xuyên. Đơn vị có kinh nghiệm xử lý nhiều model LS khác nhau, từ các dòng công suất nhỏ đến những thiết bị công suất lớn, với nhiều dạng sự cố phát sinh trong quá trình sử dụng thực tế.

Điểm mạnh của CNCRITECH là sửa chữa ở cấp linh kiện và bo mạch, không chỉ dừng lại ở việc thay thế nguyên cụm. Các lỗi như mạch nguồn, Driver, IGBT, bo điều khiển, lỗi giao tiếp, mất pha, quá dòng, chạm đất, lỗi cảm biến và nhiều dạng hư hỏng khác đều được kiểm tra dựa trên tình trạng thực tế của thiết bị.

Với LS SV055iG5A-4 lỗi GFT, kỹ thuật viên có thể dựa trên mã lỗi, tài liệu kỹ thuật và kết quả đo để khoanh vùng từ động cơ, dây dẫn, cách điện đến mạch phát hiện GFT, Zero-CT, bo điều khiển và khối công suất. Nhờ vậy quá trình sửa chữa tập trung hơn, tránh mất thời gian thay thử những linh kiện không liên quan.

CNCRITECH Nhận Sửa Chữa Biến Tần LS Tận Nơi Tại Miền Bắc

CNCRITECH nhận sửa chữa biến tần LS tại Hà Nội và các tỉnh miền Bắc, đáp ứng nhu cầu xử lý nhanh cho những nhà máy, xưởng sản xuất đang gặp sự cố thiết bị. Tùy vào tình trạng thực tế, kỹ thuật viên có thể hỗ trợ kiểm tra tại hiện trường hoặc tiếp nhận biến tần để sửa chữa chuyên sâu.

Với những trường hợp SV055iG5A-4 báo GFT, kiểm tra tận nơi đặc biệt hữu ích khi chưa xác định được lỗi nằm ở biến tần hay hệ thống bên ngoài. Kỹ thuật viên có thể kiểm tra trực tiếp động cơ, dây U-V-W, đầu nối, cách điện và điều kiện vận hành, từ đó xác định chính xác nguồn gây lỗi trước khi đưa ra phương án sửa chữa.

CNCRITECH hỗ trợ khách hàng tại Hà Nội, Bắc Ninh, Bắc Giang, Hưng Yên, Hải Dương, Hải Phòng, Quảng Ninh, Vĩnh Phúc, Phú Thọ, Thái Nguyên và nhiều khu vực khác tại miền Bắc.

Cam Kết Chất Lượng Và Chính Sách Bảo Hành Sau Sửa Chữa Tại CNCRITECH

CNCRITECH thực hiện sửa chữa theo nguyên tắc tra đúng lỗi – xác định đúng nguyên nhân – sửa đúng phần hỏng – kiểm tra và chạy thử trước khi bàn giao. Đối với lỗi GFT, việc tìm ra nguyên nhân thực sự đặc biệt quan trọng bởi nếu chỉ xử lý phần hiển thị lỗi mà bỏ qua nguyên nhân gây dòng rò thì biến tần có thể tiếp tục báo lỗi khi đưa trở lại sản xuất.

Sau khi sửa chữa, LS SV055iG5A-4 được kiểm tra lại các phần liên quan và chạy thử, theo dõi dòng điện, điện áp, trạng thái đầu ra và khả năng hoạt động ổn định. Nếu cần thiết, thiết bị sẽ được theo dõi trong thời gian đủ để phát hiện những bất thường chỉ xuất hiện khi biến tần hoặc động cơ hoạt động lâu.

CNCRITECH bàn giao thiết bị sau khi đã hoàn tất kiểm tra và áp dụng chính sách bảo hành đối với hạng mục sửa chữa theo thỏa thuận với khách hàng. Mục tiêu là không chỉ giúp biến tần hết báo GFT, mà còn đảm bảo thiết bị hoạt động ổn định khi trở lại hệ thống, hạn chế tối đa nguy cơ lỗi tái diễn và thời gian dừng máy.

Video test biến tần sau sửa:
