Nhắc đến CNCRITECH là nhắc đến đơn vị chuyên sửa chữa thiết bị điện công nghiệp với nhiều nhóm thiết bị như biến tần, PLC, Servo, Spindle, khởi động mềm và các bo mạch điều khiển công nghiệp. Trong đó, sửa chữa khởi động mềm là một trong những mảng chuyên môn được CNCRITECH đầu tư và thực hiện thường xuyên. CNCRITECH có nhiều năm kinh nghiệm sửa chữa khởi động mềm với đa dạng mẫu mã, công suất và chủng loại của nhiều thương hiệu khác nhau như Schneider, ABB và các hãng khác đang được sử dụng trong hệ thống máy móc, dây chuyền sản xuất công nghiệp. Kỹ thuật viên có khả năng kiểm tra từ mạch điều khiển, mạch nguồn, mạch kích SCR, khối công suất đến các mạch bảo vệ và tín hiệu phản hồi, giúp khoanh vùng nguyên nhân và đưa ra phương án sửa chữa phù hợp.
Đối với Schneider Altistart 22 ATS22C32Q báo lỗi PIT, CNCRITECH tiếp nhận kiểm tra và sửa chữa theo từng trường hợp cụ thể. Thiết bị được xác định đúng model, tình trạng lỗi và lịch sử vận hành trước khi tiến hành kiểm tra phần cứng. Việc chẩn đoán dựa trên mã lỗi, tài liệu kỹ thuật và kết quả đo kiểm thực tế giúp kỹ thuật viên tập trung vào khu vực có khả năng gây lỗi, hạn chế việc thay thế linh kiện không cần thiết. Bên cạnh sửa chữa tại xưởng, CNCRITECH còn hỗ trợ kiểm tra khởi động mềm tại hệ thống của khách hàng khi có nhu cầu cấp thiết. Đặc biệt với các dây chuyền đang sản xuất, việc xác định nhanh nguyên nhân hư hỏng và đưa ra phương án xử lý phù hợp giúp rút ngắn thời gian dừng máy, đáp ứng nhu cầu sửa chữa khẩn cấp và sớm đưa thiết bị trở lại vận hành.
Với đội ngũ kỹ thuật có kinh nghiệm cùng khả năng xử lý nhiều dòng khởi động mềm khác nhau, CNCRITECH hướng đến mục tiêu sửa đúng lỗi, kiểm tra kỹ sau sửa chữa và đảm bảo thiết bị hoạt động ổn định trước khi bàn giao cho khách hàng.

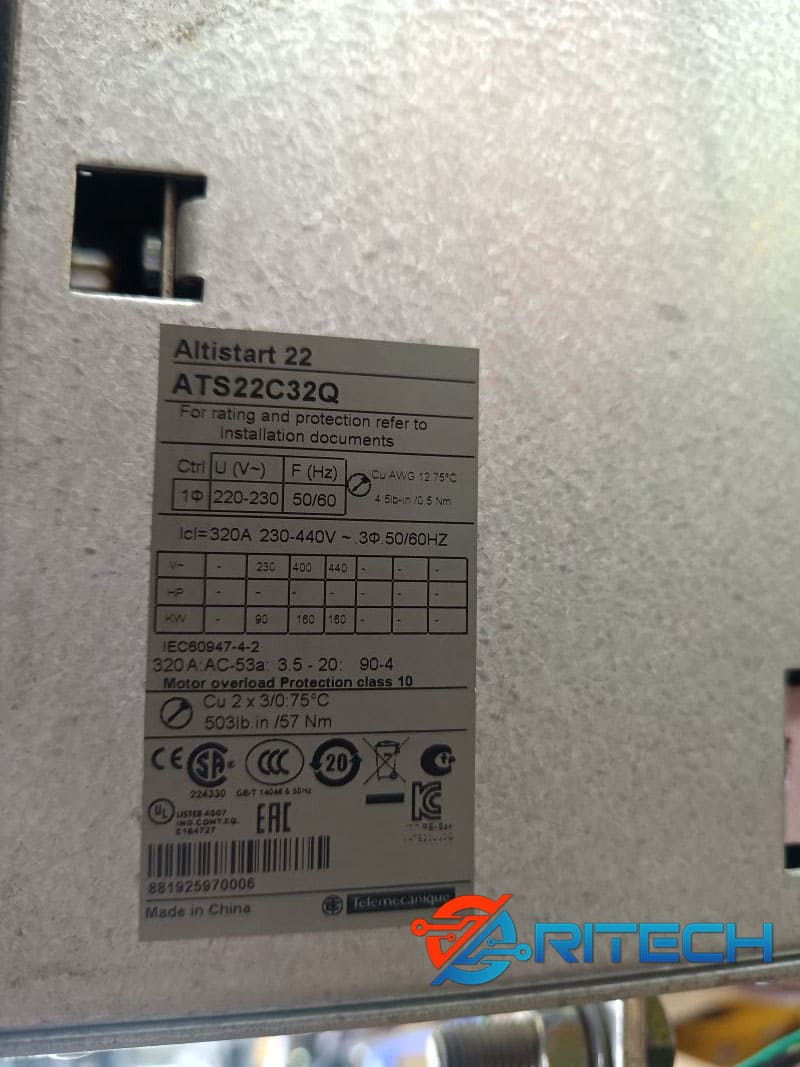

Tổng Quan Về Khởi Động Mềm Schneider Altistart 22 ATS22C32Q
Schneider Altistart 22 ATS22C32Q là khởi động mềm 3 pha thuộc dòng Altistart 22, được thiết kế để điều khiển quá trình khởi động và dừng của động cơ không đồng bộ 3 pha. Thay vì cấp trực tiếp toàn bộ điện áp cho động cơ ngay khi khởi động, thiết bị điều chỉnh quá trình tăng điện áp và mô-men giúp động cơ khởi động êm hơn, hạn chế dòng khởi động và giảm lực tác động đột ngột lên cơ cấu truyền động.
Với công suất lớn, ATS22C32Q được sử dụng trong nhiều hệ thống công nghiệp như bơm nước, quạt công nghiệp, hệ thống HVAC, cấp thoát nước và các dây chuyền sử dụng động cơ công suất lớn. Thiết bị có dòng định mức 320A, điện áp động lực 230–440VAC, 3 pha, điện áp điều khiển 230VAC và có thể đáp ứng động cơ công suất lớn tùy theo điện áp, chế độ tải và điều kiện lắp đặt.
Đặc Điểm Nổi Bật Của Altistart 22 ATS22C32Q
Một trong những điểm đáng chú ý của ATS22C32Q là khả năng điều khiển mô-men trong quá trình khởi động, giúp động cơ tăng tốc từ từ thay vì tạo ra cú giật mạnh như phương pháp đóng điện trực tiếp. Đối với những tải có quán tính lớn, đặc biệt là bơm và quạt, cách khởi động này giúp giảm tác động lên trục động cơ, khớp nối và các bộ phận cơ khí liên quan.
Thiết bị cũng được thiết kế với chức năng giới hạn dòng khởi động và tích hợp bypass, nhờ đó sau khi động cơ đạt trạng thái vận hành ổn định, tổn hao nhiệt trên phần tử công suất có thể được giảm xuống. Đây là một ưu điểm phù hợp với những hệ thống cần động cơ hoạt động liên tục trong thời gian dài.
Cấu Tạo Và Các Khối Chức Năng Chính
Để thực hiện quá trình khởi động mềm, bên trong ATS22C32Q có nhiều khối mạch phối hợp với nhau. Trong đó, khối SCR công suất đảm nhiệm việc điều chỉnh điện áp cấp cho động cơ, còn mạch Driver/kích SCR tạo tín hiệu điều khiển các phần tử công suất theo yêu cầu của bộ điều khiển.
Bên cạnh đó còn có mạch nguồn, bo điều khiển, mạch đo dòng và điện áp, mạch bảo vệ, mạch phát hiện trạng thái động cơ và hệ thống bypass. Các khối này hoạt động liên kết với nhau nên khi một phần gặp sự cố, Altistart 22 có thể không khởi động được động cơ hoặc phát sinh mã cảnh báo tương ứng.
Chính vì vậy, khi ATS22C32Q báo lỗi, việc xác định mã lỗi trước khi sửa chữa rất quan trọng. Mã lỗi giúp kỹ thuật viên bước đầu khoanh vùng khu vực cần kiểm tra, sau đó kết hợp với kết quả đo thực tế để xác định chính xác linh kiện hoặc mạch bị hư hỏng.
ATS22C32Q Phù Hợp Với Những Hệ Thống Nào?
Nhờ khả năng khởi động êm và kiểm soát dòng khởi động, Altistart 22 ATS22C32Q phù hợp với những hệ thống sử dụng động cơ công suất lớn nhưng không yêu cầu điều khiển tốc độ liên tục như biến tần. Thiết bị thường được lựa chọn cho bơm, quạt, HVAC, hệ thống cấp nước, hệ thống xử lý nước và các máy móc công nghiệp có tải động cơ lớn.
Đặc biệt với hệ thống bơm, quá trình tăng tốc và dừng động cơ có kiểm soát giúp hạn chế những thay đổi đột ngột trong hệ thống cơ khí và đường ống. Đây cũng là lý do dòng Altistart 22 được sử dụng trong nhiều ứng dụng công nghiệp cần khởi động ổn định nhưng không nhất thiết phải điều chỉnh tốc độ động cơ trong suốt quá trình vận hành.
Lưu Ý Khi ATS22C32Q Phát Sinh Lỗi
Do ATS22C32Q có cấu trúc gồm cả khối công suất và nhiều mạch điều khiển, đo lường, bảo vệ, một mã lỗi có thể liên quan đến nhiều nguyên nhân khác nhau. Vì vậy, khi thiết bị gặp sự cố, cần tra cứu đúng mã lỗi theo tài liệu kỹ thuật của Altistart 22, xác định khu vực có khả năng gây lỗi rồi mới tiến hành đo kiểm.
Với trường hợp ATS22C32Q báo lỗi PIT, đây sẽ là cơ sở để CNCRITECH tập trung kiểm tra đúng khu vực liên quan thay vì kiểm tra dàn trải toàn bộ thiết bị. Sau khi xác định được nguyên nhân, kỹ thuật viên mới đưa ra phương án sửa chữa phù hợp, kiểm tra lại thiết bị và chạy thử trước khi bàn giao.

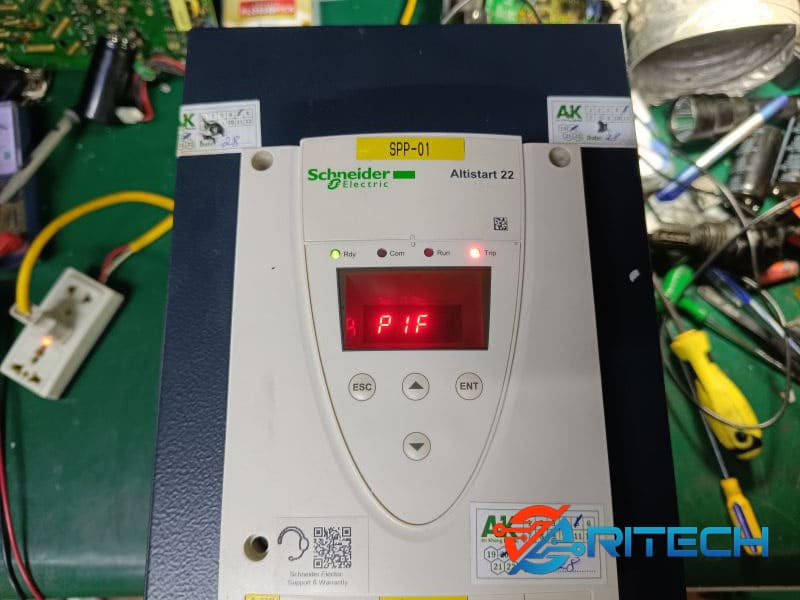

Lỗi PIT Trên Khởi Động Mềm Altistart 22 ATS22C32Q Là Gì?
PIT là một mã lỗi được ghi nhận trên khởi động mềm Schneider Altistart 22 ATS22C32Q, cho biết thiết bị đã phát hiện một trạng thái bất thường trong quá trình kiểm tra và điều khiển. Với Altistart 22, việc chẩn đoán lỗi cần dựa trên mã hiển thị, trạng thái của thiết bị và kết quả kiểm tra thực tế, bởi ATS22 có nhiều chức năng giám sát liên quan đến nguồn điện, động cơ, phần tử công suất và mạch điều khiển. Tài liệu hướng dẫn ATS22 của Schneider cũng có riêng các phần về chẩn đoán, xử lý sự cố và bảo trì.
Đối với trường hợp ATS22C32Q báo PIT, không nên chỉ nhìn mã lỗi rồi kết luận ngay một linh kiện cụ thể đã hỏng. Cần xác định PIT xuất hiện ở thời điểm nào: ngay khi cấp nguồn, khi ra lệnh RUN, trong quá trình tăng tốc hay khi động cơ đã chạy ổn định. Thời điểm phát sinh lỗi sẽ giúp thu hẹp đáng kể khu vực cần kiểm tra.
PIT Có Thể Liên Quan Đến Những Khu Vực Nào?
Do ATS22C32Q là khởi động mềm công suất lớn, bên trong thiết bị có nhiều khối phối hợp với nhau như bo điều khiển, mạch nguồn, mạch kích SCR, SCR công suất, mạch đo dòng/điện áp và các mạch bảo vệ. Khi một trong các khối này hoạt động không đúng, hệ thống điều khiển có thể phát hiện bất thường và đưa thiết bị về trạng thái bảo vệ.
Vì vậy, khi gặp PIT, kỹ thuật viên cần kiểm tra theo trình tự từ nguồn cấp → tín hiệu điều khiển → mạch đo và phản hồi → mạch kích SCR → khối SCR công suất, đồng thời kiểm tra điều kiện thực tế của động cơ và hệ thống điện.
Không Nên Vội Thay SCR Khi ATS22C32Q Báo PIT
Một sai lầm thường gặp khi sửa khởi động mềm là thấy thiết bị báo lỗi rồi thay ngay SCR công suất. Tuy nhiên, nếu nguyên nhân thực tế nằm ở mạch điều khiển, mạch kích SCR, nguồn phụ hoặc tín hiệu phản hồi, việc thay SCR sẽ không giải quyết được lỗi.
Đối với ATS22C32Q báo PIT, hướng xử lý hiệu quả hơn là tra cứu tài liệu kỹ thuật trước để xác định ý nghĩa chính xác của mã lỗi, sau đó dùng kết quả đó để khoanh vùng phần cần kiểm tra. Tiếp theo mới tiến hành đo kiểm từng khối để xác định linh kiện hoặc mạch thực sự bị hỏng.
Cần Phân Biệt Mã PIT Với Nguyên Nhân Gây Ra Lỗi
Mã PIT là thông tin giúp kỹ thuật viên định hướng chẩn đoán, nhưng không phải lúc nào cũng chính là tên của linh kiện bị hỏng. Một mã lỗi có thể xuất hiện do nhiều nguyên nhân khác nhau tùy tình trạng thiết bị, nguồn cấp, tải động cơ và các mạch liên quan.
Vì vậy, với Schneider Altistart 22 ATS22C32Q báo PIT, CNCRITECH sẽ kết hợp tra cứu mã lỗi theo tài liệu Altistart 22, kiểm tra hiện tượng thực tế và đo kiểm phần cứng để xác định chính xác nguyên nhân. Cách này giúp tập trung vào đúng khu vực có khả năng hư hỏng, hạn chế kiểm tra dàn trải và tránh thay thế linh kiện không cần thiết.
Lưu ý: Tôi không tìm được trong tài liệu ATS22 công khai của Schneider một bảng tra cứu đủ rõ để xác nhận chắc chắn rằng “PIT” có một định nghĩa duy nhất cho mọi phiên bản ATS22. Vì vậy, phần ý nghĩa mã PIT nên được đối chiếu với phiên bản tài liệu/firmware và cách mã xuất hiện trên chính ATS22C32Q trước khi chốt nguyên nhân sửa chữa.
Nguyên Nhân Khiến Altistart 22 ATS22C32Q Báo Lỗi PIT
Lỗi PIT trên Altistart 22 ATS22C32Q có thể xuất phát từ nhiều yếu tố khác nhau, không nhất thiết chỉ do một linh kiện công suất bị hỏng. Khi chẩn đoán, cần xem xét đồng thời nguồn điện, động cơ, khối SCR, mạch điều khiển, điều kiện môi trường và cả đặc điểm vận hành của hệ thống. Tài liệu Altistart 22 của Schneider có riêng các nội dung về chẩn đoán, xử lý sự cố, bảo trì và điều kiện lắp đặt, vì vậy việc xác định nguyên nhân nên được thực hiện theo đúng trình tự thay vì thay linh kiện ngay.
Môi Trường Làm Việc Nhiều Bụi, Ẩm Và Nhiệt Độ Cao
ATS22C32Q thường được lắp trong tủ điện công nghiệp, nơi có thể xuất hiện bụi, hơi ẩm, dầu, hóa chất hoặc nhiệt độ cao. Nếu tủ điện không được vệ sinh và thông gió tốt, bụi có thể bám lên bo mạch và các đầu nối, trong khi độ ẩm lâu ngày có thể gây oxy hóa, rò điện hoặc làm suy giảm chất lượng cách điện.
Đặc biệt, môi trường nóng và ẩm kéo dài có thể làm các linh kiện điện tử lão hóa nhanh hơn, ảnh hưởng đến mạch nguồn, mạch điều khiển, mạch đo lường và mạch kích SCR. Đây là nguyên nhân cần được xem xét khi thiết bị đã vận hành nhiều năm nhưng lỗi xuất hiện ngày càng thường xuyên.
Thiết Bị Trong Hệ Thống Báo Cháy Hoặc PCCC Ít Hoạt Động Nhưng Thỉnh Thoảng Khởi Động Lại
Một trường hợp thực tế cần lưu ý là các bơm hoặc động cơ thuộc hệ thống báo cháy, chữa cháy. Những thiết bị này có thể không chạy thường xuyên như máy móc trong dây chuyền sản xuất, nhưng lại có đặc điểm là để lâu trong trạng thái chờ và thỉnh thoảng mới khởi động.
Việc ít hoạt động không có nghĩa là thiết bị không bị hỏng. Ngược lại, thời gian dài không vận hành có thể khiến các vấn đề như ẩm, oxy hóa đầu nối, bụi bẩn, lão hóa tụ điện, kẹt cơ khí hoặc suy giảm chất lượng linh kiện tích tụ mà không được phát hiện. Đến khi hệ thống có lệnh chạy, các linh kiện phải chịu lại dòng điện và tải thực tế, từ đó lỗi có thể xuất hiện.
Đặc biệt với hệ thống PCCC, việc lâu ngày không chạy thử rồi đột ngột đóng điện và khởi động động cơ công suất lớn có thể làm bộc lộ những điểm yếu đã tồn tại từ trước. Vì vậy, các thiết bị trong hệ thống này vẫn cần được kiểm tra và vận hành thử định kỳ theo quy trình bảo trì của hệ thống.
Nguồn Điện Không Ổn Định Hoặc Có Hiện Tượng Quá Áp
Nguồn cấp không ổn định, mất cân bằng pha, sụt áp hoặc quá áp có thể tạo áp lực lớn lên các khối điện tử bên trong ATS22C32Q. Những bất thường về nguồn cũng có thể ảnh hưởng đến mạch nguồn điều khiển, mạch đo điện áp và khối công suất SCR.
Nếu ATS22C32Q được lắp trong hệ thống có nhiều thiết bị công suất lớn đóng cắt liên tục, cần kiểm tra chất lượng nguồn tại thời điểm thiết bị phát sinh lỗi thay vì chỉ đo nguồn khi hệ thống đang ở trạng thái nghỉ.
SCR Công Suất Bị Suy Giảm Hoặc Hư Hỏng
SCR là khối công suất quan trọng nhất của khởi động mềm, đảm nhiệm việc điều chỉnh điện áp cấp cho động cơ trong quá trình khởi động. Sau thời gian dài làm việc, SCR có thể bị suy giảm đặc tính, rò, chập hoặc hoạt động không đồng đều giữa các pha.
Khi đó, ATS22 có thể phát hiện trạng thái bất thường trong quá trình điều khiển động cơ. Tuy nhiên, không nên mặc định PIT đồng nghĩa với SCR hỏng. SCR cần được đo kiểm cùng với mạch kích và các tín hiệu liên quan để xác định chính xác nguyên nhân.
Mạch Kích SCR Hoạt Động Không Chính Xác
Ngay cả khi SCR công suất vẫn tốt, mạch Driver/kích SCR gặp vấn đề cũng có thể khiến thiết bị không điều khiển được phần tử công suất theo đúng yêu cầu.
Các nguyên nhân có thể nằm ở mạch nguồn nuôi Driver, linh kiện kích, tín hiệu điều khiển hoặc đường truyền tín hiệu giữa bo điều khiển và khối công suất. Đây là khu vực cần được kiểm tra khi đo SCR không phát hiện bất thường nhưng thiết bị vẫn báo lỗi.
Mạch Nguồn Hoặc Bo Điều Khiển Bị Lão Hóa
Sau nhiều năm vận hành, các linh kiện trên bo nguồn và bo điều khiển có thể thay đổi thông số. Tụ điện suy giảm, linh kiện bán dẫn bị lão hóa hoặc nguồn phụ không còn ổn định đều có thể khiến mạch điều khiển hoạt động không chính xác.
Với một thiết bị công suất lớn như ATS22C32Q, việc kiểm tra nguồn phụ và các tín hiệu điều khiển là rất quan trọng vì chỉ cần một nguồn cấp hoặc tín hiệu phản hồi sai lệch cũng có thể khiến hệ thống đưa ra trạng thái bảo vệ.
Động Cơ Hoặc Tải Cơ Khí Có Vấn Đề
Không phải mọi trường hợp ATS22 báo lỗi đều bắt nguồn từ chính khởi động mềm. Động cơ bị kẹt, tải quá nặng, ổ bi xuống cấp, bơm bị kẹt hoặc cơ cấu truyền động gặp vấn đề đều có thể khiến quá trình khởi động diễn ra bất thường.
Do đó, khi ATS22C32Q báo PIT, cần kiểm tra cả động cơ và tải thực tế, đặc biệt với những hệ thống lâu ngày không vận hành như bơm dự phòng hoặc bơm PCCC.
Đầu Nối, Dây Điều Khiển Hoặc Tiếp Điểm Bị Oxy Hóa
Các đầu nối trong tủ điện nếu làm việc lâu năm trong môi trường ẩm, bụi hoặc nhiệt độ cao có thể bị oxy hóa, lỏng tiếp điểm hoặc tăng điện trở tiếp xúc. Khi tín hiệu điều khiển hoặc phản hồi bị gián đoạn, ATS22 có thể phát hiện trạng thái bất thường.
Vì vậy, khi kiểm tra thực tế cần xem xét cả đầu nối nguồn, đầu nối điều khiển, dây tín hiệu, terminal và các điểm tiếp xúc, thay vì chỉ tập trung vào bo mạch bên trong.
Vận Hành Không Đúng Điều Kiện Hoặc Thiết Bị Để Quá Lâu Không Được Kiểm Tra
Một nguyên nhân dễ bị bỏ qua là thiết bị vẫn được cấp điện nhưng không được kiểm tra định kỳ. Đặc biệt trong các hệ thống bơm PCCC, thiết bị có thể nằm ở trạng thái chờ trong thời gian dài. Trong khoảng thời gian đó, bụi, hơi ẩm, nhiệt độ và quá trình lão hóa linh kiện vẫn diễn ra.
Vì vậy, với các hệ thống ít vận hành, cần xây dựng kế hoạch kiểm tra, chạy thử và bảo trì định kỳ, giúp phát hiện sớm những dấu hiệu bất thường trước khi thiết bị thực sự cần hoạt động.
Cần Tra Cứu Mã PIT Trước Khi Tiến Hành Sửa Chữa
Với ATS22C32Q báo PIT, CNCRITECH ưu tiên tra cứu tài liệu kỹ thuật đúng dòng Altistart 22 và đối chiếu với hiện tượng thực tế trước khi tháo sửa. Sau đó mới tiến hành kiểm tra nguồn, bo điều khiển, mạch kích, SCR, mạch đo và các phần liên quan.
Cách làm này giúp khoanh vùng đúng khu vực cần tập trung, tránh mất thời gian kiểm tra dàn trải toàn bộ khởi động mềm và hạn chế thay nhầm những linh kiện vẫn còn tốt. Schneider cũng cung cấp tài liệu ATS22 bao gồm các nội dung về đấu nối, cấu hình, bảo trì, chẩn đoán và xử lý sự cố để phục vụ quá trình kiểm tra thiết bị.
Bảng Mã Lỗi Thường Gặp Trên Altistart 22 ATS22C32Q Và Hướng Xử Lý
Altistart 22 ATS22C32Q có nhiều chức năng giám sát nguồn điện, động cơ, SCR, nhiệt độ và mạch điều khiển. Khi thiết bị phát sinh lỗi, cần ghi nhận đúng mã hiển thị trên màn hình, sau đó đối chiếu với tài liệu kỹ thuật để khoanh vùng nguyên nhân trước khi tiến hành sửa chữa.
| Mã lỗi | Ý nghĩa | Hướng kiểm tra và xử lý |
|---|---|---|
| UCF | Dòng động cơ thấp hơn mức cài đặt | Kiểm tra tải động cơ, dòng thực tế, thông số cài đặt và tình trạng cơ khí. |
| OCF | Quá dòng động cơ | Kiểm tra dòng động cơ, tải cơ khí, thông số bảo vệ và tình trạng động cơ. |
| PHbd | Mất cân bằng pha | Đo điện áp 3 pha, kiểm tra nguồn cấp, cầu đấu và các đầu nối. |
| GrdF | Phát hiện dòng rò xuống đất | Kiểm tra cách điện động cơ, dây cáp, tiếp địa và các mạch liên quan. |
| OLF | Quá tải động cơ | Kiểm tra tải cơ khí, tình trạng kẹt tải, dòng động cơ và thông số cài đặt. |
| OtF / DtF | Động cơ quá nhiệt hoặc lỗi tín hiệu PTC | Kiểm tra cảm biến nhiệt, dây PTC, nhiệt độ động cơ và hệ thống làm mát. |
| OHF | Khởi động mềm quá nhiệt | Kiểm tra quạt làm mát, tản nhiệt, bụi bẩn, thông gió và điều kiện lắp đặt. |
| PIF | Sai thứ tự pha | Kiểm tra thứ tự pha L1-L2-L3 và cài đặt liên quan đến thứ tự pha. |
| PHF | Mất pha đầu vào | Kiểm tra nguồn 3 pha, cầu chì, contactor, aptomat, dây nguồn và đầu nối. |
| USF | Thấp áp hoặc mất điện áp | Kiểm tra điện áp nguồn, hiện tượng sụt áp và các ngưỡng bảo vệ. |
| OSF | Quá áp | Kiểm tra điện áp nguồn và các thông số giới hạn quá áp. |
| StF | Thời gian khởi động quá dài | Kiểm tra tải, dòng khởi động, thời gian tăng tốc và khả năng đáp ứng của động cơ. |
| SnbF | Quá nhiều lần khởi động | Kiểm tra tần suất khởi động và tình trạng nhiệt của động cơ, khởi động mềm. |
| SSCr | SCR bị ngắn mạch hoặc bất thường | Kiểm tra SCR, mạch kích SCR, dây động lực và khối công suất. |
| EtF | Lỗi bên ngoài | Kiểm tra tín hiệu lỗi bên ngoài và các thiết bị bảo vệ, liên động. |
| InF | Lỗi nội bộ | Kiểm tra nguồn điều khiển, bo mạch và các mạch điện tử bên trong. |
| SLF | Lỗi truyền thông | Kiểm tra cáp truyền thông, địa chỉ, tốc độ truyền và thiết bị điều khiển. |
| trAP | Lỗi nội bộ của thiết bị | Kiểm tra nguồn, bo điều khiển và các mạch xử lý bên trong. |
| SCF | Ngắn mạch | Kiểm tra cáp động cơ, cách điện động cơ và khối công suất. |
| bPF | Lỗi contactor bypass | Kiểm tra contactor bypass, tiếp điểm và khả năng chập của SCR. |
| CFF | Cấu hình không hợp lệ | Kiểm tra lại cấu hình và các thông số cài đặt của thiết bị. |
Lưu Ý Khi ATS22C32Q Báo Lỗi PIT
Riêng trường hợp ATS22C32Q báo PIT, cần xác định chính xác mã hiển thị và trạng thái thiết bị trước khi kết luận nguyên nhân. Không nên mặc định PIT là do SCR, bo điều khiển hay một linh kiện cụ thể bị hỏng.
CNCRITECH sẽ ưu tiên ghi nhận mã lỗi → tra cứu tài liệu kỹ thuật → xác định khu vực nghi ngờ → đo kiểm thực tế → xác định linh kiện hư hỏng. Cách làm này giúp tập trung vào đúng phần cần sửa, tránh kiểm tra dàn trải và hạn chế thay thế linh kiện không cần thiết.
Sau khi sửa chữa, ATS22C32Q tiếp tục được kiểm tra và chạy thử để đánh giá khả năng hoạt động ổn định trước khi bàn giao cho khách hàng.
Quy Trình Sửa Chữa Khởi Động Mềm Altistart 22 ATS22C32Q Báo Lỗi PIT Tại CNCRITECH
Khi tiếp nhận khởi động mềm Schneider Altistart 22 ATS22C32Q báo lỗi PIT, CNCRITECH thực hiện theo quy trình từ tiếp nhận – tra cứu mã lỗi – kiểm tra – xác định nguyên nhân – sửa chữa – kiểm tra sau sửa – chạy thử – bàn giao. Mục tiêu không chỉ là làm mất mã lỗi mà phải xử lý đúng nguyên nhân gây hư hỏng, đảm bảo thiết bị hoạt động ổn định trước khi đưa trở lại hệ thống.
Tiếp Nhận Và Ghi Nhận Tình Trạng Altistart 22 ATS22C32Q
Kỹ thuật viên tiếp nhận thiết bị, ghi nhận đúng model ATS22C32Q, mã lỗi PIT, tình trạng khi cấp nguồn, thời điểm phát sinh lỗi và hiện tượng của động cơ khi thiết bị gặp sự cố. Nếu khách hàng cung cấp được lịch sử vận hành, thời điểm bắt đầu xuất hiện lỗi hoặc các sự cố trước đó như mất điện, quá áp, chập tải, lâu ngày không vận hành thì những thông tin này cũng được sử dụng để hỗ trợ chẩn đoán.
Tra Cứu Tài Liệu Kỹ Thuật Để Xác Định Hướng Sửa Chữa
Trước khi kiểm tra sâu, CNCRITECH tra cứu tài liệu kỹ thuật của Altistart 22 và đối chiếu mã PIT với tình trạng thực tế của thiết bị. Đây là bước quan trọng giúp kỹ thuật viên xác định khu vực cần tập trung kiểm tra thay vì tháo và đo toàn bộ mạch một cách dàn trải.
Từ thông tin mã lỗi và hiện tượng thực tế, kỹ thuật viên xây dựng hướng kiểm tra đối với các khu vực như mạch nguồn, bo điều khiển, mạch đo, mạch kích SCR, SCR công suất và các mạch bảo vệ liên quan.

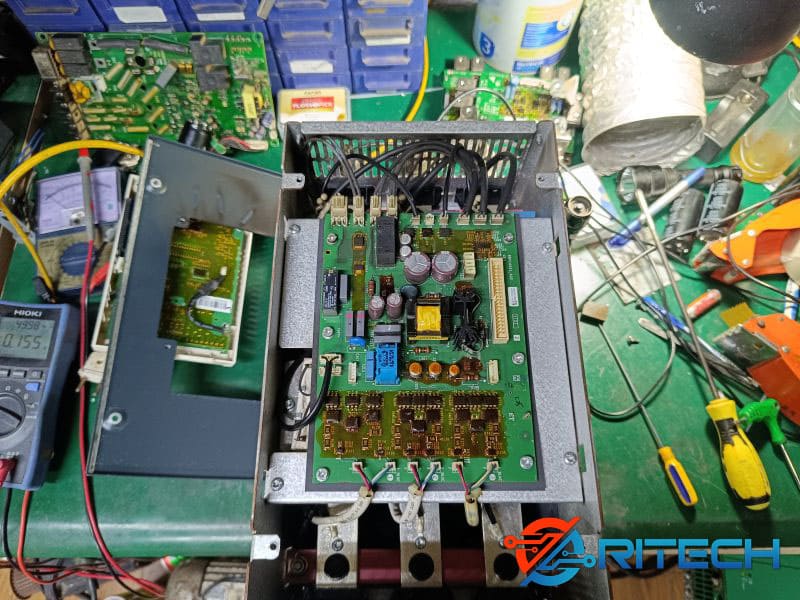

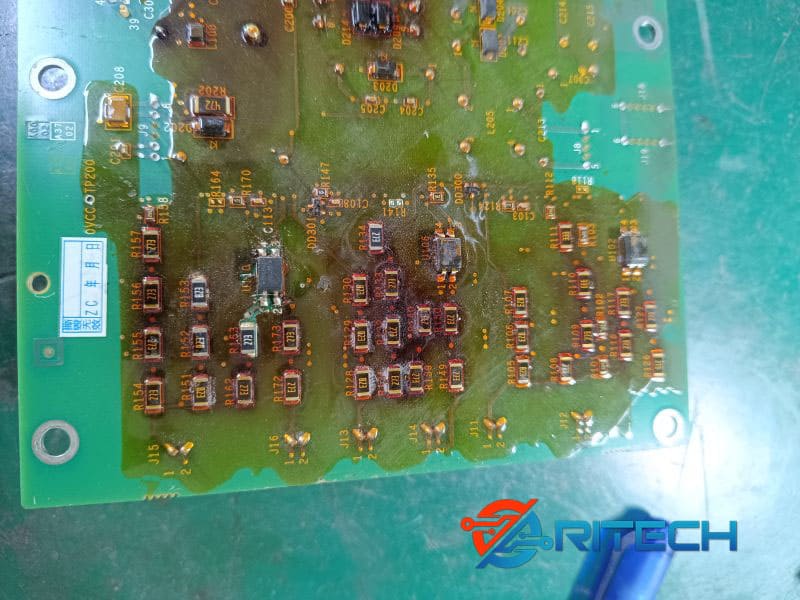

Kiểm Tra Ngoại Quan Và Đánh Giá Tình Trạng Bo Mạch
ATS22C32Q được kiểm tra tổng thể trước khi tiến hành sửa chữa. Kỹ thuật viên tìm kiếm các dấu hiệu như cháy đen, nứt linh kiện, tụ điện xuống cấp, mối hàn bong nứt, oxy hóa, bụi bẩn, hơi ẩm hoặc dấu hiệu quá nhiệt.
Đối với những thiết bị được sử dụng trong môi trường công nghiệp hoặc hệ thống PCCC lâu ngày không hoạt động, bước này đặc biệt quan trọng vì ẩm, bụi, oxy hóa và lão hóa linh kiện có thể là nguyên nhân khiến thiết bị phát sinh lỗi sau một thời gian dài.

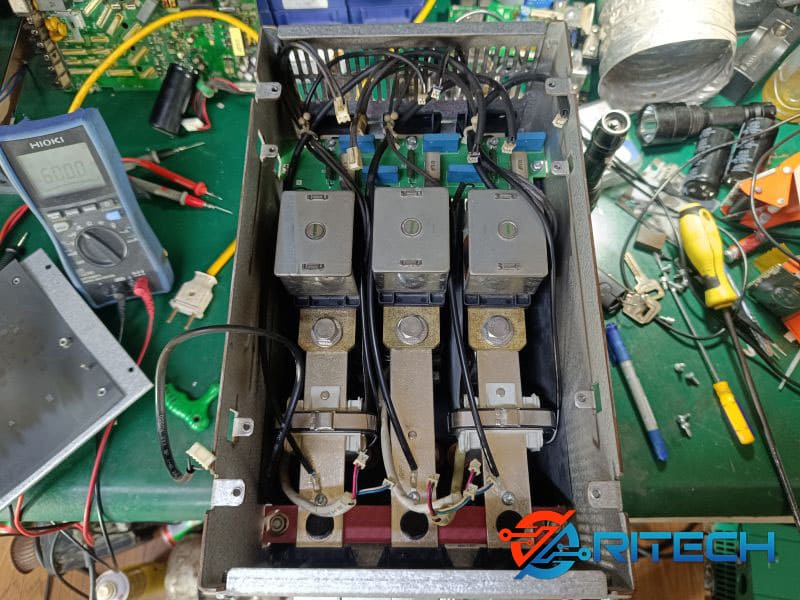

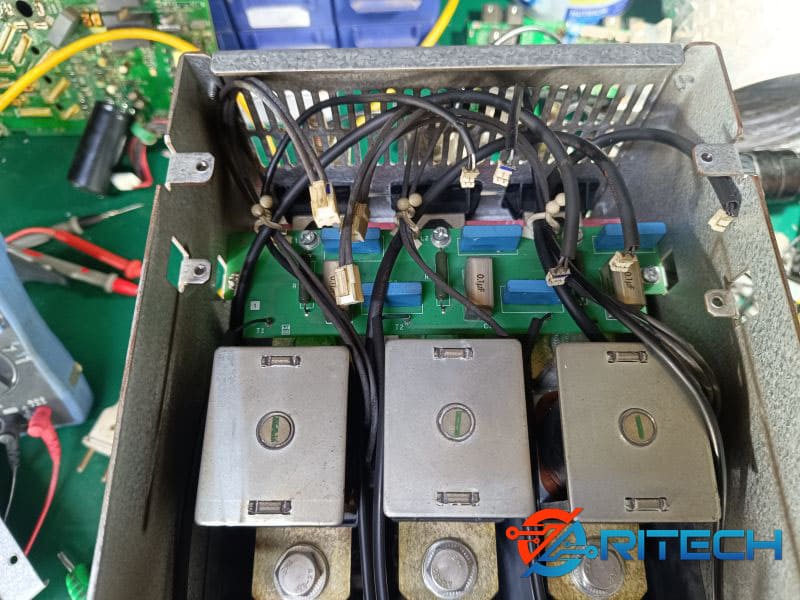

Kiểm Tra Khối SCR Công Suất
Sau khi kiểm tra ngoại quan, CNCRITECH tiến hành đo kiểm khối SCR công suất của ATS22C32Q. Các SCR được kiểm tra tình trạng chập, rò, bất thường giữa các cực và sự đồng đều giữa các pha.
Nếu phát hiện SCR bị hư hỏng, kỹ thuật viên xác định chính xác phần tử cần thay thế và kiểm tra thêm các linh kiện xung quanh để tìm nguyên nhân khiến SCR hỏng. Điều này giúp tránh tình trạng thay SCR mới nhưng lỗi nhanh chóng quay trở lại do mạch kích hoặc mạch điều khiển vẫn còn vấn đề.
Kiểm Tra Mạch Kích SCR Và Driver
Khi SCR công suất có dấu hiệu bất thường hoặc sau khi xác nhận SCR chưa hỏng, kỹ thuật viên tiếp tục kiểm tra mạch kích SCR/Driver.
Các nguồn nuôi, linh kiện Driver, tín hiệu kích và đường truyền tín hiệu được kiểm tra để xác định khả năng điều khiển SCR. Nếu mạch Driver bị hư, CNCRITECH tiến hành sửa chữa hoặc thay thế các linh kiện hỏng, đồng thời kiểm tra lại tín hiệu sau khi sửa.
Kiểm Tra Và Sửa Chữa Mạch Nguồn
Mạch nguồn là khu vực quan trọng cung cấp điện áp cho bo điều khiển, Driver và các mạch điện tử bên trong ATS22C32Q. Nếu nguồn phụ bị yếu, mất hoặc dao động, thiết bị có thể hoạt động không ổn định và phát sinh lỗi.
CNCRITECH kiểm tra các mức điện áp, linh kiện nguồn, tụ điện, linh kiện bán dẫn và các đường cấp nguồn. Khi xác định được linh kiện hư hỏng, kỹ thuật viên tiến hành thay thế linh kiện phù hợp, xử lý phần mạch bị lỗi và kiểm tra lại điện áp sau sửa chữa.

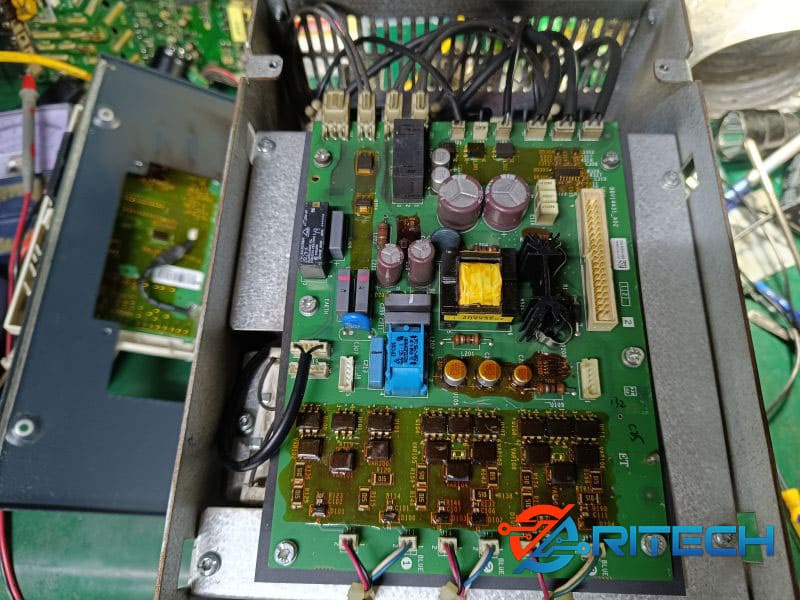

Kiểm Tra Và Sửa Chữa Bo Điều Khiển
Nếu các khối công suất và nguồn vẫn hoạt động bình thường, quá trình sửa chữa được tiếp tục trên bo điều khiển. Kỹ thuật viên kiểm tra các khu vực xử lý tín hiệu, nguồn nuôi, linh kiện điện tử và các đường tín hiệu liên quan đến quá trình giám sát và điều khiển.
Những linh kiện bị sai lệch thông số hoặc hư hỏng sẽ được thay thế, các đường mạch bị đứt hoặc oxy hóa được phục hồi. Sau đó bo điều khiển được kiểm tra lại trước khi đưa vào chạy thử.
Kiểm Tra Mạch Đo Dòng, Đo Áp Và Tín Hiệu Phản Hồi
ATS22C32Q sử dụng các tín hiệu đo lường và phản hồi để giám sát tình trạng hoạt động của hệ thống. Vì vậy, CNCRITECH kiểm tra mạch đo dòng, đo điện áp và các tín hiệu phản hồi để xác định có tín hiệu nào bị mất, sai lệch hoặc không ổn định hay không.
Nếu nguyên nhân nằm ở mạch đo hoặc linh kiện xử lý tín hiệu, kỹ thuật viên tiến hành sửa chữa đúng khu vực hư hỏng, sau đó đo lại tín hiệu để đảm bảo mạch hoạt động chính xác.

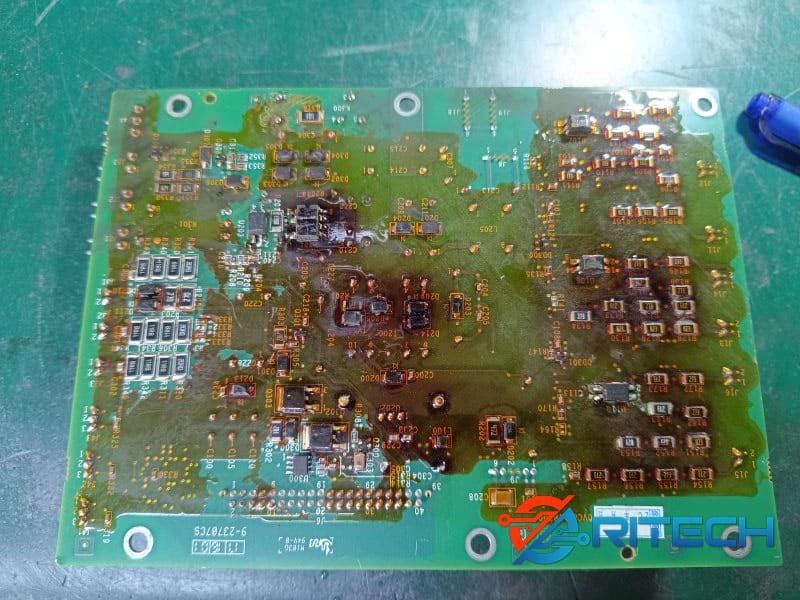

Sửa Chữa Và Phục Hồi Bo Mạch Bị Hư Hỏng
Sau khi hoàn tất quá trình chẩn đoán, CNCRITECH xác định rõ nguyên nhân và phần linh kiện cần sửa chữa. Tùy tình trạng thực tế, thiết bị có thể được sửa chữa ở mạch nguồn, bo điều khiển, mạch Driver, mạch đo, khối SCR hoặc các đường mạch liên quan.
Đối với bo mạch bị cháy, đứt đường mạch hoặc hư hỏng do quá nhiệt, kỹ thuật viên tiến hành phục hồi đường mạch, thay linh kiện, xử lý điểm cháy và kiểm tra lại các linh kiện liên quan. Không chỉ thay linh kiện bị cháy, CNCRITECH còn tìm nguyên nhân khiến linh kiện đó hư để hạn chế lỗi tái diễn.
Kiểm Tra Tổng Thể Sau Khi Sửa Chữa
Sau khi hoàn thành phần sửa chữa, ATS22C32Q được kiểm tra lại toàn bộ khu vực đã can thiệp. Kỹ thuật viên kiểm tra nguồn, khối công suất, Driver, bo điều khiển, tín hiệu đo lường và các kết nối liên quan.
Thiết bị chỉ được cấp nguồn chạy thử khi đảm bảo không còn dấu hiệu chập, sai kết nối hoặc bất thường có thể gây hư hỏng tiếp tục.

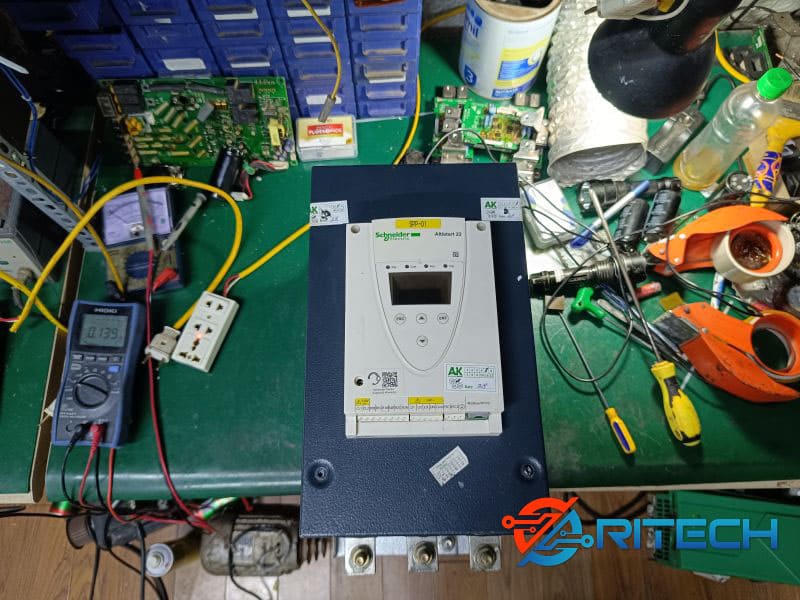

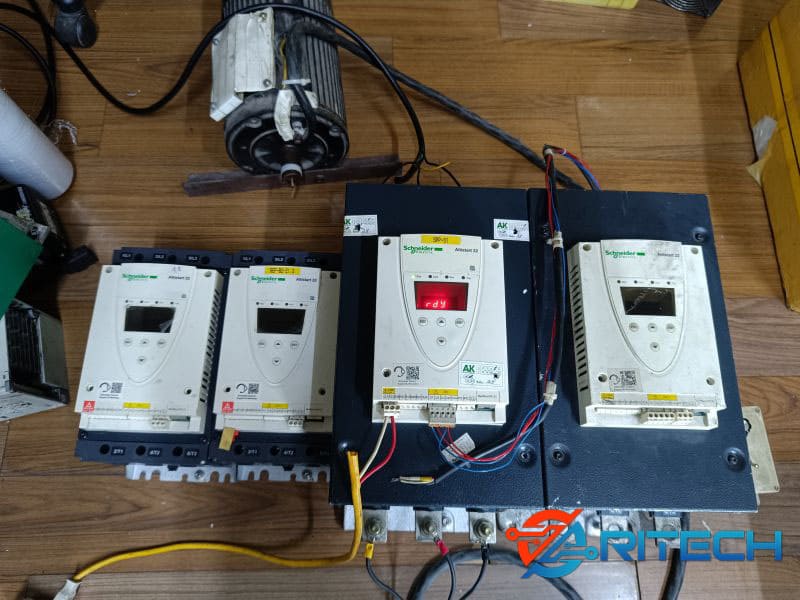

Chạy Thử Altistart 22 ATS22C32Q Sau Sửa Chữa
CNCRITECH có bộ thiết bị test dành cho nhiều dòng khởi động mềm và thiết bị điện công nghiệp, phục vụ việc kiểm tra sau sửa chữa. ATS22C32Q được cấp nguồn và theo dõi trong quá trình hoạt động để xác nhận lỗi PIT đã được xử lý và thiết bị không phát sinh thêm mã lỗi bất thường.
Quá trình chạy thử tập trung theo dõi điện áp, dòng điện, tín hiệu điều khiển, hoạt động của SCR, nhiệt độ và trạng thái vận hành của khởi động mềm. Nếu cần, thiết bị được chạy ở nhiều điều kiện khác nhau để đánh giá độ ổn định thay vì chỉ cấp nguồn kiểm tra màn hình.
Kiểm Tra Với Động Cơ Và Tải Thực Tế Khi Có Điều Kiện
Sau khi thiết bị đạt yêu cầu trên bộ test, CNCRITECH có thể tiếp tục kiểm tra với động cơ hoặc tải phù hợp khi điều kiện cho phép. Việc này giúp đánh giá khả năng khởi động, tăng tốc và vận hành thực tế của ATS22C32Q.
Đối với những hệ thống như bơm nước, bơm PCCC hoặc các thiết bị lâu ngày mới vận hành, việc kiểm tra cả động cơ và tải rất quan trọng. Nếu động cơ bị kẹt, cách điện kém hoặc tải có vấn đề, lỗi có thể xuất hiện trở lại dù bản thân khởi động mềm đã được sửa chữa tốt.
Hoàn Thiện Và Bàn Giao Thiết Bị
Chỉ sau khi sửa chữa hoàn tất, kiểm tra đạt yêu cầu và chạy thử ổn định, CNCRITECH mới tiến hành bàn giao Altistart 22 ATS22C32Q cho khách hàng.
Quy trình sửa chữa được thực hiện theo nguyên tắc tra cứu đúng mã lỗi – khoanh vùng nguyên nhân – kiểm tra chính xác – sửa đúng phần hư hỏng – kiểm tra lại – chạy thử – bàn giao. Nhờ đó, CNCRITECH không chỉ xử lý tình trạng ATS22C32Q báo PIT mà còn hướng đến việc đảm bảo thiết bị hoạt động ổn định và đáp ứng nhu cầu vận hành thực tế của khách hàng.
Cách Hạn Chế Lỗi PIT Tái Diễn Trên Khởi Động Mềm Altistart 22
Để hạn chế lỗi PIT tái diễn trên Altistart 22, cần xử lý cả nguyên nhân trực tiếp gây lỗi và những yếu tố bên ngoài có thể làm thiết bị hoạt động không ổn định. Sau khi sửa chữa, không nên chỉ xóa lỗi rồi đưa thiết bị vào vận hành ngay mà cần kiểm tra lại nguồn điện, động cơ, khối công suất, mạch điều khiển, hệ thống làm mát và điều kiện lắp đặt. Tài liệu Altistart 22 của Schneider cũng có các nội dung riêng về bảo trì, chẩn đoán và xử lý sự cố.
Đối với các hệ thống bơm PCCC, bơm dự phòng hoặc thiết bị ít vận hành, cần đặc biệt chú ý việc kiểm tra và chạy thử định kỳ. Thiết bị dù không hoạt động thường xuyên vẫn có thể bị ảnh hưởng bởi bụi, hơi ẩm, oxy hóa đầu nối, lão hóa tụ điện và linh kiện điện tử. Khi đến thời điểm cần khởi động, những vấn đề này mới bộc lộ và có thể khiến khởi động mềm phát sinh lỗi.
Ngoài ra, cần đảm bảo tủ điện thông thoáng, quạt và đường tản nhiệt không bị bụi che kín, hạn chế nhiệt độ bên trong tủ quá cao. Các đầu nối nguồn và điều khiển cũng nên được kiểm tra định kỳ để phát hiện sớm hiện tượng lỏng, oxy hóa hoặc phát nhiệt bất thường.
Quan trọng nhất, sau khi sửa lỗi PIT cần chạy thử thiết bị đủ thời gian và theo dõi các thông số vận hành. Nếu lỗi xuất phát từ một linh kiện trên bo mạch nhưng nguyên nhân gốc lại do nguồn điện, nhiệt độ hoặc điều kiện tải, việc chỉ thay linh kiện sẽ không giải quyết triệt để và lỗi có thể quay lại.
Năng Lực Sửa Chữa Khởi Động Mềm Schneider Của CNCRITECH
CNCRITECH chuyên sửa chữa thiết bị điện công nghiệp, trong đó khởi động mềm là một mảng chuyên môn được thực hiện thường xuyên bên cạnh biến tần, Servo, PLC và các thiết bị điều khiển khác.
Với nhiều năm kinh nghiệm sửa chữa khởi động mềm, CNCRITECH tiếp nhận đa dạng model, công suất và chủng loại của nhiều thương hiệu như Schneider, ABB và các dòng khởi động mềm khác đang sử dụng trong nhà máy.
Đối với Altistart 22 ATS22C32Q, CNCRITECH có khả năng kiểm tra và sửa chữa từ mạch nguồn, bo điều khiển, mạch Driver/kích SCR, SCR công suất, mạch đo lường đến các mạch bảo vệ và tín hiệu phản hồi. Việc sửa chữa được thực hiện dựa trên mã lỗi và kết quả đo kiểm thực tế, tránh tình trạng thấy lỗi là thay ngay linh kiện công suất.
CNCRITECH cũng có hệ thống test dành cho nhiều dòng thiết bị công nghiệp, giúp kiểm tra và chạy thử sau sửa chữa trước khi bàn giao. Đây là bước quan trọng để xác nhận thiết bị không chỉ hết lỗi trên màn hình mà còn hoạt động ổn định trong quá trình vận hành.
CNCRITECH Nhận Sửa Chữa Khởi Động Mềm Altistart Tận Nơi Tại Hà Nội Và Các Tỉnh Miền Bắc
CNCRITECH nhận kiểm tra và sửa chữa khởi động mềm Altistart tại Hà Nội và hỗ trợ khách hàng ở nhiều tỉnh thành khu vực miền Bắc. Với những hệ thống đang dừng máy hoặc có nhu cầu sửa chữa gấp, kỹ thuật viên có thể hỗ trợ kiểm tra tình trạng thiết bị tại hiện trường để nhanh chóng xác định hướng xử lý.
Phạm vi hỗ trợ gồm Hà Nội, Bắc Ninh, Hưng Yên, Hải Dương, Hải Phòng, Quảng Ninh, Vĩnh Phúc, Phú Thọ, Thái Nguyên, Bắc Giang, Ninh Bình, Nam Định, Thái Bình, Hà Nam, Thanh Hóa và các khu vực lân cận.
Đối với thiết bị cần sửa chữa chuyên sâu, khởi động mềm có thể được đưa về xưởng để kiểm tra bo mạch, sửa chữa linh kiện, phục hồi mạch và chạy thử trên bộ test phù hợp. Sau khi đạt yêu cầu mới tiến hành bàn giao cho khách hàng.
Cam Kết Chất Lượng Và Chính Sách Bảo Hành Sau Sửa Chữa Tại CNCRITECH
CNCRITECH thực hiện sửa chữa theo nguyên tắc xác định đúng nguyên nhân – sửa đúng phần hư hỏng – kiểm tra lại – chạy thử – bàn giao. Đối với Altistart 22 báo PIT, kỹ thuật viên không chỉ tập trung làm mất mã lỗi mà còn kiểm tra các khu vực có liên quan để hạn chế khả năng lỗi quay trở lại.
Sau khi sửa chữa, thiết bị được kiểm tra lại nguồn, mạch điều khiển, mạch kích SCR, khối công suất và các tín hiệu liên quan, sau đó chạy thử để đánh giá khả năng hoạt động. Những thiết bị đạt yêu cầu mới được bàn giao.
CNCRITECH thực hiện chính sách bảo hành theo hạng mục sửa chữa, đồng thời hỗ trợ kỹ thuật khi khách hàng đưa thiết bị trở lại hệ thống. Mục tiêu là đảm bảo khởi động mềm sau sửa chữa có thể vận hành ổn định, đáp ứng nhu cầu sản xuất và hạn chế tối đa thời gian dừng máy.
Liên Hệ CNCRITECH Để Sửa Chữa Altistart 22 ATS22C32Q Lỗi PIT Nhanh Chóng
Khi khởi động mềm Schneider Altistart 22 ATS22C32Q báo lỗi PIT, khách hàng nên liên hệ đơn vị có kinh nghiệm sửa chữa khởi động mềm để được kiểm tra và xác định đúng nguyên nhân. CNCRITECH chuyên sửa chữa thiết bị điện công nghiệp như biến tần, Servo, PLC, khởi động mềm và bo mạch điều khiển, trong đó nhận sửa chữa nhiều dòng khởi động mềm Schneider, ABB, Siemens, Danfoss và các hãng khác.
Đối với ATS22C32Q lỗi PIT, CNCRITECH tiếp nhận thiết bị để tra cứu mã lỗi, kiểm tra thực tế và khoanh vùng khu vực hư hỏng trước khi tiến hành sửa chữa. Kỹ thuật viên có thể kiểm tra các phần như mạch nguồn, bo điều khiển, mạch kích SCR, SCR công suất, mạch đo và các tín hiệu liên quan. Sau khi sửa chữa, thiết bị được kiểm tra và chạy thử trước khi bàn giao nhằm đảm bảo khả năng hoạt động ổn định.
CNCRITECH cũng hỗ trợ kiểm tra và sửa chữa khởi động mềm tại Hà Nội và các tỉnh miền Bắc, phù hợp với những hệ thống đang cần xử lý sự cố nhanh, đặc biệt là bơm nước, bơm PCCC, HVAC, quạt công nghiệp và các dây chuyền sản xuất. CNCRITECH hiện công bố hỗ trợ sửa chữa khởi động mềm tận nơi tại Hà Nội và nhiều tỉnh miền Bắc.
Khách hàng cần sửa chữa Altistart 22 ATS22C32Q báo PIT có thể liên hệ CNCRITECH để được tiếp nhận thông tin về model, tình trạng lỗi và phương án kiểm tra phù hợp.
CNCRITECH hướng đến quy trình tiếp nhận nhanh – tra cứu mã lỗi – chẩn đoán đúng nguyên nhân – sửa chữa – chạy thử – bàn giao, giúp khách hàng sớm đưa Altistart 22 ATS22C32Q trở lại vận hành và hạn chế thời gian dừng hệ thống.
